Документация
TFT 12.3", Разрешение: 1920x720, Тип: IPS, Яркость: 1000 кд/м2, Контроллер: N/A, 50 пин., Интерфейс: DUAL-LVDS, Размер модуля, мм: 302.53*123.57*6.51, Рабочая температура, С: -30~+85
У поставщика
ПроизводительDisea
У поставщиков
389 шт.
Норм. уп.: 30
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт8 106,63 ₽
Сумма8 106,63 ₽
+ доплата 490,00 ₽
В наличии389 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 8 027,67 ₽ (−1%)
Заказ со склада «Склад 13» с этой позицией — 8 106,63 ₽. До заказа без доплаты не хватает 9 193,37 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 8 106,63 ₽
Описание
TFT-дисплей Disea с диагональю 12,3 дюйма и разрешением 1920x720 пикселей. Матрица выполнена по технологии IPS с яркостью 1000 кд/м², что обеспечивает чёткое изображение при ярком освещении. Модуль оснащён интерфейсом DUAL-LVDS и работает в расширенном диапазоне температур от -30 до +85°C. Подходит для промышленной автоматики, автомобильных систем и встраиваемых устройств.
Технические характеристики
| RoHS | Соответствует |
| Вес | --- g |
| Тип ЖК | TFT |
| Подсветка | 9S4P-LEDs (white) |
| Разъем | F05047-50P-U |
| Интерфейс | LVDS |
| Module no | ZW-T123KZH-01 |
| Кол-во выводов | 50 |
| Яркость | 800 to 1000 cd/m² (typ 1000) |
| Контроллер | TBD |
| Frame rate | 60 Hz |
| Uniformity | 80 to 85 % (typ 85) |
| Активная площадь | 292.03 x 109.51 mm |
| Размер модуля | 302.53 x 123.57 x 6.51 mm |
| Производитель | Disea Electronics Co., LTD |
| Цвет дисплея | 16.7M |
| Led life time | 30K hours |
| Dclk frequency | 45.3 MHz |
| Led uniformity | 75 % |
| Ntc resistance | 10kΩ ±1% at Ta=25°C |
| Number of dots | 1920 x 720 |
| Vertical field | 730 to 756 H (typ 736) |
| Horizontal line | 1015 to 1248 DCLK (typ 1026) |
| Ntc part number | NCU15XH103F6SRC |
| Hsync back porch | 3 to 30 DCLK (typ 16) |
| Vsync back porch | 3 to 20 H (typ 11) |
| Hsync front porch | 5 to 30 DCLK (typ 16) |
| Hsync pulse width | 2 to 20 DCLK (typ 8) |
| Потребляемая мощн. | TBD W |
| Направление обзора | ALL O'Clock |
| Vsync front porch | 3 to 20 H (typ 10) |
| Vsync pulse width | 2 to 25 H (typ 8) |
| Led supply voltage | 24.3 to 30.6 V (typ 27.0 V at If=360mA) |
| Lvds input voltage | 0.7 to 1.7 V |
| Viewing angle 3 00 | 80 to 85 deg |
| Viewing angle 6 00 | 80 to 85 deg |
| Viewing angle 9 00 | 80 to 85 deg |
| Темп. хранения | -40~+90 °C |
| Vertical valid data | 720 H |
| Viewing angle 12 00 | 80 to 85 deg |
| Power supply current | TBD mA |
| Power supply voltage | 3.3 V |

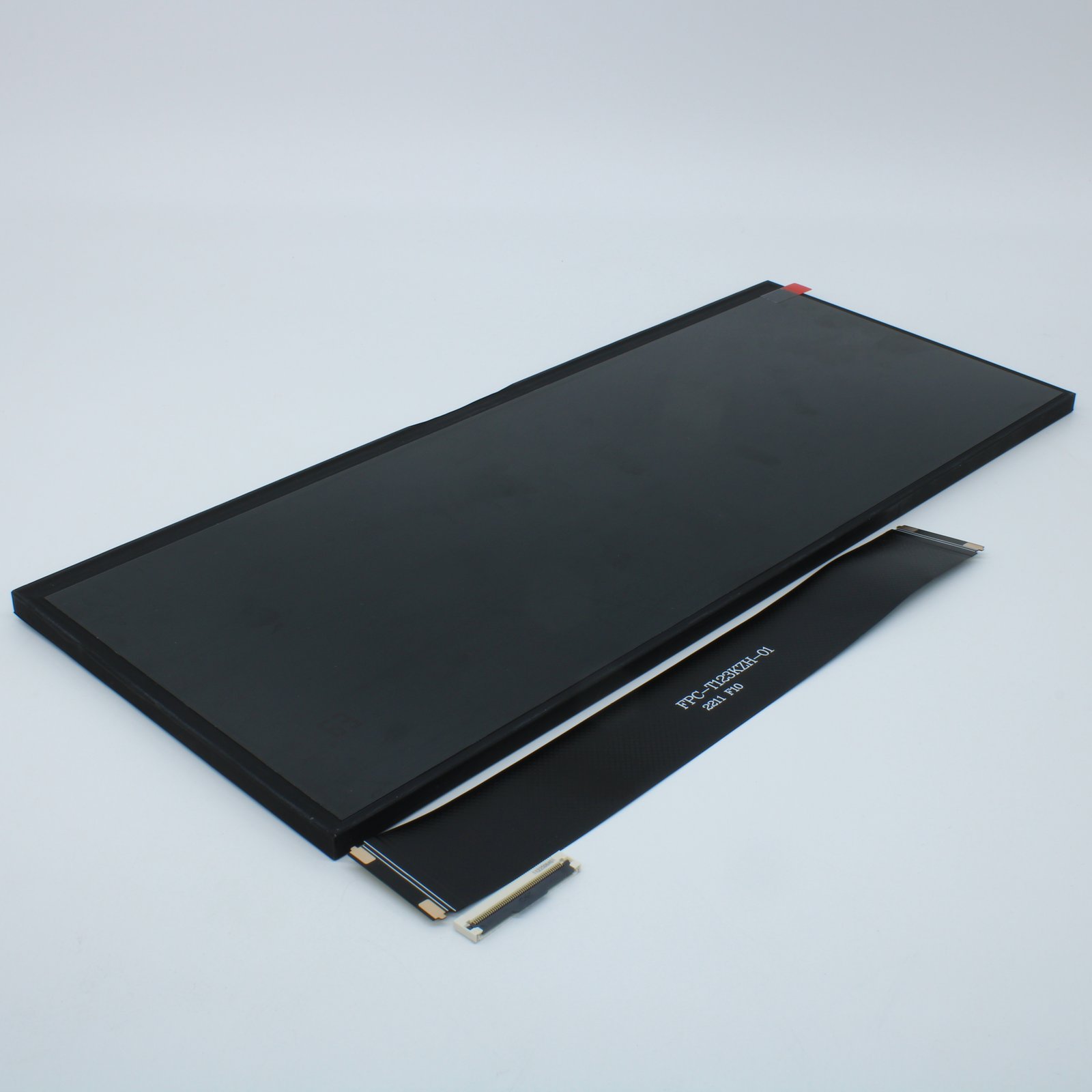

| Примечание | TFT 12.3" (кабель 200 mm FPC + коннектор F05047-50P-U) |
| Horizontal valid data | 960 DCLK |
| Раб. температура | -30~+85 °C |
| Тип упаковки | Palette (палетта) |
| Power supply inrush current | 1.5 A |
| Lvds differential input voltage | 0.1 to 0.6 V |
| Permissible input ripple voltage | 220 mV |
| Absolute max logic supply voltage | -0.3 to VDD+0.3 V |
| Absolute max power supply voltage | -0.3 to 4.0 V |
| Ntc permissive operating current max | 0.31 mA |
| Lvds differential input low threshold | 0.1 V max |
| Lvds differential input high threshold | 0.1 V min |
| Lvds differential input leakage current | -10 to 10 µA |
| Lvds differential input common mode voltage | 1.2 V typ |
