Документация
TFT 10.4", Разрешение: 800x600, Тип: TN 12:00, Яркость: 350 кд/м2, Контроллер: HX8282+HX9696, 60 пин., Интерфейс: 24BIT RGB, Размер модуля, мм: 228.50*175.50*6.00, Рабочая температура, С: -20~+70
У поставщика
ПроизводительDisea
У поставщиков
1 шт.
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт6 557,18 ₽
Сумма6 557,18 ₽
+ доплата 490,00 ₽
В наличии1 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
Заказ со склада «Склад 13» с этой позицией — 6 557,18 ₽. До заказа без доплаты не хватает 10 742,82 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 6 557,18 ₽
Описание

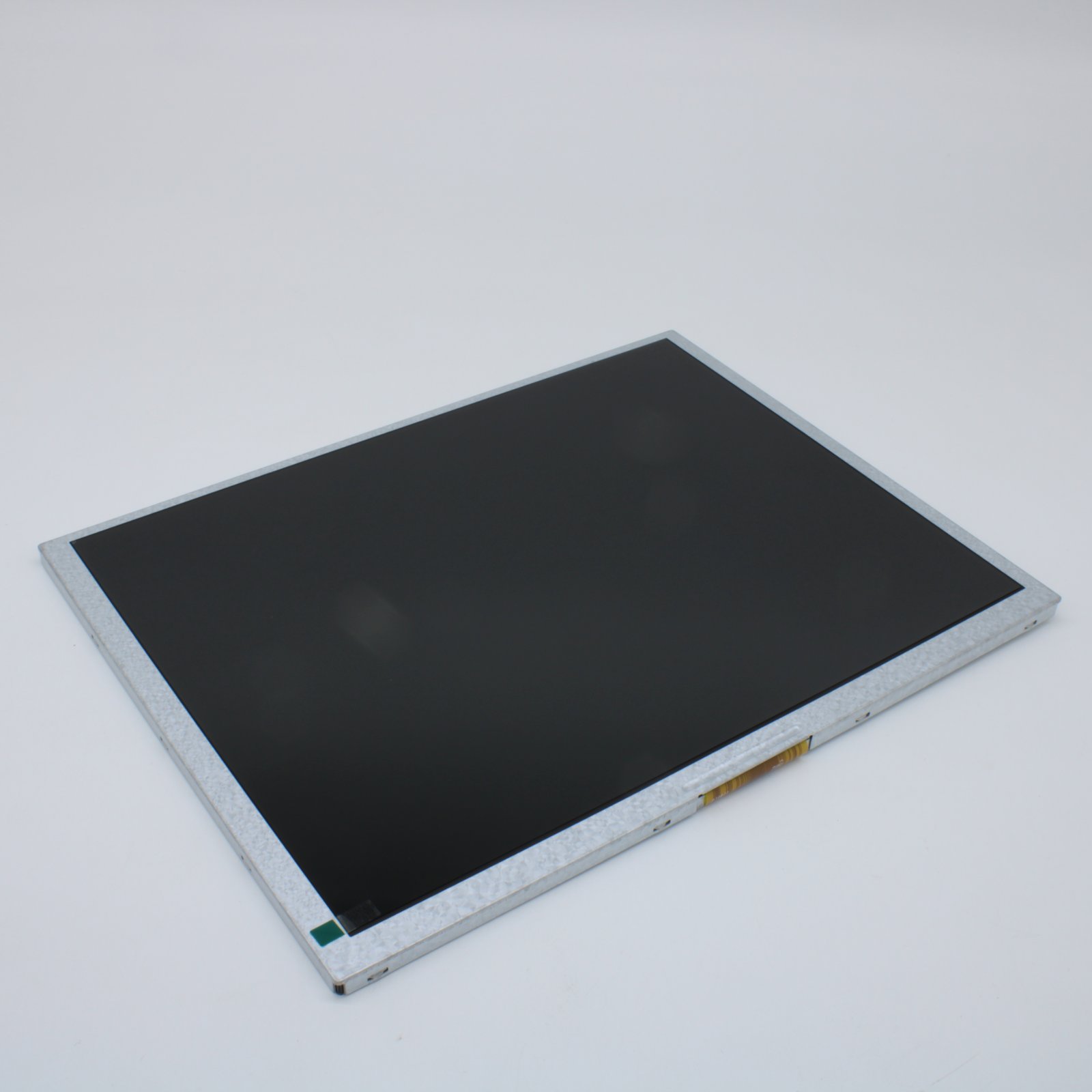

TFT-дисплей Disea ZW-T104TGH-02 с диагональю 10,4 дюйма и разрешением 800x600 пикселей. Модель выполнена по технологии TN, имеет яркость 350 кд/м² и работает через интерфейс 24BIT RGB. Дисплей функционирует в диапазоне температур от -20 до +70 °C. Подходит для промышленной автоматики и встраиваемых систем.
Технические характеристики
| RoHS | Да |
| Vdd max | 3.6V |
| Vdd min | 3.0V |
| Vdd typ | 3.3V |
| Тип ЖК | TFT |
| Подсветка | 3S12P-LEDs (white) |
| Драйвер ИС | HX8282+HX9696 |
| Интерфейс | RGB888 |
| Module no | ZW-T104TGH-02 |
| Кол-во выводов | 60 |
| Разрешение | 800x600 |
| Активная площадь | 211.20x158.40 mm |
| Led current | 240mA |
| Размер модуля | 228.50x175.50x6.00 mm |
| Производитель | Disea Electronics Co., LTD |
| Тип продукта | TFT-LCD module |
| Цвет дисплея | 16.7M |
| Led life time | 20000 hr |
| Brightness typ | 350 Cd/m2 |
| Ntsc ratio min | 45% |
| Ntsc ratio typ | 50% |
| Number of dots | 800x600 |
| Vdd absolute max | 3.96V |
| Размер дисплея, дюйм | 10.4 |
| Направление обзора | 12 O'Clock |
| Contrast ratio min | 400 |
| Contrast ratio typ | 500 |
| Led uniformity min | 75% |
| Темп. хранения | -30~+80 C |
| Power supply voltage | 3.3V |
| Примечание | TFT 10.4" |
| Входное напряжение низкого уровня, макс. | 0.3VDD |
| Раб. температура | -20~+70 C |
| Входное напряжение высокого уровня, мин. | 0.7VDD |
| Led supply voltage max | 9.9V |
| Led supply voltage min | 8.4V |
| Led supply voltage typ | 9V |
| Время спада, макс. | 25 ms |
| Время спада, тип. | 15 ms |
| Время нарастания, макс. | 15 ms |
| Время нарастания, тип. | 10 ms |
| Viewing angle 3 00 min | 65 Deg |
| Viewing angle 6 00 min | 55 Deg |
| Viewing angle 9 00 min | 65 Deg |
| Viewing angle 12 00 min | 65 Deg |
| Тип упаковки | Штучный товар |
| Brightness uniformity min | 75% |
