TFT 10.1"+CTP, Разрешение: 1280x800, Тип: IPS, Яркость: 350 кд/м2, Контроллер: TBD, 19 пин., Интерфейс: HDMI, Тач-панель: USB, ILI2511, Размер модуля, мм: 240.00*163.50*5.00, Рабочая температура, С: -20~+70
У поставщика
ПроизводительDisea
У поставщиков
2 шт.
Норм. уп.: 5
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт8 057,38 ₽
Сумма8 057,38 ₽
+ доплата 490,00 ₽
В наличии2 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 7 978,86 ₽ (−1%)
Заказ со склада «Склад 13» с этой позицией — 8 057,38 ₽. До заказа без доплаты не хватает 9 242,62 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 8 057,38 ₽
Описание

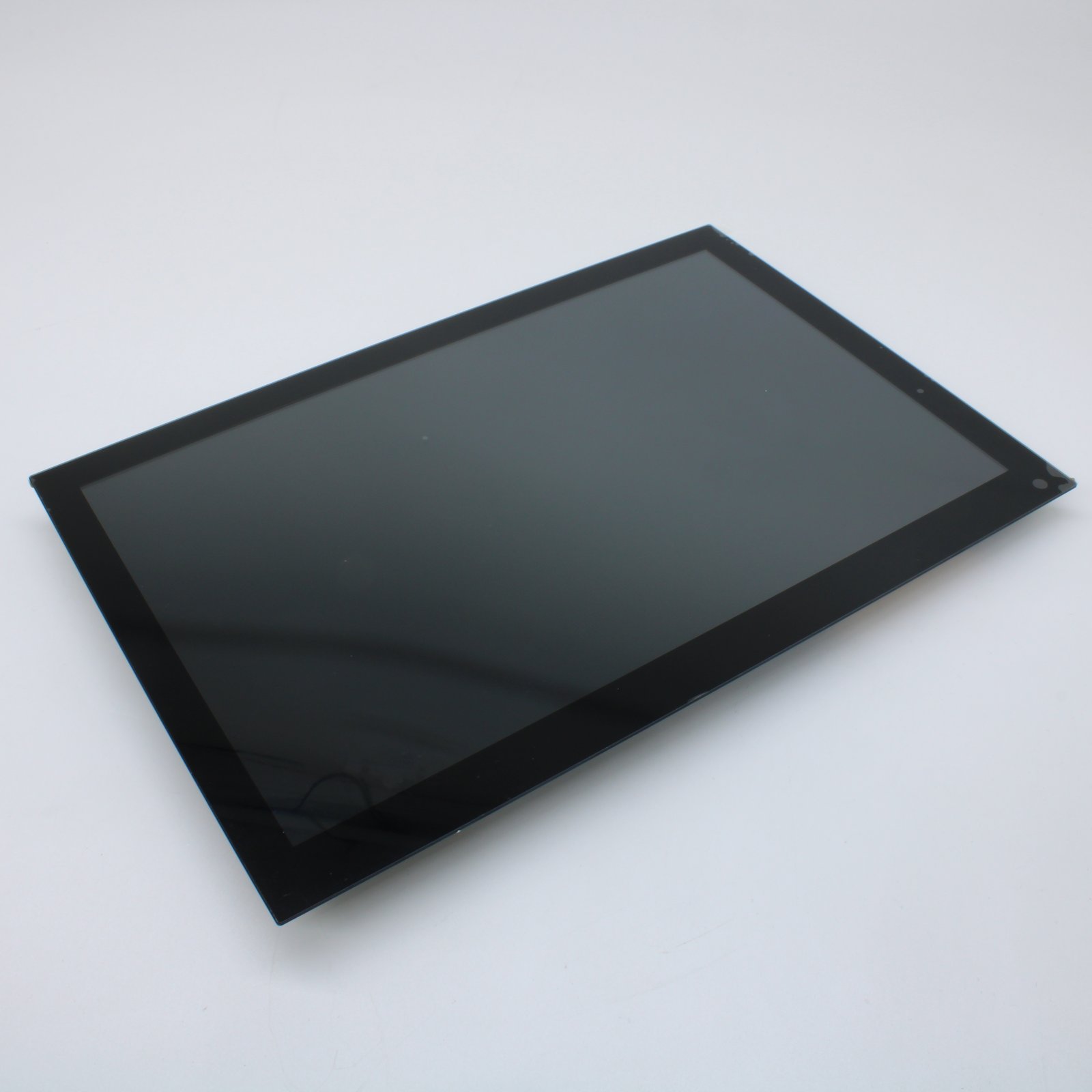

TFT-дисплей Disea с диагональю 10,1 дюйма и разрешением 1280x800 пикселей. Матрица выполнена по технологии IPS с яркостью 350 кд/м², оснащена емкостным сенсором с интерфейсом USB. Работает в диапазоне температур от -20 до +70 °C. Подходит для промышленных панелей управления и встраиваемых систем.
Технические характеристики
| Вес | 390 g |
| Ctp size | 10.1 inch |
| Тип ЖК | TFT |
| Подсветка | 3S14P-LEDs (white) |
| Интерфейс | HDMI for LCM and USB for CTP |
| Module no | ZW-T101QIHA-39CP |
| Ctp jitter | <1 mm |
| Ntsc ratio | 50 % |
| Описание | TFT-LCD module with CTP |
| Размер модуля | 240.00 x 163.5 x 5.0 mm (exclude PCBA) |
| Led lifetime | 20K hours |
| Производитель | Disea Electronics Co., LTD |
| Ctp connector | CN3 (USB) |
| Ctp view area | 217.96 x 136.60 mm |
| Цвет дисплея | 16.7M |
| Brightness typ | 350 Cd/m2 |
| Ctp control ic | ILI2511 |
| Ctp resolution | 1280 x 800 Dots |
| Driver for ctp | ILI2511 |
| Hdmi connector | CON6 (HDMI FEMALE 19PIN S.M.T A TYPE) |
| Number of dots | 1280 x 800 |
| Pcba connector | CON7 (PCBA) |
| Uniformity min | 75 % |
| Uniformity typ | 80 % |
| Ctp touch point | 10 point |
| Current icc max | 650 mA |
| Current icc typ | 600 mA |
| Ctp transparency | >=85 % |
| Направление обзора | ALL O'Clock |
| Contrast ratio min | 600 |
| Contrast ratio typ | 800 |
| Ctp interface type | USB |
| Ctp reporting rate | >100 Hz |
| Ctp win8 certified | Да |
| Led uniformity min | 75 % |
| Led uniformity typ | 80 % |
| Viewing angle 3 00 | 80 Deg |
| Viewing angle 6 00 | 80 Deg |
| Viewing angle 9 00 | 80 Deg |
| Color coordinate bx | 0.16 |
| Color coordinate by | 0.18 |
| Color coordinate gx | 0.31 |
| Color coordinate gy | 0.52 |
| Color coordinate rx | 0.56 |
| Color coordinate ry | 0.33 |
| Color coordinate wx | 0.31 |
| Color coordinate wy | 0.32 |
| Ctp connection type | Connector (PCB) |
| Ctp glass thickness | 1.1 mm |
| Ctp total thickness | 1.85 mm |
| Viewing angle 12 00 | 80 Deg |
| Ctp surface hardness | >=6H |
| Power supply voltage | 12V (PCBA) / 5V (HDMI) / 5V (USB CTP) |
| Response time tf max | 30 ms |
| Response time tf typ | 15 ms |
| Response time tr max | 20 ms |
| Response time tr typ | 10 ms |
| Примечание | TFT 10.1"+CTP |
| Ctp outline dimension | 240.00 x 163.50 mm |
| Input voltage low vil | 0 to 0.2VDD |
| Input voltage high vih | 0.8VDD to VDD |
| Led supply voltage max | 9.9 V |
| Led supply voltage min | 8.1 V |
| Led supply voltage typ | 9.0 V |
| Ctp storage temperature | -30 C to +80 C, <=90%RH |
| Electrical vcc pcba max | 12.5 V |
| Electrical vcc pcba min | 11.5 V |
| Electrical vcc pcba typ | 12 V |
| Electrical vdd hdmi max | 5.5 V |
| Electrical vdd hdmi min | 4.5 V |
| Electrical vdd hdmi typ | 5.0 V |
| Макс. темп. хр. | 80 C |
| Мин. темп. хр. | -30 C |
| Тип упаковки | Palette (палетта) |
| Ctp operation temperature | -20 C to +70 C, <=90%RH |
| Electrical vbusin ctp max | 5.5 V |
| Electrical vbusin ctp min | 4.5 V |
| Electrical vbusin ctp typ | 5.0 V |
| Макс. раб. темп. | 70 C |
| Мин. раб. темп. | -20 C |
| Reliability low temp storage | -30 C +/-2 C, 96H, power off |
| Grayscale inversion direction | FREE O'Clock |
| Reliability high temp storage | 80 C +/-2 C, 96H, power off |
| Reliability temperature cycle | -20 C to 60 C, 30min/5min/30min, 5 cycles, power off |
| Reliability low temp operation | -20 C +/-2 C, 96H, power on |
| Reliability high temp operation | 70 C +/-2 C, 96H, power on |
| Absolute max power supply voltage vcc | -0.3 to 13.0 V |
| Absolute max power supply voltage vdd | -0.3 to 6.0 V |
| Absolute max power supply voltage vbusin | -0.3 to 6.0 V |
| Reliability high temp humidity operation | 50 C +/-2 C, 90%RH, 96H, power on |
