Документация
TFT 8.4", Разрешение: 1024x768, Тип: IPS, Яркость: 500 кд/м2, Контроллер: HX8290+HX8695, 20 пин., Интерфейс: 8BIT LVDS, Размер модуля, мм: 174.90*149.00*9.70, Рабочая температура, С: -30~+80
У поставщика
ПроизводительDisea
У поставщиков
1 шт.
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт6 869,35 ₽
Сумма6 869,35 ₽
+ доплата 490,00 ₽
В наличии1 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
Заказ со склада «Склад 13» с этой позицией — 6 869,35 ₽. До заказа без доплаты не хватает 10 430,65 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 6 869,35 ₽
Описание

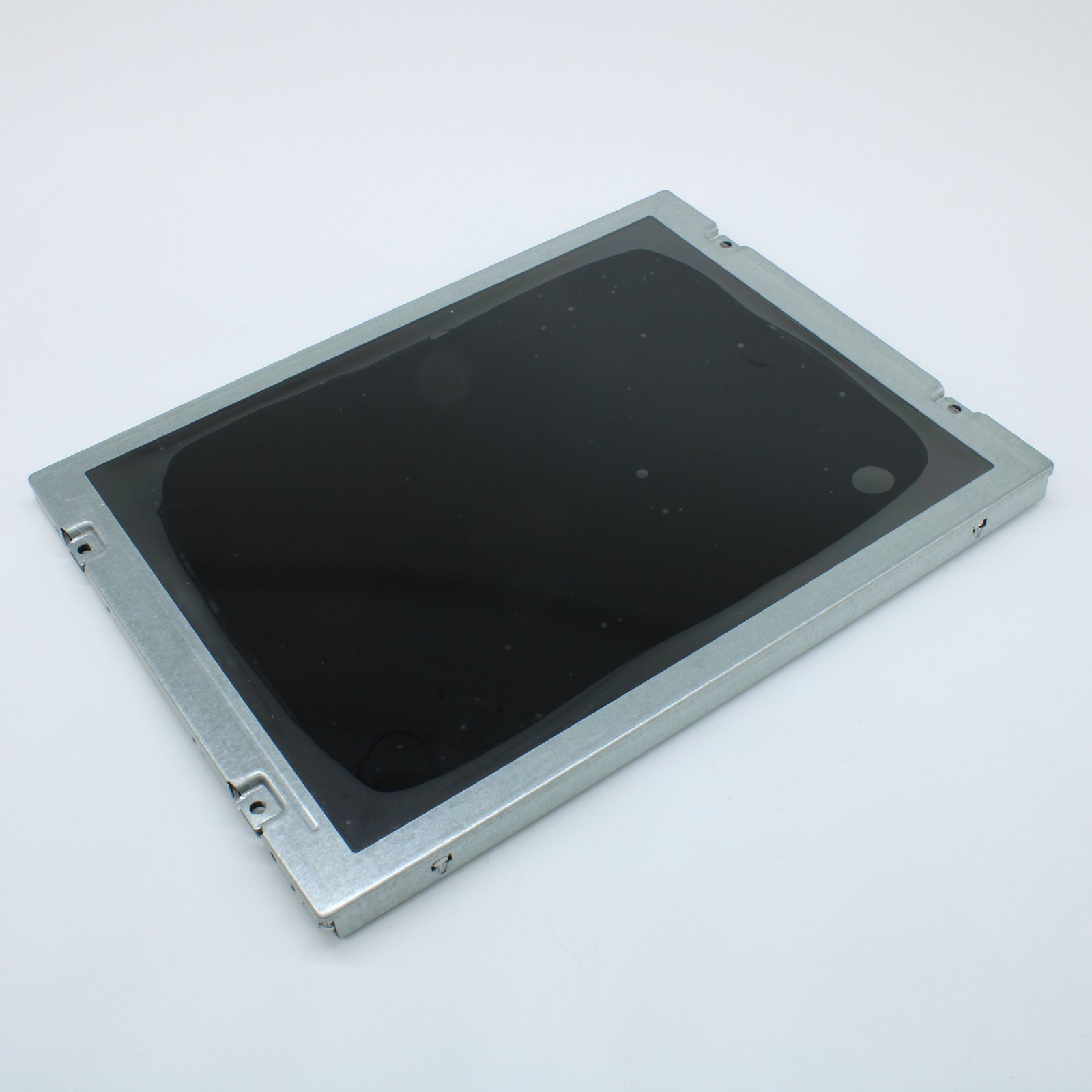

TFT-дисплей Disea ZW-T084YXHA-06 с диагональю 8,4 дюйма. Матрица выполнена по технологии IPS с разрешением 1024x768 и яркостью 500 кд/м2, оснащена контроллером HX8290+HX8695 и интерфейсом 8BIT LVDS. Работает в расширенном диапазоне температур от -30 до +80 °C. Подходит для промышленной автоматики и встраиваемых систем.
Технические характеристики
| Тип ЖК | TFT |
| Тип монтажа | FPC |
| Подсветка | 7S4P-LEDs (white) |
| Драйвер ИС | HX8290*2+HX8695 |
| Интерфейс | 8bits LVDS |
| Кол-во выводов | 20 |
| Яркость | 500cd/m2 |
| Frame rate | 60Hz |
| Ntsc ratio | 70% |
| Активная площадь | 170.496x127.872mm |
| Led current | 240mA |
| Размер модуля | 199.50x149.00x9.7mm |
| Цвет дисплея | 16.7M |
| Led life time | 20000hr |
| Module number | ZW-T084YXHA-06 |
| Number of dots | 1024x768 |
| Соотв. RoHS | Да |
| Uniformity min | 75% |
| Uniformity typ | 80% |
| Низкий уровень входного напряжения | 0.3VDD |
| Response time max | 25ms |
| Время отклика, тип. | 22ms |
| Направление обзора | ALL O'Clock |
| Contrast ratio min | 800 |
| Contrast ratio typ | 1000 |
| Частота DCLK макс. | 73.6MHz |
| Dclk frequency min | 49MHz |
| Dclk frequency typ | 50MHz |
| Высокий уровень входного напряжения | 0.7VDD |
| Vertical field max | 921 H |
| Vertical field min | 775 H |
| Vertical field typ | 781 H |
| Horizontal line max | 1331 DCLK |
| Horizontal line min | 1053 DCLK |
| Horizontal line typ | 1066 DCLK |
| Темп. хранения | -30~+80℃ |
| Vertical valid data | 768 H |
| Hsync back porch max | 255 DCLK |
| Hsync back porch min | 5 DCLK |
| Hsync back porch typ | 16 DCLK |
| Power supply voltage | 3.3V |
| Vsync back porch max | 255 H |
| Vsync back porch min | 2 H |
| Vsync back porch typ | 5 H |
| Примечание | TFT 8.4" |
| Horizontal valid data | 1024 DCLK |
| Hsync front porch max | 260 DCLK |
| Hsync front porch min | 24 DCLK |
| Hsync front porch typ | 26 DCLK |
| Hsync pulse width max | 255 DCLK |
| Hsync pulse width min | 10 DCLK |
| Hsync pulse width typ | 12 DCLK |
| Раб. температура | -30~+80℃ |
| Vsync front porch max | 260 H |
| Vsync front porch min | 5 H |
| Vsync front porch typ | 8 H |
| Vsync pulse width max | 20 H |
| Vsync pulse width min | 1 H |
| Vsync pulse width typ | 3 H |
| Led supply voltage max | 26.4V |
| Led supply voltage min | 23.2V |
| Led supply voltage typ | 24.8V |
| Тип упаковки | Palette (палетта) |
| Макс. напряжение питания | 3.6V |
| Power supply voltage min | 3.0V |
| Power supply voltage typ | 3.3V |
| Absolute max power supply voltage | 4.0V |
