TFT 7.0", Разрешение: 1280x800, Тип: IPS, Яркость: 400 кд/м2, Контроллер: ST5821C+ST5084C, 40 пин., Интерфейс: 8BIT LVDS, Размер модуля, мм: 161.00*107.00*3.35, Рабочая температура, С: -20~+70
У поставщика
ПроизводительDisea
У поставщиков
3 шт.
Норм. уп.: 5
Цены поставщиков
Склад 13
В наличии:3 шт
Срок поставки: до недели
Норм. уп.: 5
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6 402,15 |
| от 2 | 6 347,72 |
| от 3 | 6 281,06 |
| от 4 | 6 194,97 |
| от 5 | 6 073,66 |
Описание

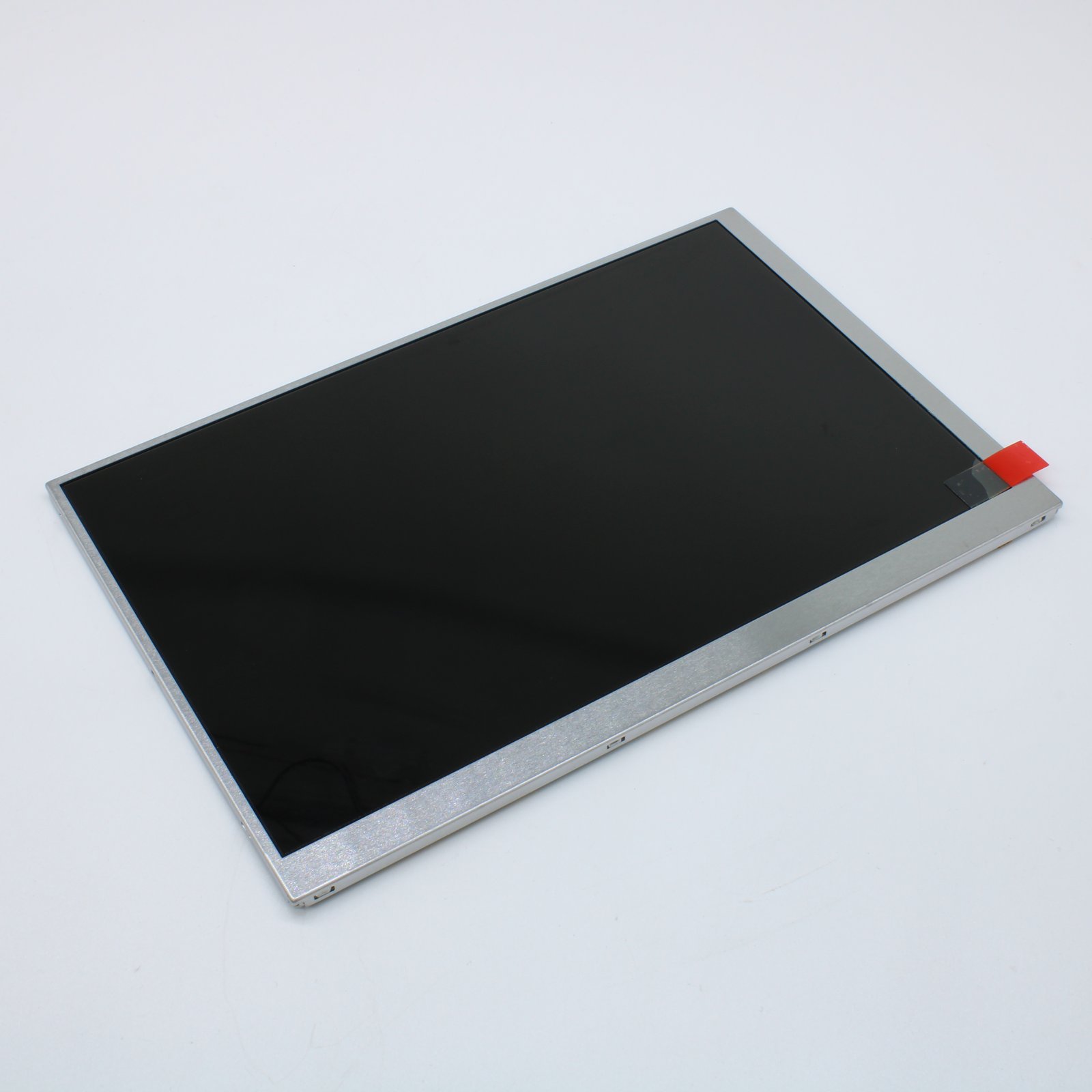

TFT-дисплей Disea с диагональю 7 дюймов и разрешением 1280x800 пикселей. Выполнен по технологии IPS с яркостью 400 кд/м2 и поддерживает интерфейс LVDS. Работает в диапазоне температур от -20 до +70 °C. Подходит для промышленной автоматики и встраиваемых систем.
Технические характеристики
| Дата | 2020-03-20 |
| Vdd max | 3.6V |
| Vdd min | 3.0V |
| Vdd typ | 3.3V |
| Vgh max | 18.5V |
| Vgh min | 17.5V |
| Vgh typ | 18.0V |
| Vgl max | -6.5V |
| Vgl min | -7.1V |
| Vgl typ | -6.8V |
| Avdd max | 11.5V |
| Avdd min | 10.5V |
| Avdd typ | 11V |
| Ivdd max | 63.6mA |
| Ivdd min | 42.4mA |
| Ivdd typ | 53mA |
| Ivgh max | 0.490mA |
| Ivgh min | 0.326mA |
| Ivgh typ | 0.408mA |
| Ivgl max | 0.490mA |
| Ivgl min | 0.326mA |
| Ivgl typ | 0.408mA |
| Ntsc min | 45% |
| Ntsc typ | 50% |
| Vcom max | 3.65V |
| Vcom min | 3.45V |
| Vcom typ | 3.55V |
| Вес г | 120 (Typ) |
| Driver ic | 3*ST5821C and 1*ST5084C |
| Iavdd max | 49.8mA |
| Iavdd min | 33.2mA |
| Iavdd typ | 41.5mA |
| Интерфейс | LVDS 40 Pin |
| Ivcom max | 0.006mA |
| Ivcom min | 0.004mA |
| Ivcom typ | 0.005mA |
| Module no | ZW-T070TIS-01 |
| Размер в дюймах | 7.0 |
| Разрешение | 1280(RGB) x 800 |
| Color depth | 16.7M |
| Led numbers | 21 LEDs |
| Режим | SFT with Normally Black |
| Производитель | Disea Electronics Co., LTD |
| Led life time | 30000Hrs |
| Luminance min | 320cd/m2 |
| Luminance typ | 400cd/m2 |
| Active area mm | 149.76 x 93.60 |
| Pixel pitch mm | 0.117 x 0.117 |
| Uniformity min | 70% |
| Uniformity typ | 75% |
| Technology type | a-Si |
| Обработка поверхности | HC |
| Contrast ratio min | 600 |
| Contrast ratio typ | 800 |
| View angle top min | 80Degree |
| View angle top typ | 88Degree |
| Макс. тактовая частота | 80MHz |
| Clock frequency min | 20MHz |
| Pixel configuration | R.G.B. Vertical Stripe |
| Темп. хранения | -30~80℃ |
| View angle left min | 80Degree |
| View angle left typ | 88Degree |
| Module dimensions mm | 161.0 x 107.0 x 3.35 (Typ) |
| Pll wake up time max | 150us |
| Response time on max | 40ms |
| Response time on typ | 35ms |
| View angle right min | 80Degree |
| View angle right typ | 88Degree |
| Примечание | TFT 7.0" |
| Рабочая температура | -20~70℃ |
| View angle bottom min | 80Degree |
| View angle bottom typ | 88Degree |
| Chromaticity red x max | 0.620 |
| Chromaticity red x min | 0.520 |
| Chromaticity red x typ | 0.570 |
| Chromaticity red y max | 0.380 |
| Chromaticity red y min | 0.280 |
| Chromaticity red y typ | 0.330 |
| Chromaticity blue x max | 0.205 |
| Chromaticity blue x min | 0.105 |
| Chromaticity blue x typ | 0.155 |
| Chromaticity blue y max | 0.151 |
| Chromaticity blue y min | 0.051 |
| Chromaticity blue y typ | 0.101 |
| Led forward current max | 140mA |
| Led forward voltage max | 10.2V |
| Led forward voltage typ | 9.3V |
| Matching connector type | Molex 54132-4062 |
| Тип упаковки | Palette (палетта) |
| Chromaticity green x max | 0.400 |
| Chromaticity green x min | 0.300 |
| Chromaticity green x typ | 0.350 |
| Chromaticity green y max | 0.642 |
| Chromaticity green y min | 0.542 |
| Chromaticity green y typ | 0.592 |
| Chromaticity white x max | 0.356 |
| Chromaticity white x min | 0.256 |
| Chromaticity white x typ | 0.306 |
| Chromaticity white y max | 0.379 |
| Chromaticity white y min | 0.279 |
| Chromaticity white y typ | 0.329 |
| Input data skew margin min | 500ps |
| Backlight power consumption max | 1428mW |
| Backlight power consumption typ | 1302mW |
| Lvds digital standby current max | 50uA |
| Lvds digital standby current typ | 10uA |
| Lvds digital operating current max | 50mA |
| Lvds digital operating current typ | 40mA |
