TFT 7.0"+CTP, Разрешение: 1024x600, Тип: IPS, Яркость: 350 кд/м2, Контроллер: HX8282+HX8696, 19 пин., Интерфейс: HDMI, Тач-панель: USB, ILI2511, Размер модуля, мм: 165..30*121.00*7.42, Рабочая температура, С: -20~+70
У поставщика
ПроизводительDisea
У поставщиков
1 шт.
Норм. уп.: 5
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт4 930,84 ₽
Сумма4 930,84 ₽
+ доплата 490,00 ₽
В наличии1 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
Заказ со склада «Склад 13» с этой позицией — 4 930,84 ₽. До заказа без доплаты не хватает 12 369,16 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 4 930,84 ₽
Описание

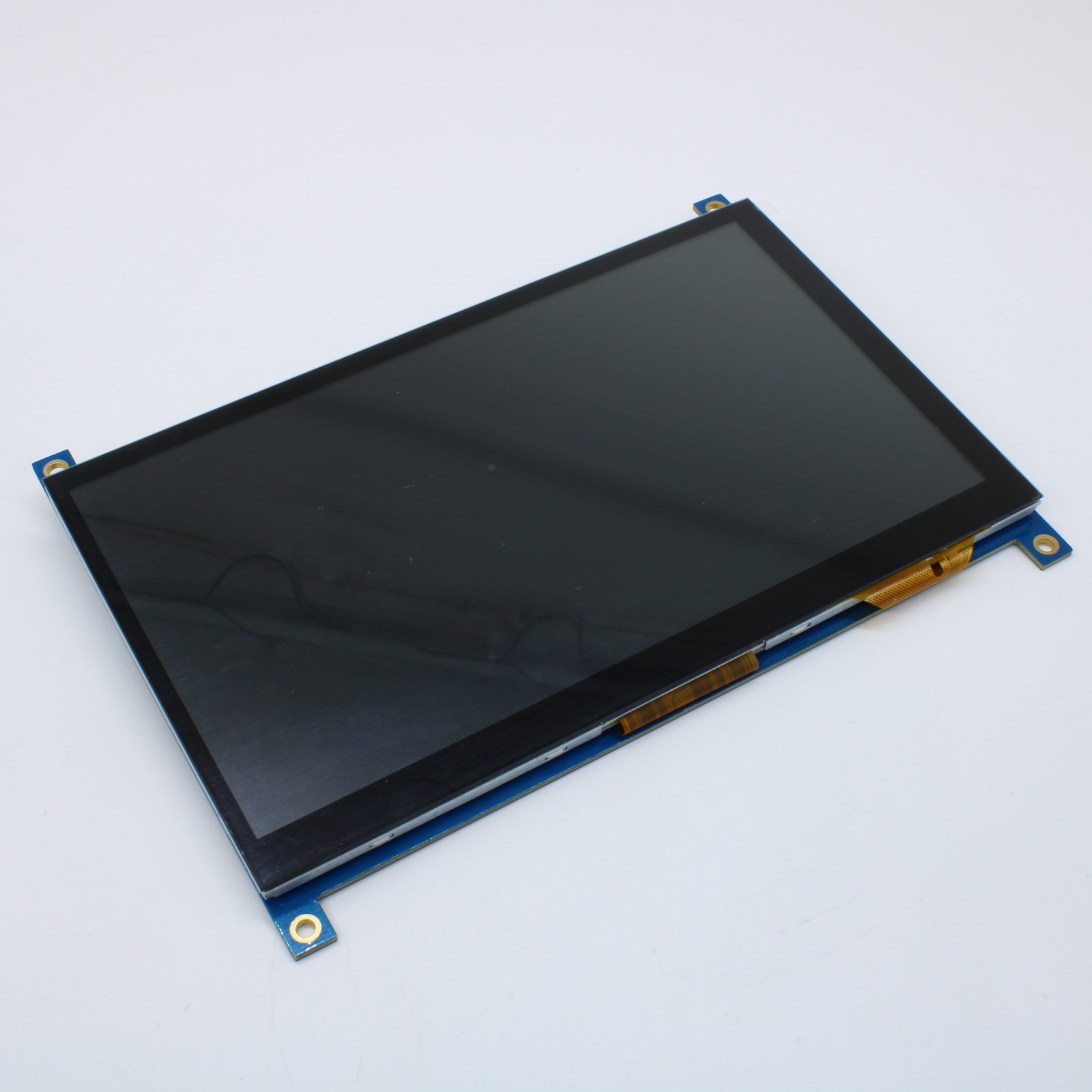

TFT-дисплей Disea с диагональю 7 дюймов и разрешением 1024x600. IPS-матрица обеспечивает яркость 350 кд/м², управляется контроллером HX8282+HX8696 через интерфейс HDMI. Оснащён ёмкостной сенсорной панелью с подключением по USB (контроллер ILI2511). Подходит для промышленных панелей управления и встраиваемых систем.
Технические характеристики
| Bl width | 164.90 mm |
| Тип монтажа | PCB |
| Ревизия | V0 First |
| Bl height | 105.00±0.3 mm |
| Интерфейс | HDMI |
| Luminance | 350 cd/m2 (Typical) |
| Pcb width | 155.01 mm |
| Кол-во выводов | 19 |
| Pcb height | 113.00±0.3 mm |
| Разрешение | 1024*RGB*600 |
| Led circuit | 8*3=24EA |
| Артикул | ZW-T070BAHA-83CP-B |
| Touch panel | USB, ILI2511 |
| Ctp va width | 157.30±0.3 mm |
| Тип дисплея | 7.0" TFT, Normally Black |
| Ширина активной области LCD | 154.21 mm |
| Производитель | Disea Electronics Co.,LTD |
| Ширина модуля | 165.30±0.3 mm |
| Active area x | 1024 |
| Active area y | 600 |
| Ctp va height | 86.74 mm |
| Driver ic ctp | ILI2511 |
| Driver ic tft | HX8282A11 / HX8696A01 |
| Высота активной области LCD | 85.92 mm |
| Высота модуля | 121.00±0.3 mm |
| Угол обзора | ALL |
| Номер чертежа | ZW-T070BAHA-83CP-B |
| Manufacturer cn | 深圳市德尔西电子有限公司 |
| Толщина модуля | 7.42±0.3 mm |
| Общий допуск | ±0.2 mm |
| Направление обзора | U/L/D/R 80/80/80/80 |
| Led forward current | 160mA |
| Led forward voltage | 8.1~9.6V |
| Темп. хранения | -30°C ~ +80°C |
| Примечание | TFT 7.0"+CTP |
| Раб. температура | -20°C ~ +70°C |
| Тип упаковки | Palette (палетта) |
