Документация
TFT 7.0"+CTP, Разрешение: 1024x600, Тип: IPS, Яркость: 450 кд/м2, Контроллер: HX8282+HX8696, 40 пин., Интерфейс: 8BIT LVDS, Тач-панель: I2C, ILI2117A, Размер модуля, мм: 175.8*111.74*5.20, Рабочая температура, С: -20~+70
У поставщика
ПроизводительDisea
У поставщиков
5 шт.
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт3 622,80 ₽
Сумма3 622,80 ₽
+ доплата 490,00 ₽
В наличии5 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 3 584,60 ₽ (−1%)
Заказ со склада «Склад 13» с этой позицией — 3 622,80 ₽. До заказа без доплаты не хватает 13 677,20 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 3 622,80 ₽
Описание

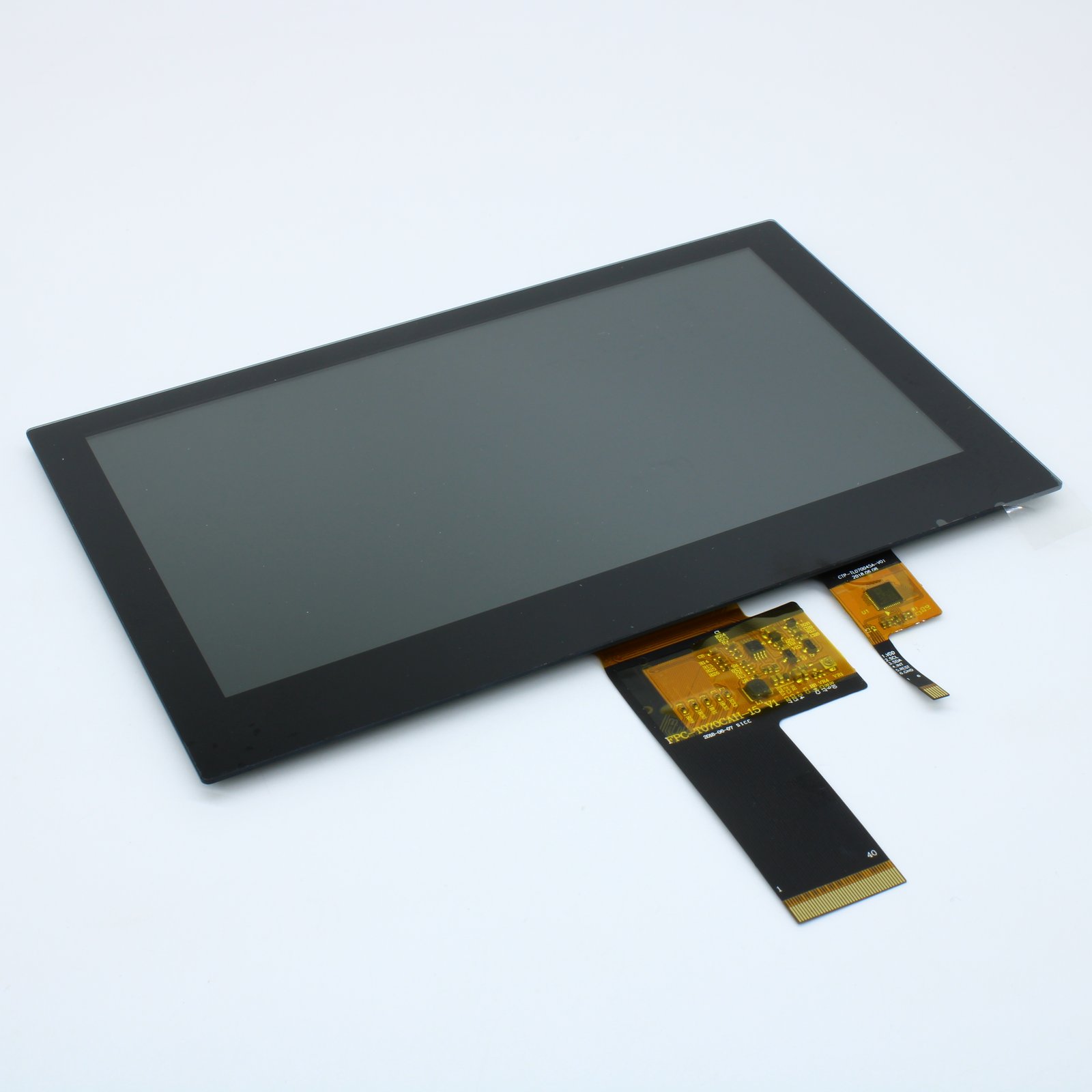

TFT-дисплей Disea ZW-T070BAHA-19CP с диагональю 7 дюймов и разрешением 1024x600. Матрица выполнена по технологии IPS с яркостью 450 кд/м², оснащена емкостной сенсорной панелью с интерфейсом I2C. Работает в диапазоне температур от -20 до +70 °C. Подходит для промышленной автоматики и встраиваемых систем.
Технические характеристики
| Lcd aa | 154.21mm x 87.2mm |
| Cover od | 175.8mm |
| Cover va | 154.91mm |
| Lcm size | 164.8mm x 111.74mm |
| Touch ic | ILI2117A |
| Подсветка | LED, 30 LEDs, 200mA |
| Драйвер ИС | HX8282A11/HX8696 |
| Интерфейс | 8BIT LVDS |
| Luminance | 450 cd/m2 |
| Шаг выводов | 0.5mm |
| Sensor aa | 156.01mm |
| Sensor od | 164.1mm |
| Разрешение | 1024x600 |
| Touch type | емкостный |
| Активная площадь | 154.21mm x 87.2mm |
| Led circuit | 3*10=30EA, If=200mA |
| Led current | 200mA |
| Размер модуля | 175.8mm x 111.74mm x 5.20mm |
| Touch panel | I2C |
| Тип дисплея | 7.0" TFT, normally black |
| Ширина модуля | 111.74mm |
| Площадь обзора | 154.91mm x 87.2mm |
| Ctp driver ic | ILI2117A |
| Высота модуля | 5.2mm |
| Module length | 175.8mm |
| Угол обзора | all |
| Connector pins | 40 |
| Foam thickness | 0.3mm |
| Cover thickness | 1.1mm |
| Общая толщина | 5.2mm ±0.4 |
| Touch interface | I2C |
| Sensor thickness | 0.7mm |
| Soldering height | 0.45mm max |
| Touch controller | ILI2117A |
| Общий допуск | ±0.2mm |
| Направление обзора | U/L/D/R 80/80/80/80 |
| Темп. хранения | -30°C ~ 80°C |
| Примечание | TFT 7.0"+CTP |
| Раб. температура | -20°C ~ 70°C |
| Тип упаковки | Palette (палетта) |
| Steel stiffener thickness | 0.2mm |
