TFT 7.0"+RTP, Разрешение: 1024x600, Тип: IPS, Яркость: 400 кд/м2, Контроллер: HX8282+HX8696, 40 пин., Интерфейс: 8BIT LVDS, Размер модуля, мм: 164.80*99.80*7.15, Рабочая температура, С: -20~+70
У поставщика
ПроизводительDisea
У поставщиков
1 шт.
Норм. уп.: 3
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт2 580,74 ₽
Сумма2 580,74 ₽
+ доплата 490,00 ₽
В наличии1 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
Заказ со склада «Склад 13» с этой позицией — 2 580,74 ₽. До заказа без доплаты не хватает 14 719,26 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 2 580,74 ₽
Описание

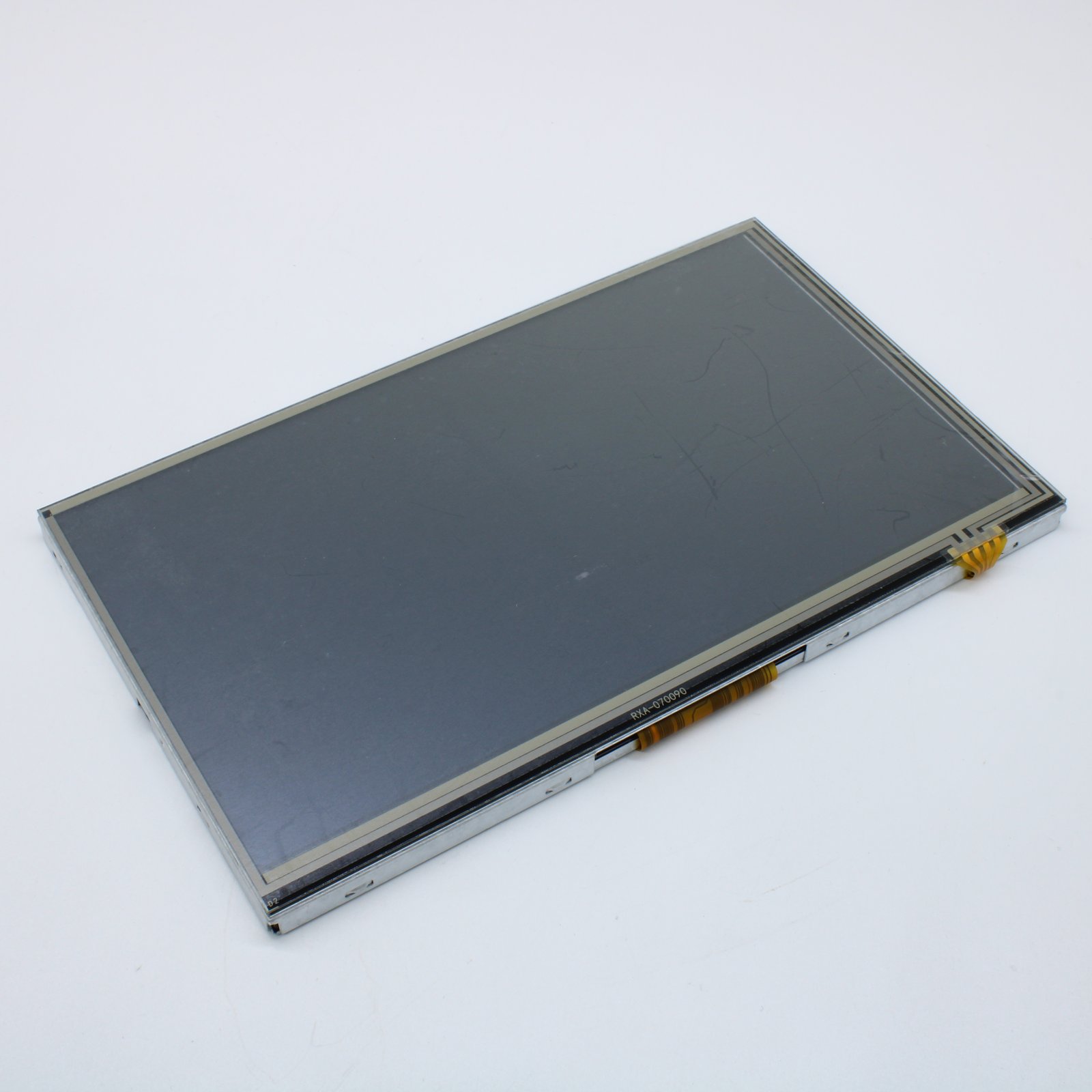

TFT-дисплей Disea с диагональю 7 дюймов и резистивным сенсорным экраном. Разрешение 1024x600 пикселей, IPS-матрица обеспечивает яркость 400 кд/м2 и широкие углы обзора. Работает в диапазоне температур от -20 до +70 °C, интерфейс подключения — 8-бит LVDS. Подходит для промышленной автоматики и встраиваемых систем.
Технические характеристики
| RoHS | Соответствует |
| Тип ЖК | TFT |
| Подсветка | 3 x 10-LEDs (white) |
| Интерфейс | LVDS |
| Module no | ZW-T070BAHA-09P |
| Кол-во выводов | 40 |
| Яркость | 400 cd/m2 |
| Контроллер | HX8282A11 / HX8696A01 |
| Ntsc ratio | 50 to 60 % |
| Uniformity | 75 % |
| Активная площадь | 154.21 x 85.92 mm |
| Описание | TFT-LCD module with RTP and backlight unit |
| Размер модуля | 164.80 x 99.80 x 7.15 mm |
| Производитель | Disea Electronics Co., LTD |
| Цвет дисплея | 16.7M |
| Led life time | 20000 Hours |
| Контрастность | 600 to 800 |
| Тип интерфейса | 8BIT LVDS |
| Led uniformity | 75 % |
| Number of dots | 1024 x 600 |
| Current gate on | 5.5 mA |
| Gate on voltage | 17 to 19 V |
| Входной низкий уровень | 0 to 0.3*DVDD V |
| Current gate off | 8.0 mA |
| Gate off voltage | -7 to -5 V |
| Входной высокий уровень | 0.7*DVDD to DVDD V |
| Низкий уровень входного напряжения | 0 to 0.2*VDD |
| Направление обзора | ALL O'Clock |
| Высокий уровень входного напряжения | 0.8*VDD to VDD |
| Led supply voltage | 9.0 V |
| Время спада | 10 ms |
| Время нарастания | 10 ms |
| Viewing angle 3 00 | 80 deg |
| Viewing angle 6 00 | 80 deg |
| Viewing angle 9 00 | 80 deg |
| Темп. хранения | -30~+80 °C |
| Viewing angle 12 00 | 80 deg |
| Power supply voltage | 3.3 V |
| Примечание | TFT 7.0"+RTP |
| Напряжение аналогового питания | 9.1 to 10.1 V |
| Current analog supply | 25 mA |
| Раб. температура | -20~+70 °C |
| Color coordinate red x | 0.51 |
| Color coordinate red y | 0.34 |
| Current digital supply | 10 mA |
| Цифровое напряжение питания | 3.00 to 3.60 V |
| Color coordinate blue x | 0.15 |
| Color coordinate blue y | 0.14 |
| Тип упаковки | Palette (палетта) |
| Color coordinate green x | 0.31 |
| Color coordinate green y | 0.56 |
| Color coordinate white x | 0.28 |
| Color coordinate white y | 0.33 |
| Common electrode voltage | 2.7 to 3.7 V |
| Absolute max power supply voltage | -0.3 to 3.6 V |
