TFT 5.0", Разрешение: 640x480, Тип: IPS, Яркость: 800 кд/м2, Контроллер: ST5892B, 50 пин., Интерфейс: 18BIT RGB, Размер модуля, мм: 118.65*89.43*5.70, Рабочая температура, С: -40~+70
У поставщика
ПроизводительDisea
У поставщиков
4 шт.
Норм. уп.: 5
Цены поставщиков
Склад 13
В наличии:4 шт
Срок поставки: до недели
Норм. уп.: 5
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 896,37 |
| от 2 | 3 861,47 |
| от 3 | 3 818,69 |
| от 4 | 3 763,39 |
| от 5 | 3 685,47 |
Описание

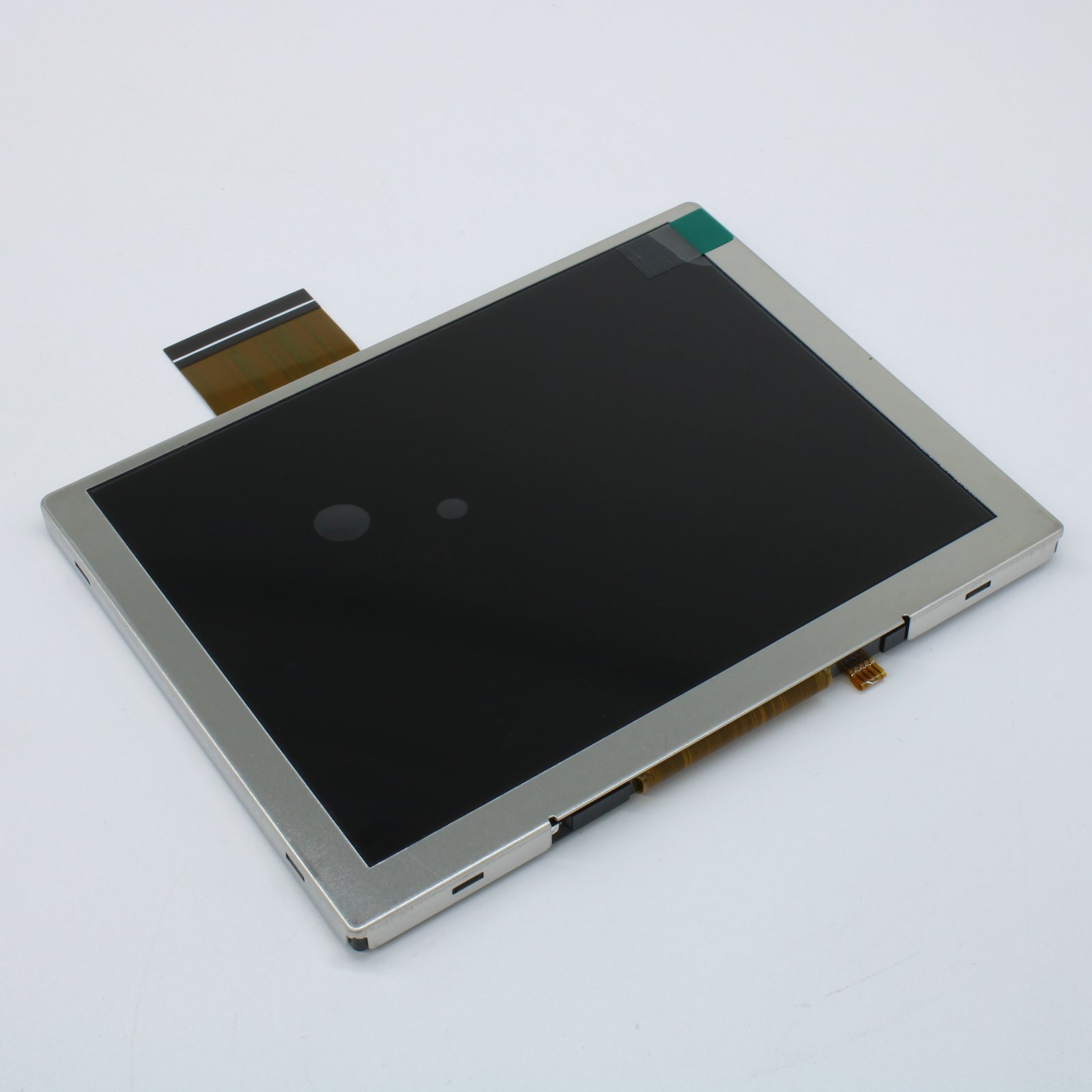

TFT-дисплей Disea с диагональю 5 дюймов и разрешением 640x480 пикселей. Выполнен по технологии IPS с яркостью 800 кд/м², оснащён контроллером ST5892B и интерфейсом 18BIT RGB. Работает в расширенном температурном диапазоне от -40 до +70 °C. Подходит для промышленной автоматики и встраиваемых систем.
Технические характеристики
| Idd | typ 4.8 mA, max 9.6 mA |
| Isn | typ 3.5 mA, max 7.0 mA |
| Isp | typ 4.5 mA, max 9.0 mA |
| RoHS | Соответствует |
| Вывод 1 | VLEDA1 - LED back light (Anode) |
| Вывод 2 | VLEDA - LED back light (Anode) |
| Вывод 3 | VLEDK1 - LED back light (Cathode) |
| Вывод 4 | VLEDK - LED back light (Cathode) |
| Вывод 5 | NC |
| Вывод 6 | STBYB - Standby mode select pin |
| Pin 7 | VDD - Power supply |
| Вывод 8 | MODE - DE/YSNC mode select |
| Pin 9 | DE - Data enable pin |
| Pin 10 | VS - Frame sync signal |
| Pin 11 | HS - Line sync signal |
| Pin 36 | GND |
| Pin 37 | DCLK - Data clock |
| Pin 38 | GND |
| Pin 39 | L/R - Right/Left sequence control |
| Pin 40 | U/D - Gate driver Up/Down scan control |
| Pin 41 | NC |
| Pin 42 | NC/VGH |
| Pin 43 | NC/VGL |
| Pin 44 | VSP - Power supply for source driver and power circuit |
| Pin 45 | VSN - Power supply for source driver and power circuit |
| Pin 46 | RESET - Reset pin, active L |
| Pin 47 | /CS - SPI pin, No use please NC |
| Pin 48 | SCL - SPI pin, No use please NC |
| Pin 49 | SDA - SPI pin, No use please NC |
| Pin 50 | SDAO - SPI pin, No use please NC |
| Влажность | Ta<=40C: 85%RH MAX; Ta>=40C: absolute humidity lower than 85%RH at 40C |
| Тип ЖК | TFT |
| Подсветка | 3S6P-LEDs (white) |
| Интерфейс | RGB666 |
| Module no | ZW-T050GGSA-03 |
| Pin 12 17 | B5~B0 - Blue data bus |
| Pin 18 19 | NC |
| Pin 20 25 | G5~G0 - Green data bus |
| Pin 26 27 | NC |
| Pin 28 33 | R5~R0 - Red data bus |
| Pin 34 35 | NC |
| Кол-во выводов | 50 |
| Brightness | 750 to 800 Cd/m2 (typ 800) |
| Контроллер | ST5892B |
| Ntsc ratio | 58 % |
| Uniformity | min 80 % |
| Активная площадь | 101.76 x 76.32 mm |
| Описание | TFT-LCD module, 5.0 inch, 640xRGBx480 pixels, 262K colors, ROHS |
| Размер модуля | 118.65 x 89.43 x 5.87 mm |
| Vdd abs max | -0.3 to 6.0 V |
| Vsn abs max | -7.0 to -5.0 V |
| Vsp abs max | 5.0 to 7.0 V |
| Производитель | Disea Electronics Co., LTD |
| Display color | 262K |
| Led life time | 50K hours at If=180mA |
| Время отклика | typ 30 ms, max 40 ms |
| Contrast ratio | 800 to 1000 |
| Led uniformity | 75 to 80 % at If=180mA |
| Number of dots | 640 x 480 |
| Vdd electrical | 3.0 to 3.6 V (typ 3.3 V) |
| Vsn electrical | -6.5 to -5.5 V (typ -6.0 V) |
| Vsp electrical | 5.5 to 6.5 V (typ 6.0 V) |
| Input voltage low | 0 to 0.2*VDD |
| Направление обзора | ALL O'Clock |
| Input voltage high | 0.8*VDD to VDD |
| Viewing angle 3 00 | min 80 Deg |
| Viewing angle 6 00 | min 80 Deg |
| Viewing angle 9 00 | min 80 Deg |
| Темп. хранения | -40 to +85 C |
| Viewing angle 12 00 | min 80 Deg |
| Примечание | TFT 5.0" |
| Led supply voltage vf | 8.1 to 9.9 V (typ 9.0 V) at If=180mA |
| Раб. температура | -40 to +70 C |
| Color coordinate red x | 0.643 |
| Color coordinate red y | 0.330 |
| Color coordinate blue x | 0.138 |
| Color coordinate blue y | 0.134 |
| Тип упаковки | Palette (палетта) |
| Color coordinate green x | 0.324 |
| Color coordinate green y | 0.571 |
| Color coordinate white x | 0.335 |
| Color coordinate white y | 0.344 |
| Power supply voltage vdd | 3.3 V |
| Initialization code version | V2 |
| Module size without fpc solder with cg | 118.65 x 89.43 x 5.70 mm |
