TFT 4.3"+CTP, Разрешение: 480x272, Тип: IPS, Яркость: 400 кд/м2, Контроллер: ST7283, 40 пин., Интерфейс: 24BIT RGB, Тач-панель: I2C, FT5446-003, Размер модуля, мм: 105.50*67.20*5.00, Рабочая температура, С: -20~+70
У поставщика
ПроизводительDisea
У поставщиков
3 шт.
Норм. уп.: 2
Цены поставщиков
Склад 13
В наличии:3 шт
Срок поставки: до недели
Норм. уп.: 2
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 845,99 |
| от 2 | 1 824,92 |
| от 4 | 1 797,70 |
| от 6 | 1 759,05 |
| от 8 | 1 693,43 |
Описание

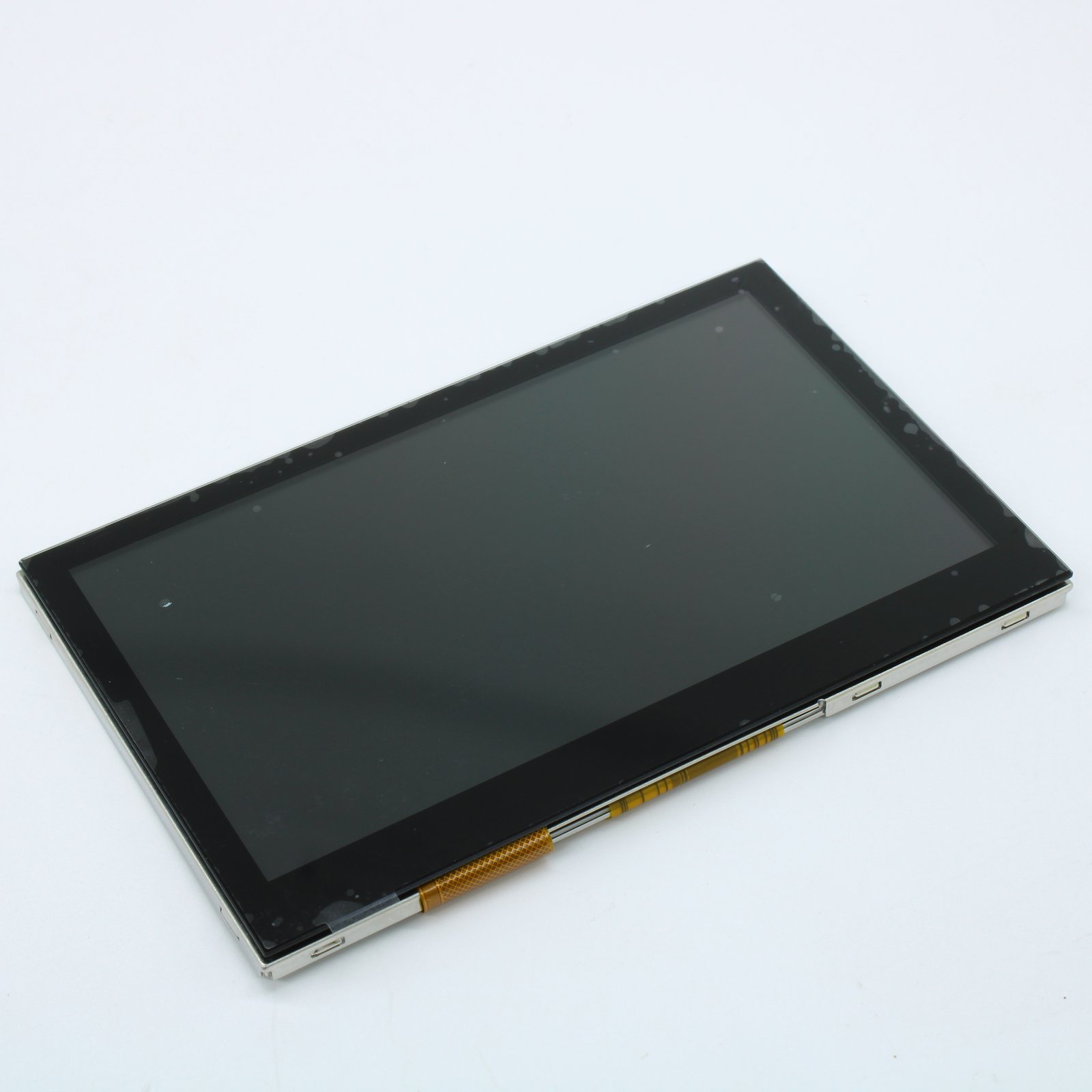

TFT-дисплей Disea ZW-T043BPSA-01CP с диагональю 4,3 дюйма и разрешением 480x272 пикселей. Модель выполнена по технологии IPS с яркостью 400 кд/м² и оснащена емкостной сенсорной панелью с интерфейсом I2C. Управляется через 24-битный RGB интерфейс, работает в диапазоне температур от -20 до +70 °C. Подходит для встраивания в промышленную автоматику и пользовательские интерфейсы.
Технические характеристики
| Тип ЖК | TFT |
| Подсветка | 5S2P-LEDs (white) |
| Интерфейс | RGB888 |
| Кол-во выводов | 40 |
| Brightness | 400cd/m2 |
| Контроллер | ST7283-G4 |
| Ctp driver | FT5446-003 |
| Ntsc ratio | 50% |
| Touch data | SDA |
| Touch wake | WAKE |
| Активная площадь | 95.04x53.86mm |
| Led current | 40mA |
| Размер модуля | 105.50x67.20x4.70mm |
| Touch clock | SCL |
| Vdd typical | 3.3V |
| Display color | 16.7M |
| Led life time | 20K hours |
| Время отклика | 40ms |
| Угол обзора | 80 degrees (all directions) |
| Contrast ratio | 800~1000 |
| Led uniformity | 75~80% |
| Number of dots | 480x272 |
| Соотв. RoHS | Да |
| Tp vdd typical | 3.3V |
| Touch interface | I2C |
| Touch interrupt | INT |
| Touch pin count | 6 |
| Absolute max vdd | -0.3~4.0V |
| Input low voltage | 0.3*VDD |
| Направление обзора | ALL O'Clock |
| Input high voltage | 0.7*VDD |
| Led supply voltage | 13.5~16.5V |
| Touch power supply | TP_VDD |
| Absolute max tp vdd | -0.3~3.6V |
| Темп. хранения | -30~+80℃ |
| Power supply voltage | 3.3V |
| Примечание | TFT 4.3"+CTP |
| Color coordinates red | x=0.608, y=0.323 |
| Раб. температура | -20~+70℃ |
| Color coordinates blue | x=0.145, y=0.138 |
| Color coordinates green | x=0.317, y=0.549 |
| Color coordinates white | x=0.282, y=0.314 |
| Тип упаковки | Palette (палетта) |
