Документация
TFT 4.0", Разрешение: 480x480, Тип: Square IPS, Яркость: 400 кд/м2, Контроллер: ST7701S, 40 пин., Интерфейс: 18BIT RGB, Размер модуля, мм: 74.83*78.98*2.02, Рабочая температура, С: -20~+70
У поставщика
ПроизводительDisea
У поставщиков
1 шт.
Цены поставщиков
Склад 13
В наличии:1 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 791,96 |
| от 3 | 1 717,66 |
| от 6 | 1 658,67 |
| от 12 | 1 606,79 |
| от 24 | 1 571,71 |
Описание

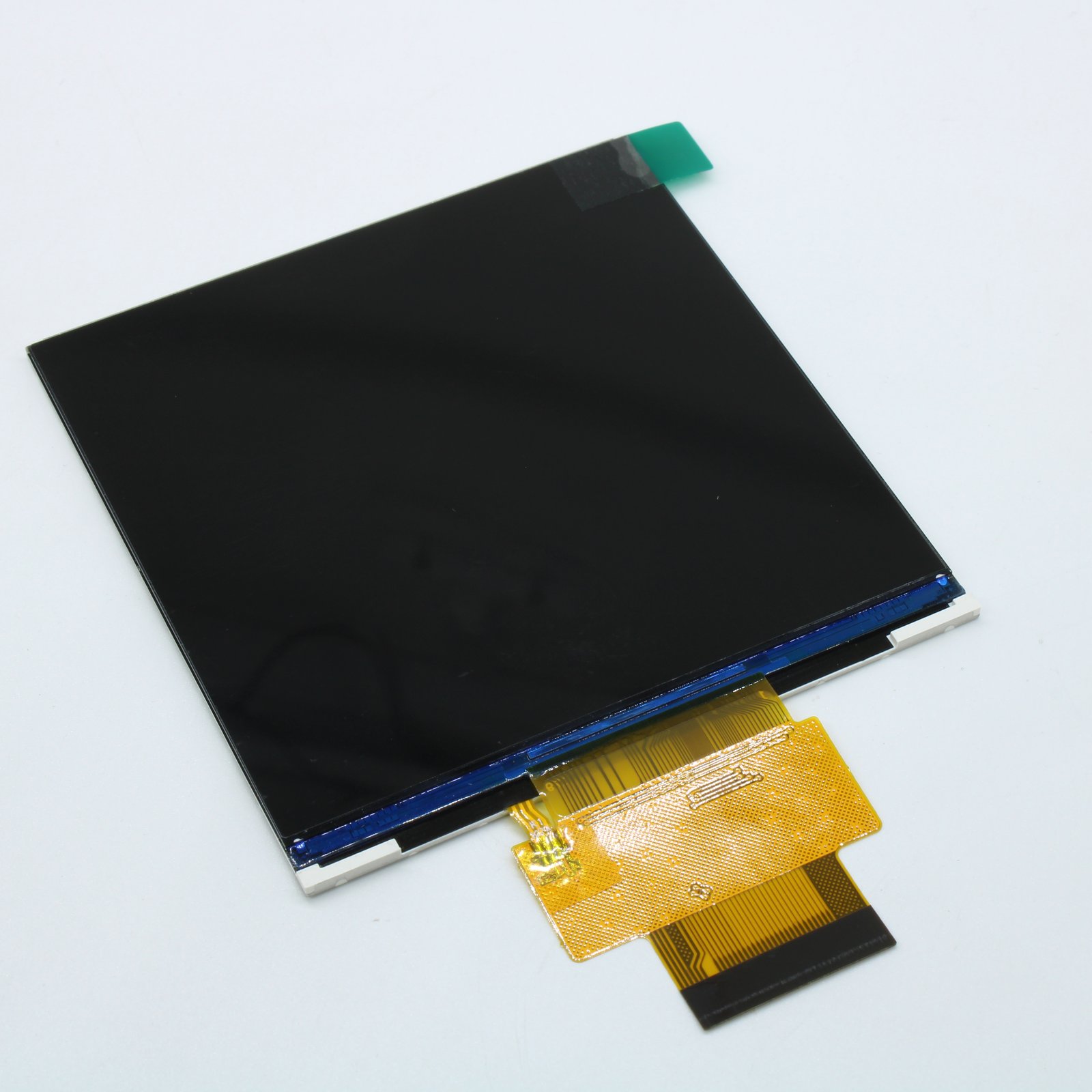

TFT-дисплей Disea ZW-T040HCSA-03 с диагональю 4,0 дюйма. Квадратный IPS-экран имеет разрешение 480x480 пикселей и яркость 400 кд/м², управляется контроллером ST7701S через 18-битный RGB-интерфейс. Работает в диапазоне температур от -20 до +70 °C. Подходит для промышленных панелей управления и портативных устройств.
Технические характеристики
| Тип ЖК | TFT |
| Подсветка | 4S2P-LEDs (white) |
| Интерфейс | RGB-18Bit+ SPI |
| Module no | ZW-T040HCSA-03 |
| Кол-во выводов | 40 |
| Brightness | 400 Cd/m2 |
| Контроллер | ST7701S |
| Ntsc ratio | 55~60 % |
| Uniformity | 75~80 % |
| Активная площадь | 71.856x70.176 mm |
| Описание | TFT-LCD module |
| Led current | 40 mA |
| Размер модуля | 74.83x78.98x2.02 mm |
| Производитель | Disea Electronics Co., LTD |
| Display color | 262K |
| Led life time | 20K hours |
| Время отклика | 25~35 ms |
| Угол обзора | 80 Deg |
| Contrast ratio | 640~800 |
| Led uniformity | 75~80 % |
| Number of dots | 480x480 |
| Input voltage low | 0~0.3*VCI V |
| Interface signals | 1: LEDA; 2: LEDK1; 3: LEDK2; 4: GND; 5: VCI; 6: RESET; 9: SDA; 10: SCK; 11: CS; 12: PCLK; 13: DE; 14: VSYNC; 15: HSYNC; 34: GND; 40: GND; 7-8: NC; 16-21: DB0-DB5; 22-27: DB6-DB11; 28-33: DB12-DB17; 35-39: NC |
| Направление обзора | ALL O'Clock |
| Input voltage high | 0.7*VCI~VCI V |
| Led supply voltage | 10.8~13.2 V |
| Темп. хранения | -30~+80 C |
| Power supply voltage | 2.8 V |
| Примечание | TFT 4.0" |
| Раб. температура | -20~+70 C |
| Reliability vibration | 10~55Hz, 1.5mm, 6 hours |
| Тип упаковки | Palette (палетта) |
| Reliability thermal shock | -30 C/30 min ~ +80 C/30 min, 10 cycles |
| Reliability low temp storage | -30 C 96hrs |
| Reliability mechanical shock | 100G 6ms, 3 times each direction |
| Reliability random vibration | 0.015G*G/Hz from 5-200HZ, -6dB/Oct |
| Reliability high temp storage | 80 C 96hrs |
| Electrical characteristics vci | 2.8~3.3 V |
| Reliability high temp humidity | +60 C, 90%RH 96hrs |
| Reliability low temp operation | -20 C 96hrs |
| Reliability high temp operation | 70 C 96hrs |
| Absolute max power supply voltage | -0.3~4.6 V |
