TFT 3.5", Разрешение: 240x320, Тип: Transflective 6:00, Яркость: 100 кд/м2, Контроллер: ILI9341V, 50 пин., Интерфейс: 18BIT RGB/SPI, Размер модуля, мм: 64.00*85.00*2.93, Рабочая температура, С: -20~+70
У поставщика
ПроизводительDisea
У поставщиков
5 шт.
Цены поставщиков
Склад 13
В наличии:5 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 492,63 |
| от 2 | 2 471,63 |
| от 3 | 2 446,63 |
| от 4 | 2 415,85 |
| от 5 | 2 375,98 |
Описание

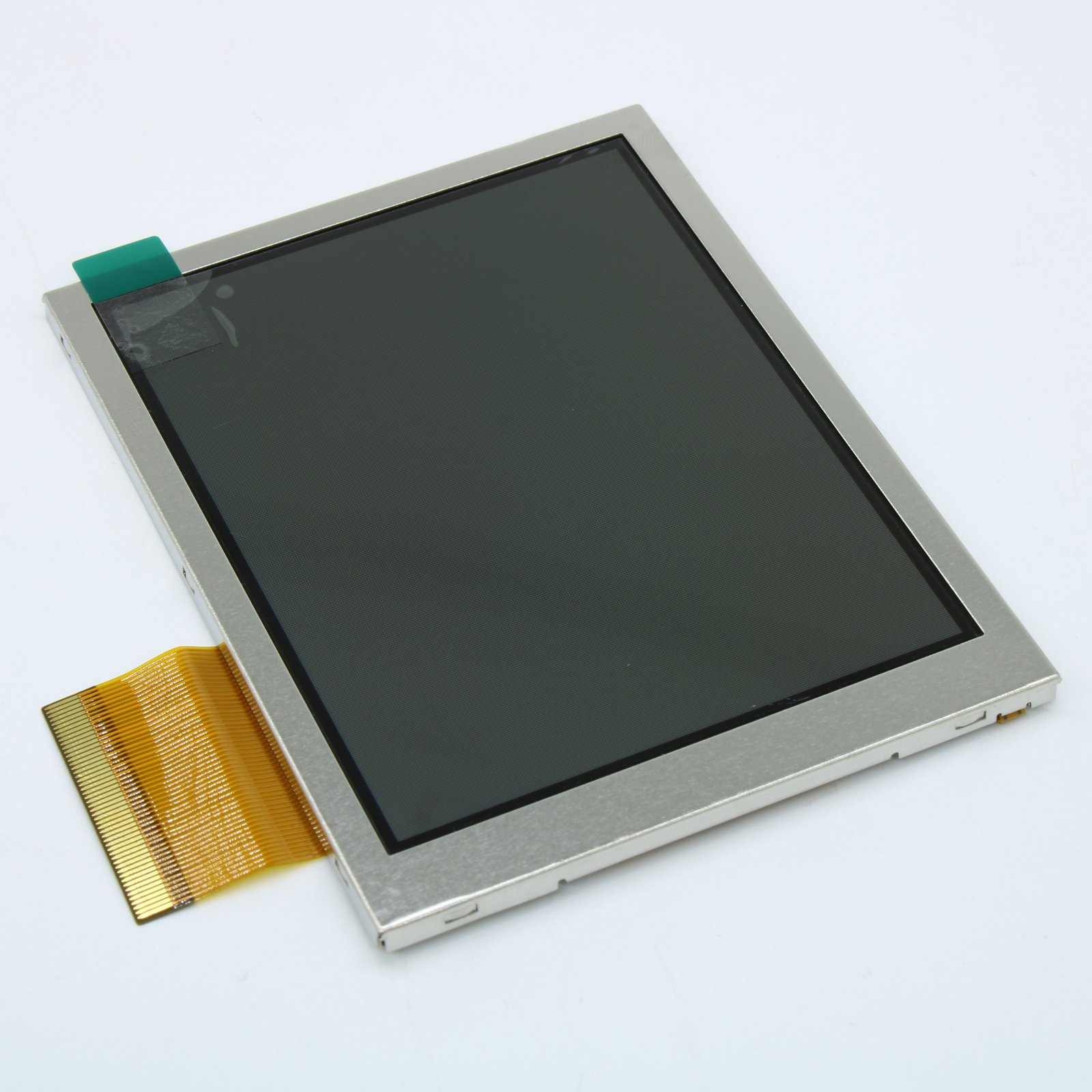

TFT-дисплей Disea ZW-T035GQITR-06 с диагональю 3,5 дюйма и разрешением 240x320 пикселей. Модель выполнена по технологии Transflective с углом обзора 6:00, яркость составляет 100 кд/м². Оснащена контроллером ILI9341V и интерфейсами 18BIT RGB/SPI, работает в диапазоне температур от -20 до +70 °C. Подходит для портативных устройств и промышленной автоматики.
Технические характеристики
| RoHS | Да |
| Vdd max | 3.3V |
| Vdd min | 2.5V |
| Vdd typ | 2.8V |
| Тип ЖК | TFT |
| Подсветка | 6S-LEDs (white) |
| Интерфейс | RGB-18Bit + SPI |
| Module no | ZW-T035GQITR-01 |
| Кол-во выводов | 50 |
| Brightness | 100 Cd/m2 |
| Контроллер | ILI9341V |
| Ntsc ratio | 60% |
| Активная площадь | 53.64x74.52 mm |
| Описание | TFT-LCD module, 3.5 inch, 240x320 pixels, 262K colors |
| Led current | 20mA |
| Размер модуля | 64.00x85.00x2.93 mm |
| Vdd abs max | 4.6V |
| Производитель | Disea Electronics Co., LTD |
| Display color | 262K |
| Led life time | 20K hours |
| Number of dots | 240x320 |
| Input voltage low | 0 to 0.3*VDD |
| Response time typ | 35 ms |
| Направление обзора | 6 O'Clock |
| Contrast ratio min | 100 |
| Contrast ratio typ | 150 |
| Input voltage high | 0.7*VDD to VDD |
| Led uniformity min | 75% |
| Led uniformity typ | 80% |
| Viewing angle 3 00 | 50 Deg |
| Viewing angle 6 00 | 45 Deg |
| Viewing angle 9 00 | 40 Deg |
| Темп. хранения | -30~+80 C |
| Viewing angle 12 00 | 35 Deg |
| Power supply voltage | 2.8V |
| Примечание | TFT 3.5" |
| Раб. температура | -20~+70 C |
| Led supply voltage max | 19.8V |
| Led supply voltage min | 16.2V |
| Led supply voltage typ | 18.0V |
| Тип упаковки | Palette (палетта) |
| Gray scale inversion direction | 12 O'Clock |
