TFT 3.5", Разрешение: 240x320, Тип: TN 12:00, Яркость: 330 кд/м2, Контроллер: ILI9488, 50 пин., Интерфейс: MCU/RGB/SPI, Размер модуля, мм: 76.90*64.00*3.13, Рабочая температура, С: -20~+70
У поставщика
ПроизводительDisea
У поставщиков
5 шт.
Норм. уп.: 5
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт1 790,17 ₽
Сумма1 790,17 ₽
+ доплата 490,00 ₽
В наличии5 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 1 772,71 ₽ (−1%)
Заказ со склада «Склад 13» с этой позицией — 1 790,17 ₽. До заказа без доплаты не хватает 15 509,83 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 1 790,17 ₽
Описание

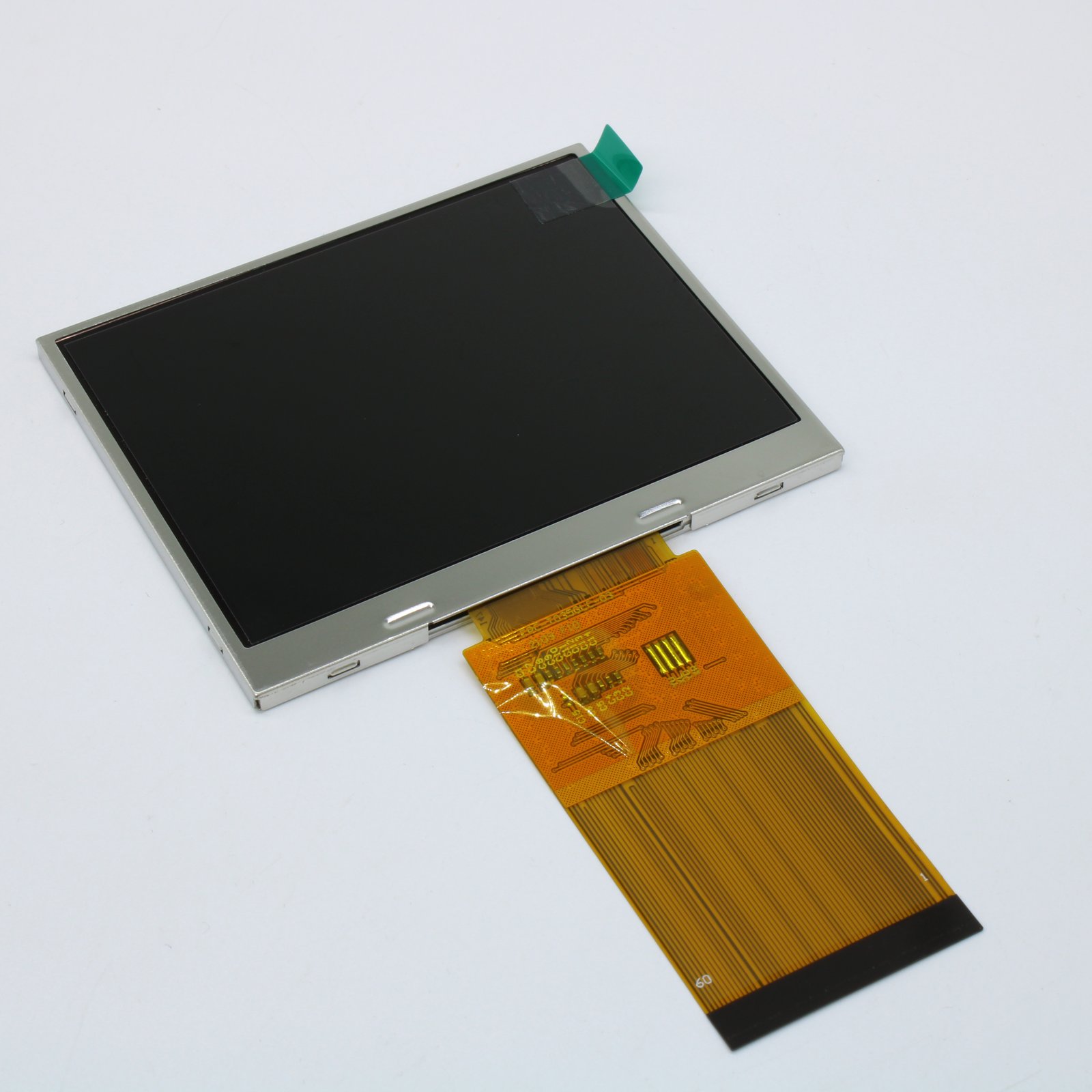

TFT-дисплей Disea ZW-T035GLS-03 с диагональю 3,5 дюйма и разрешением 240x320 пикселей. Модель выполнена на TN-матрице с яркостью 330 кд/м² и поддерживает интерфейсы MCU, RGB и SPI. Рабочий диапазон температур от -20 до +70 °C. Подходит для портативных устройств, промышленных панелей и встраиваемых систем.
Технические характеристики
| RoHS | Да |
| Тип ЖК | TFT |
| Подсветка | 6-LEDs (white) |
| Интерфейс | MCU/RGB/SPI |
| Module no | ZW-T035GLS-03 |
| Кол-во выводов | 60 |
| Контроллер | SSD2119 |
| Ntsc ratio | 60.7 % |
| Активная площадь | 70.08x52.56 mm |
| Описание | TFT-LCD module, 3.5 inch, 320x240 pixels, 16.7M colors |
| Производитель | Disea Electronics Co., LTD |
| Цвет дисплея | 16.7M |
| Led life time | 20K hours |
| Brightness min | 280 Cd/m2 |
| Brightness typ | 280 Cd/m2 |
| Number of dots | 320x240 |
| Uniformity min | 80 % |
| Направление обзора | 12 O'Clock |
| Contrast ratio min | 200 |
| Contrast ratio typ | 300 |
| Electrical vcc max | 3.6 V |
| Electrical vcc min | 2.5 V |
| Electrical vcc typ | 3.3 V |
| Led uniformity min | 80 % |
| Viewing angle 3 00 | 65 Deg |
| Viewing angle 6 00 | 55 Deg |
| Viewing angle 9 00 | 65 Deg |
| Макс. тактовая частота | 5.2 MHz |
| Clock frequency min | 5.5 MHz |
| Темп. хранения | -30~+80 C |
| Viewing angle 12 00 | 65 Deg |
| Electrical vddio max | 3.6 V |
| Electrical vddio min | 1.4 V |
| Electrical vddio typ | 3.3 V |
| Power supply voltage | 3.3 V |
| Примечание | TFT 3.5" |
| Входное напряжение низкого уровня, макс. | 0.3VCC |
| Раб. температура | -20~+70 C |
| Color coordinate red x | 0.653 |
| Color coordinate red y | 0.331 |
| Входное напряжение высокого уровня, мин. | 0.7VCC |
| Led supply voltage typ | 18 V |
| Color coordinate blue x | 0.138 |
| Color coordinate blue y | 0.133 |
| Тип упаковки | Palette (палетта) |
| Color coordinate green x | 0.315 |
| Color coordinate green y | 0.574 |
| Color coordinate white x | 0.298 |
| Color coordinate white y | 0.308 |
| Response time rising typ | 10 ms |
| Response time falling typ | 15 ms |
| Gray scale inversion direction | 6 O'Clock |
| Absolute max logic signal voltage | -0.3~4.0 V |
| Absolute max power supply voltage | -0.3~5.0 V |
