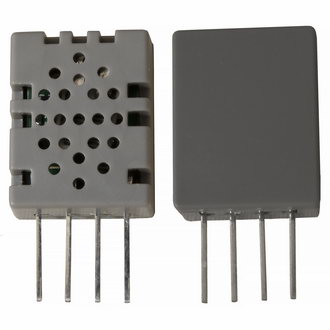

ДАТЧИКИ Модуль датчика температуры и влажности цифровой WINSEN ZS03, 8 бит, 4 pin
У поставщика
ПроизводительWinsen
КатегорияДатчики температуры
У поставщиков
398 шт.
Норм. уп.: 4
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 15срок до 10 дн.
Цена за шт88,52 ₽
Сумма354,08 ₽
В наличии16 шт
только упаковками по 4 штюрлицам и ИП
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии192 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
продаётся от 10 штпри 10 — 117,96 ₽
Склад 12срок до недели
Цена за шт—
Сумма—
В наличии190 шт
от 100 штюрлицам и ИП
продаётся от 100 штпри 100 — 149,50 ₽
4 шт · Склад 15 · 354,08 ₽
Описание
Модуль цифрового датчика температуры и влажности WINSEN ZS03 с 8-битным интерфейсом и 4 выводами. Предназначен для точного измерения параметров микроклимата в системах автоматизации, вентиляции и бытовой электронике. Отличается цифровым выходом, что упрощает интеграцию с микроконтроллерами, и компактным исполнением для встраиваемых решений.
Технические характеристики
| Контактов | 1: VCC Power supply 3.3～5.5V DC; 2: DATA Serial data, unibus; 3: NC NULL (hang in the air); 4: GND ground, power negative |
| Тип | digital temperature and humidity module |
| Выход | цифровой |
| Тип | DS18B20 |
| Корпус | SIP4 (Single Row Straight 4-pins) |
| Номер детали | ZS03 |
| Тип монтажа | Выводной |
| Разрядность данных | 40 bits |
| Интерфейс | single wire serial (unibus) |
| Формат данных | 8-bit humidity integral + 8-bit humidity decimal + 8-bit temperature integral + 8-bit temperature decimal + 8-bit checksum |
| Артикул | ZS03 |
| Время отклика | — |
| Sensing object | relative_humidity, temperature |
| Bit 0 high time | 26us-28us |
| Bit 1 high time | 70us |
| Data resolution | 8 bit each for humidity and temperature integral and decimal |
| Detection object | Relative humidity, temperature |
| Pull up resistor | 4.7K (for cable length < 20m) |
| Accuracy humidity | ±5%RH (at 25℃, 60%RH, Vin=3.3V) |
| Humidity accuracy | ±5%RH (at 25°C, 60%RH, Vin=3.3V) |
| Рабочее напряжение | 3.3～5.5V DC |
| Потребляемая мощн. | — |
| Bit start low time | 50us |
| Communication time | ~4ms |
| Рабочая влажность | 20～90%RH (non-condensation) |
| Ток потребления | — |
| End signal low time | 50us |
| Accuracy temperature | ±1℃ |
| Точность температуры | ±1°C |
| Рабочая температура | -20～60℃ |
| Operation voltage max | 5.5V DC |
| Operation voltage min | 3.3V DC |
| Detection range humidity | 20～90%RH |
| Humidity detection range | 20~90%RH |
| Диапазон рабочей влажности | 20~90%RH (non-condensing) |
| Response signal low time | 80us |
| Макс. рабочая темп. | 60°C |
| Мин. рабочая темп. | -20°C |
| Response signal high time | 80us |
| Start signal min low time | 18ms |
| Pull up resistor suggestion | 4.7kΩ (if cable <20m) |
