Описание

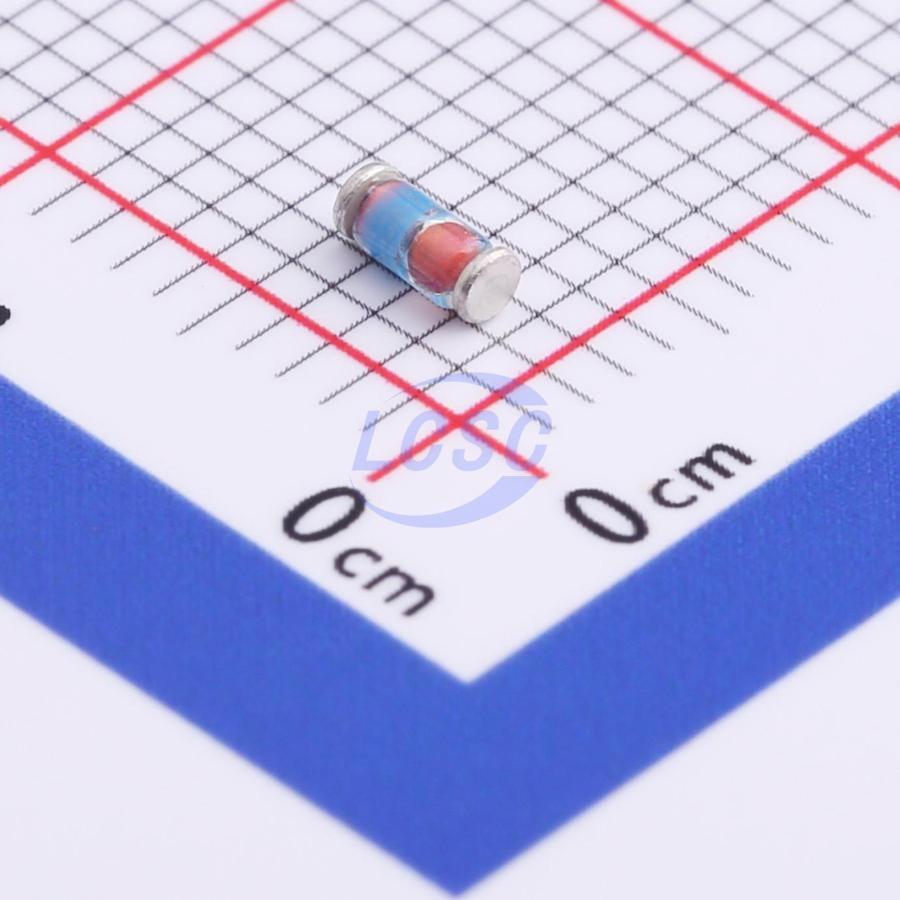

Стабилитрон ZMM22 от DIOTEC — это прецизионный кремниевый стабилитрон мощностью 0,5 Вт. Напряжение стабилизации составляет 22 В, сопротивление 55 Ом, корпус — миниатюрный MiniMELF (SOD-80). Применяется в цепях защиты от перенапряжения и стабилизации опорного напряжения в бытовой и промышленной электронике.
Технические характеристики
| MSL | 1 |
| Вес | 0.04g |
| Код ТН ВЭД | 85411000 |
| Маркировка | Blue cathode band only, no VZ |
| Корпус | MiniMELF (SOD-80) |
| Aec q101 | Suffix -Q compliant, Suffix -AQ qualified |
| Тип монтажа | SMD |
| Упаковка | Taped and reeled 2500 / 7" |
| Артикул | ZMM22 |
| Тестовый ток | 5mA |
| Тип компонента | SMD Planar Zener Diode |
| Соотв. RoHS | Да |
| REACH | Да |
| Обратный ток | 100nA |
| Обратное напряжение | 16V |
| Макс. ток стабилизации | 21mA |
| Рассеиваемая мощность | 500mW |
| Условия пайки | 260°C/10s |
| Макс. U стабилитрона | 23.3V |
| Мин. U стабилитрона | 20.8V |
| Напряжение стабилизации номин. | 22V |
| Dynamic resistance 1mA | <220Ω |
| Dynamic resistance 5mA | <55Ω |
| Макс. темп. хр. | +175°C |
| Мин. темп. хр. | -50°C |
| Темп. коэф. | +4...+12 x 10^-4 /°C |
| Допуск напряжения стабилизации | ±5% |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Описание (англ.) | Zener Diode Single 22.05V 5% 55Ohm 500mW 2-Pin Mini-MELF T/R |
| Макс. темп. перехода | +175°C |
| Мин. темп. перехода | -50°C |
| Тепловое сопротивление переход-среда | 300K/W |
| Тепловое сопротивление переход-вывод | 240K/W |
