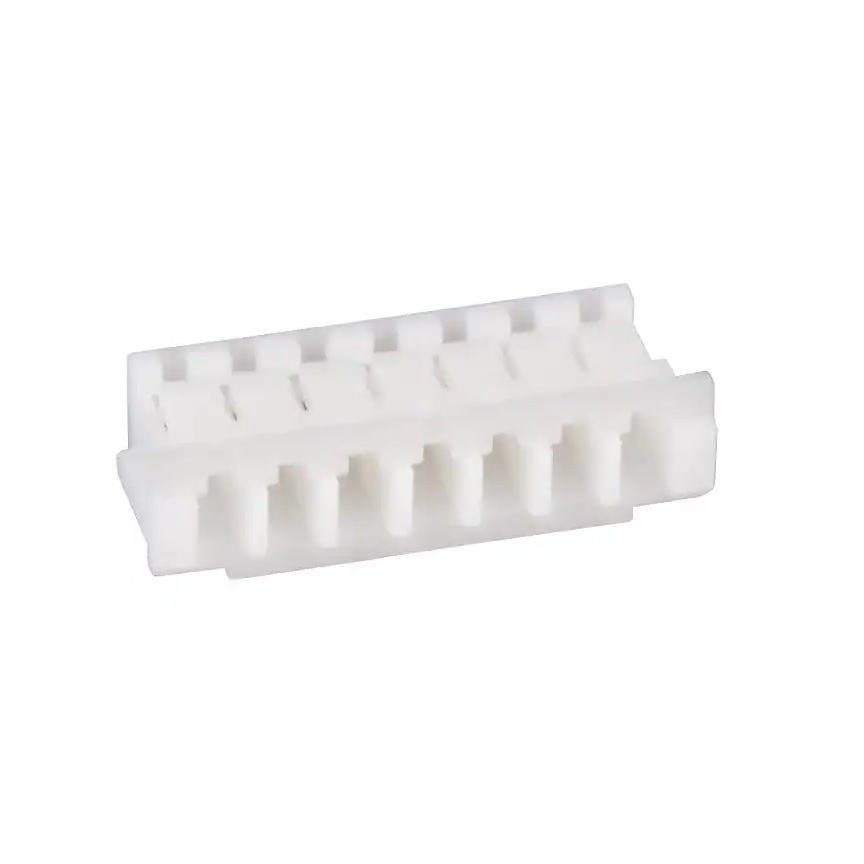

Корпус разъема, розетка серии ZH на кабель, шаг 1,5 мм, однорядный 7 контактов, требуются контакты SZH-002T-P0.5 или SZH-003T-P0.5
У поставщика
ПроизводительJST
У поставщиков
2 396 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:2 396 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 128 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,46 |
| от 199 | 4,95 |
| от 397 | 4,45 |
| от 1 000 | 4,01 |
| от 2 000 | 3,71 |
Описание
Корпус розетки разъема серии ZH от JST предназначен для установки на кабель. Эта модель рассчитана на 7 контактов с шагом 1,5 мм и требует отдельных контактов SZH-002T-P0.5 или SZH-003T-P0.5. Корпус поставляется без контактов, упаковка — россыпью. Применяется в компактных электронных устройствах и бытовой технике.
Технические характеристики
| Тип | housing |
| Цвет | natural (white) |
| Шаг | 1.5mm |
| Серия | ZH |
| Материал | PA66, UL94V-0, natural (white) |
| Тип монтажа | cable mount / crimp style |
| Упаковка | 1000 per bag |
| Стандарты | UL E60389, CSA LR20812, RoHS2 |
| Размеры | A=9.0mm, B=12.0mm |
| Описание | Crimp style receptacle housing, 7 circuits, 1.5mm pitch |
| Артикул | ZHR-7 |
| Ном. ток | 1.0A AC/DC (AWG #26) |
| Ном. напряжение | 50V AC/DC |
| Applicable wire | AWG #32 to #26 |
| Темп. диапазон | -25°C to +85°C |
| Число цепей | 7 |
| Compatible contacts | SZH-002T-P0.5, SZH-003T-P0.5 |
| Выдерживаемое напряжение | 500VAC/minute |
| Примечание | без контактов |
| Сопр. изоляции | 500MΩ min |
| Тип упаковки | Bulk (россыпь) |
| Начальное сопротивление контакта | 20mΩ max |
| Описание (англ.) | ZH Series 7 Position 1.5 mm Wire-to-Board Housing Connector |
| Applicable pc board thickness | 0.6 to 1.2mm, 1.6mm |
| Contact resistance after environmental | 30mΩ max |
