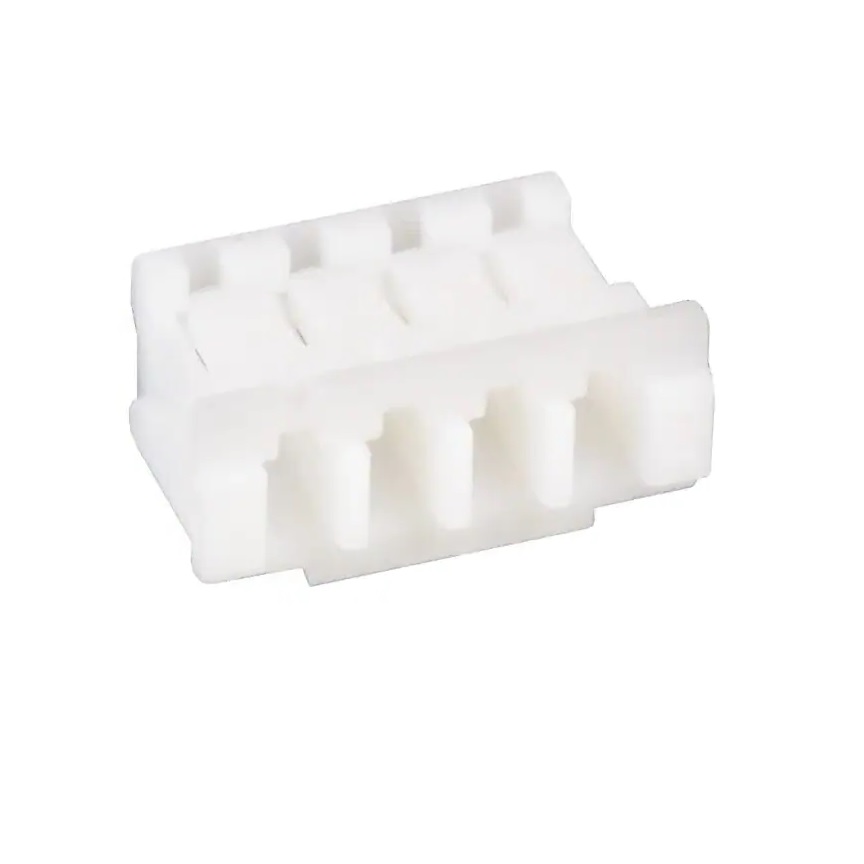

Разъём ZHR-4
У поставщика
У поставщиков
90 441 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 39
В наличии:70 998 шт.
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,10 |
Склад 13
В наличии:19 443 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 198 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,52 |
| от 528 | 2,91 |
| от 1 000 | 2,40 |
| от 3 000 | 2,04 |
| от 5 000 | 1,82 |
Описание
Разъём ZHR-4 производства JST (Japan Solderless Terminals) — это компактный штыревой коннектор с шагом 1,5 мм, предназначенный для 4 контактов. Модель относится к серии ZH и широко применяется для создания надёжных разъёмных соединений в малогабаритной электронике. Благодаря низкопрофильной конструкции и надёжной фиксации, ZHR-4 часто используется в бытовой технике, системах освещения и промышленной автоматике.
Технические характеристики
| Тип | Crimp style connector housing |
| Шаг | 1.5mm |
| Серия | ZH |
| Тип | разъем |
| Шаг | 1.5 мм |
| Особенности | Compact low profile design, Housing lances, Reliable contact construction, Distortion resistant construction, Compatible with ZR insulation displacement connectors |
| Стандарты | UL Recognized E60389, CSA Certified LR20812 |
| Размеры | A: 4.5mm; B: 7.5mm |
| Артикул | ZHR-4 |
| Монтаж | Выводной |
| Тип монтажа | Crimp (wire-to-board) |
| Ном. ток | 1.0A AC/DC (AWG #26) |
| Mating headers | B4B-ZR, S4B-ZR, B4B-ZR-3.4, S4B-ZR-3.4 |
| Ном. напряжение | 50V AC/DC |
| Applicable wire | AWG #32 to #26 |
| Материал корпуса | PA66, UL94V-0, natural (white) |
| Quantity per bag | 1000 |
| Rohs2 compliance | Да |
| Темп. диапазон | -25°C to +85°C |
| Число цепей | 4 |
| Pc board thickness | 0.6 to 1.2mm, 1.6mm |
| Compatible contacts | SZH-002T-P0.5, SZH-003T-P0.5 |
| Класс горючести | UL94V-0 |
| Выдерживаемое напряжение | 500VAC/minute |
| Сопр. изоляции | 500MΩ min |
| Начальное сопротивление контакта | 20mΩ max |
| Кол-во контактов | 4 |
| Contact resistance after environmental tests | 30mΩ max |
