Разъём ZHR-3
У поставщика
У поставщиков
39 979 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 39
В наличии:30 259 шт.
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,44 |
| от 1 575 | 1,96 |
| от 2 671 | 1,71 |
| от 4 452 | 1,50 |
| от 7 397 | 1,36 |
Склад 13
В наличии:9 720 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 220 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,16 |
| от 581 | 2,60 |
| от 1 162 | 2,14 |
| от 3 000 | 1,79 |
| от 6 000 | 1,60 |
Описание

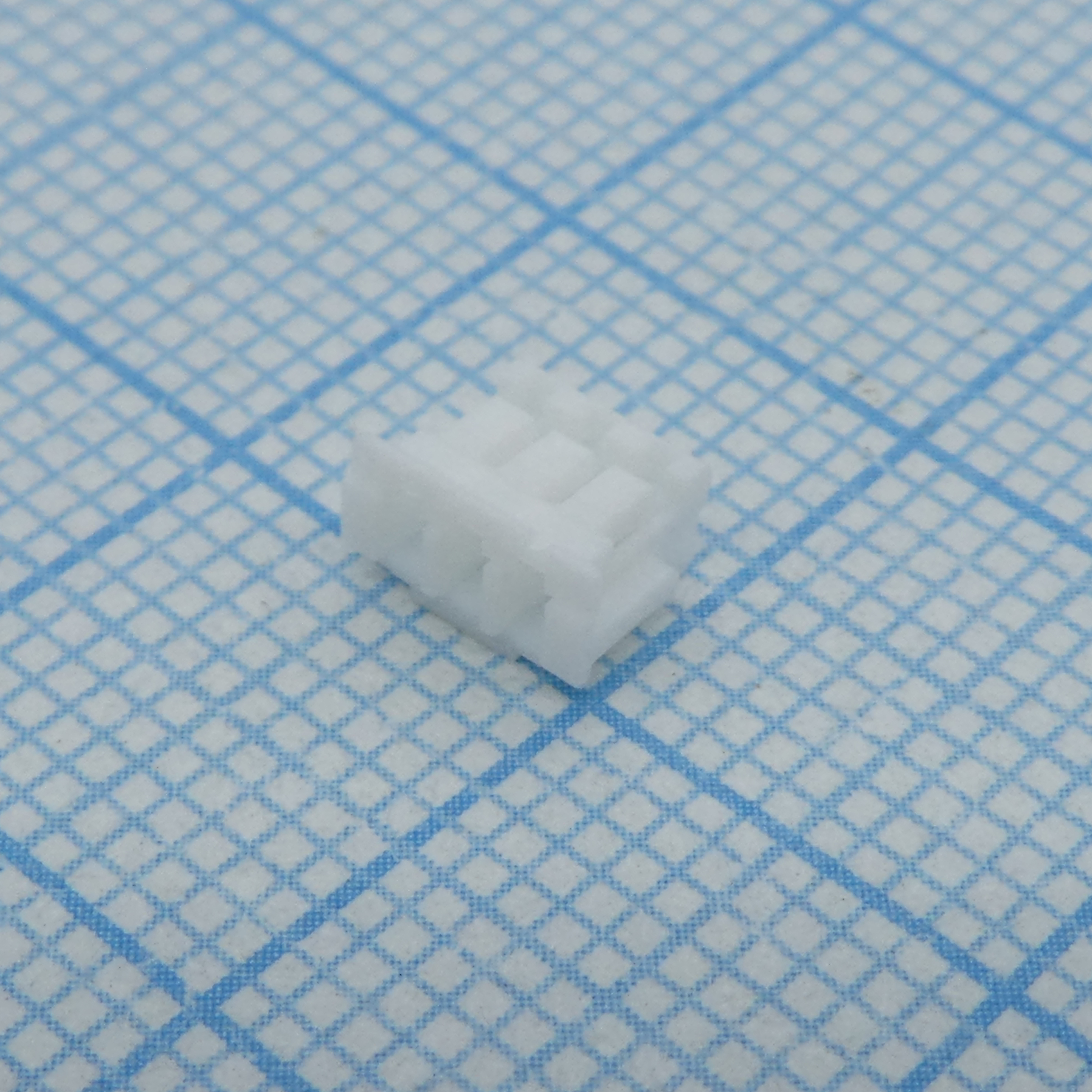

Разъём ZHR-3 производства JST (Japan Solderless Terminals) представляет собой миниатюрный коннектор с шагом контактов 1,5 мм. Модель на 3 позиции используется для создания надёжных разъёмных соединений в компактной электронике. Благодаря низкопрофильной конструкции и фиксатору, он востребован в системах управления, бытовой технике и устройствах с ограниченным внутренним пространством.
Технические характеристики
| Шаг | 1.5mm |
| Тип | Джампер |
| Корпус | bag |
| Материал | PA66, UL94V-0, natural (white) |
| Артикул | ZHR-3 |
| Габарит A | 3.0mm |
| Размер B | 6.0mm |
| Тип компонента | housing |
| Ном. ток | 1.0A AC/DC (AWG #26) |
| Ном. напряжение | 50V AC/DC |
| Applicable wire | AWG #32 to #26 |
| Соответствие RoHS2 | Да |
| Quantity per bag | 1000 |
| Темп. диапазон | -25°C to +85°C |
| Число цепей | 3 |
| Выдерживаемое напряжение | 500VAC/minute |
| Сопр. изоляции | 500MΩ min |
| Начальное сопротивление контакта | 20mΩ max |
| Applicable pc board thickness | 0.6 to 1.2mm, 1.6mm |
| Кол-во контактов | 3 |
| Contact resistance after environmental tests | 30mΩ max |
