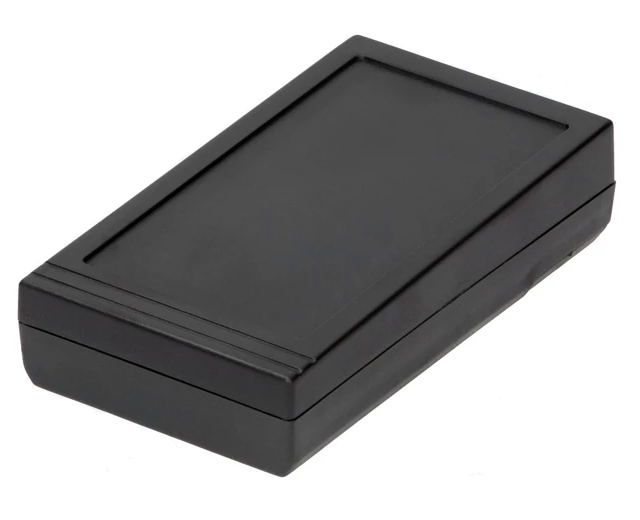

Корпус Z48 ABS
У поставщика
У поставщиков
367 шт.
Норм. уп.: 144
Цены поставщиков
Склад 14
В наличии:348 шт.
Срок поставки: до 7 дн.
Норм. уп.: 144
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 144 | 556,85 |
Склад 13
В наличии:19 шт
Срок поставки: до недели
Норм. уп.: 144
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 566,80 |
| от 3 | 560,33 |
| от 6 | 552,32 |
| от 11 | 541,75 |
| от 22 | 526,96 |
Описание
Корпус Z48 от KRADEX выполнен из ударопрочного пластика PS и ABS. Модель имеет габариты 145.2 x 81.5 мм и предназначена для сквозного монтажа на плату. Корпус подходит для сборки измерительных приборов, блоков питания и устройств промышленной автоматики.
Технические характеристики
| Шкала | 1:1 |
| Формат | A3 |
| Корпус | Enclosure Z48 |
| Материал | PS, ABS |
| Тип монтажа | сквозное отверстие |
| Допуск, % | 0,8 |
| Модель изделия | Enclosure Z48 |
| Hole diameters | 9.6 mm, 6.6 mm, 6 mm, 2.35 mm, 5.05 mm, 3.95 mm, 6.5 mm, 5 mm, 2.4 mm, 10 mm, 3.9 mm |
| Base dimensions | 18: 18 mm; 68: 68 mm; 1 9: 1.9 mm; 2 6: 2.6 mm; 5 4: 5.4 mm; 6 7: 6.7 mm; 6 9: 6.9 mm; 9 7: 9.7 mm; 9 8: 9.8 mm; 9 9: 9.9 mm; 14 3: 14.3 mm; 14 7: 14.7 mm; 3 91: 3.91 mm; 3 95: 3.95 mm; 4 45: 4.45 mm; 4 55: 4.55 mm; 53 9: 53.9 mm; 58 9: 58.9 mm; 59 5: 59.5 mm; 59 6: 59.6 mm; 5 57: 5.57 mm; 5 65: 5.65 mm; 61 8: 61.8 mm; 6 45: 6.45 mm; 72 5: 72.5 mm; 7 05: 7.05 mm; 7 75: 7.75 mm; 11 05: 11.05 mm; 12 05: 12.05 mm; 13 05: 13.05 mm; 13 45: 13.45 mm; 1 541: 1.541 mm; 33 15: 33.15 mm; 53 91: 53.91 mm; 54 33: 54.33 mm; 54 55: 54.55 mm; 54 91: 54.91 mm; 55 57: 55.57 mm; 55 91: 55.91 mm; 58 62: 58.62 mm; 61 95: 61.95 mm; 81 45: 81.45 mm; 53 001: 53.001 mm; 53 631: 53.631 mm; Hole 6: 4x Ø6 mm; Hole 3 9: 2x Ø3.9 mm; Hole 6 5: 2x Ø6.5 mm; Hole 6 6: 2x Ø6.6 mm; Hole 9 6: 2x Ø9.6 mm; Hole 2 35: 4x Ø2.35 mm; Hole 3 95: 2x Ø3.95 mm; Hole 5 05: 2x Ø5.05 mm; Hole 2 35 b: 2x Ø2.35 mm |
| Hook dimensions | 15: 15 mm; 3 6: 3.6 mm; 6 2: 6.2 mm; 1 55: 1.55 mm; 30 2: 30.2 mm; 3 85: 3.85 mm; 4 13: 4.13 mm; 55 8: 55.8 mm; 5 35: 5.35 mm; 6 91: 6.91 mm; 7 16: 7.16 mm; 7 45: 7.45 mm; 27 15: 27.15 mm; 56 51: 56.51 mm; Hole 5: 2x Ø5 mm; Hole 2 4: 2x Ø2.4 mm |
| Board dimensions | 2 35: 2.35 mm; 2 55: 2.55 mm; 54 8: 54.8 mm; 69 5: 69.5 mm; 74 8: 74.8 mm |
| Cover dimensions | 0: 0 mm; 1: 1 mm; 5: 5 mm; 13: 13 mm; 2 9: 2.9 mm; 3 1: 3.1 mm; 3 2: 3.2 mm; 4 1: 4.1 mm; 4 6: 4.6 mm; 5 8: 5.8 mm; 5 9: 5.9 mm; 9 5: 9.5 mm; 15 7: 15.7 mm; 19 4: 19.4 mm; 1 15: 1.15 mm; 3 45: 3.45 mm; 52 9: 52.9 mm; 53 1: 53.1 mm; 53 5: 53.5 mm; 58 8: 58.8 mm; 81 4: 81.4 mm; 8 45: 8.45 mm; 9 75: 9.75 mm; 14 05: 14.05 mm; 1 1 4: 1.1 mm; 52 41: 52.41 mm; 58 31: 58.31 mm; 62 05: 62.05 mm; 64 35: 64.35 mm; 74 85: 74.85 mm; 51 621: 51.621 mm; 51 831: 51.831 mm; 53 621: 53.621 mm; Hole 2 4: 2x Ø2.4 mm; Hole 6 c: 2x Ø6 mm; Hole 6 05: Ø6.05 mm; Hole 2 4 b: 2x Ø2.4 mm |
| Габаритные размеры | 145.2 mm x 81.5 mm (approx.) |
| Assembly dimensions | 2 24: 2.24 mm; 81 5: 81.5 mm; 8 51: 8.51 mm; 145 2: 145.2 mm; 50 63: 50.63 mm; 51 92: 51.92 mm; 136 45: 136.45 mm |
| Battery cover dimensions | 3 2: 3.2 mm; 6 4: 6.4 mm; 8 8: 8.8 mm; 3 13: 3.13 mm; 3 15: 3.15 mm; 4 65: 4.65 mm; 59 6: 59.6 mm; 5 71: 5.71 mm; 61 8: 61.8 mm; 6 63: 6.63 mm; 73 6: 73.6 mm; 7 35: 7.35 mm; 56 71: 56.71 mm; 79 55: 79.55 mm; Hole 10: 2x Ø10 mm; Hole 3 9: Ø3.9 mm; Hole 6 5: 2x Ø6.5 mm |
| Тип | ABS |
