Модуль тиристорно-диодный 1600В 55А
У поставщика
ПроизводительYZPST
У поставщиков
4 шт.
Цены поставщиков
Склад 13
В наличии:4 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 467,14 |
| от 2 | 1 397,02 |
| от 4 | 1 339,91 |
| от 8 | 1 297,51 |
| от 15 | 1 265,97 |
Описание

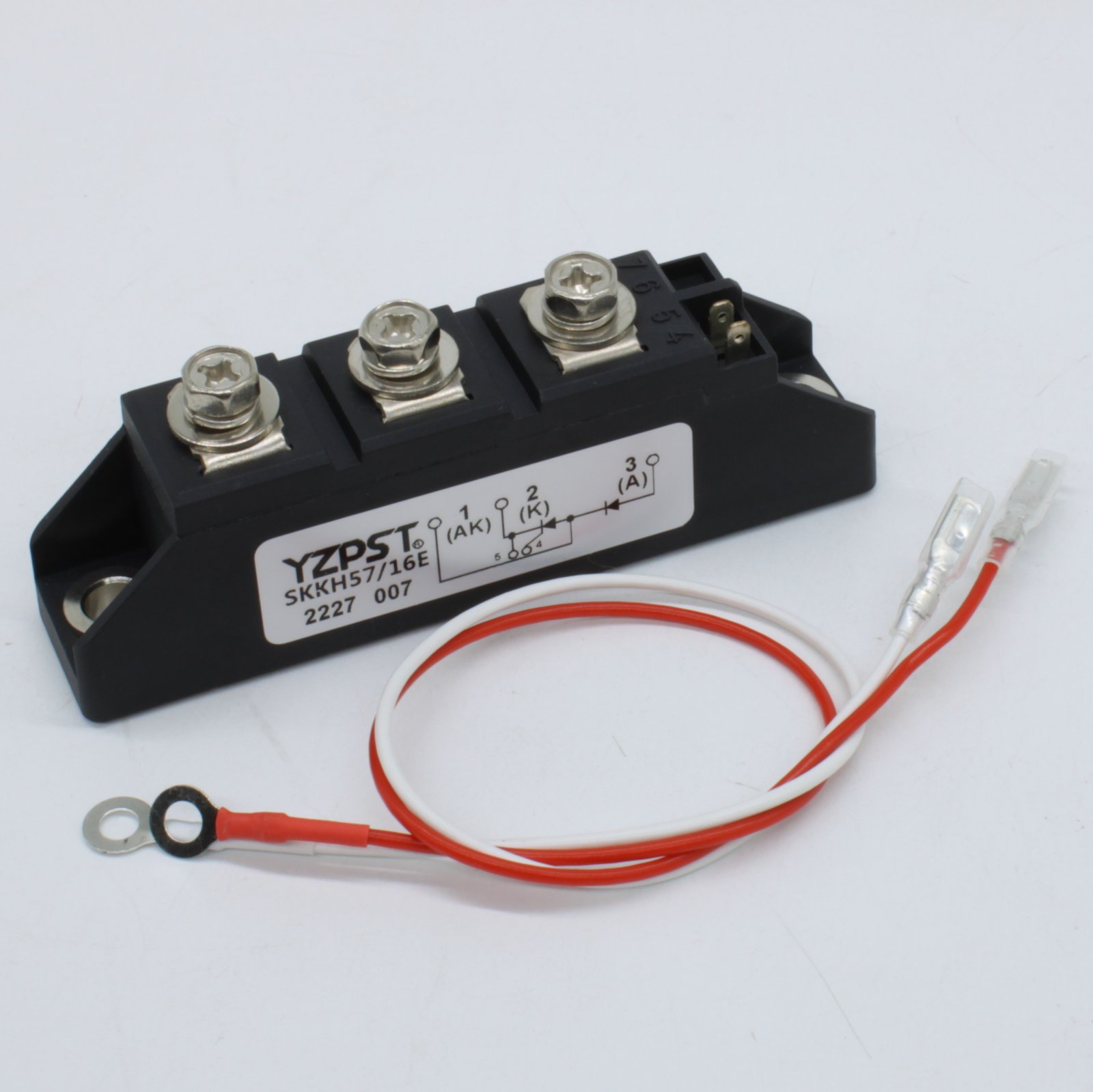

Тиристорно-диодный модуль YZPST SKKH57/16E рассчитан на напряжение 1600 В и ток 55 А. Компонент выполнен в прочном корпусе для надёжной работы в силовых цепях. Подходит для применения в промышленной автоматике и преобразователях энергии.
Технические характеристики
| Ih | 200mA |
| Il | 400mA |
| Tj | -40~+125°C |
| I²t | 11000A²s/8000A²s |
| Igt | 150mA |
| Vgd | 0.25V |
| Vgt | 2.5V |
| Vtm | 1.65V |
| Idrm | 15mA |
| Irrm | 15mA |
| Itsm | 1500A/1250A |
| Tstg | -40~+125°C |
| Тип | Thyristor/Diode Module |
| Viso | 2500V |
| Dv dt | 500V/us |
| It av | 55A |
| Модель | YZPST-SKKH57/16E |
| Rth jc | 0.30°C/W |
| Вес | 100g |
| Корпус | модуль |
| Di dt cr | 100A/us |
| Особенности | Standard voltage, Electrically isolated base plate, High surge capability, Hard soldered joints for high reliability |
| Тип монтажа | Base plate |
| Vdrm vrrm | 1600V |
| Применение | DC motor control (e.g. for machine tools), AC motor soft starters, Temperature control (e.g. for ovens, chemical processes), Professional light dimming (studios, theaters) |
| Ih conditions | Tj=25°C, max |
| Il conditions | Tj=25°C, max |
| I2t conditions | Tj=25°C/Tj=125°C |
| Vgd conditions | Tj=125°C, VD=1/2VDRM |
| Vtm conditions | On-State Current 200A, Tj=25°C |
| Idrm conditions | At VDRM, Single phase, half wave, Tj=125°C |
| Irrm conditions | At VDRM, Single phase, half wave, Tj=125°C |
| Itsm conditions | Tj=25°C/Tj=125°C |
| Viso conditions | A.C. 1min |
| Dv dt conditions | Tj=125°C, VD=2/3VDRM |
| It av conditions | Single phase, half wave, 180° conduction, Tc=80°C |
| Rth jc conditions | Per module, sin180 |
| Igt vgt conditions | Tj=25°C, IT=1A, VD=6V |
| Di dt cr conditions | Tj=125°C |
| Тип упаковки | Штучный товар |
