Модуль силовой диодный 1200В 310А
У поставщика
ПроизводительYZPST
КатегорияДиодные модули
У поставщиков
10 шт.
Норм. уп.: 10
Цены поставщиков
Склад 39
В наличии:8 шт.
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 428,54 |
Склад 13
В наличии:2 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 031,40 |
| от 2 | 2 897,59 |
| от 3 | 2 788,60 |
| от 4 | 2 707,70 |
| от 10 | 2 647,51 |
Описание

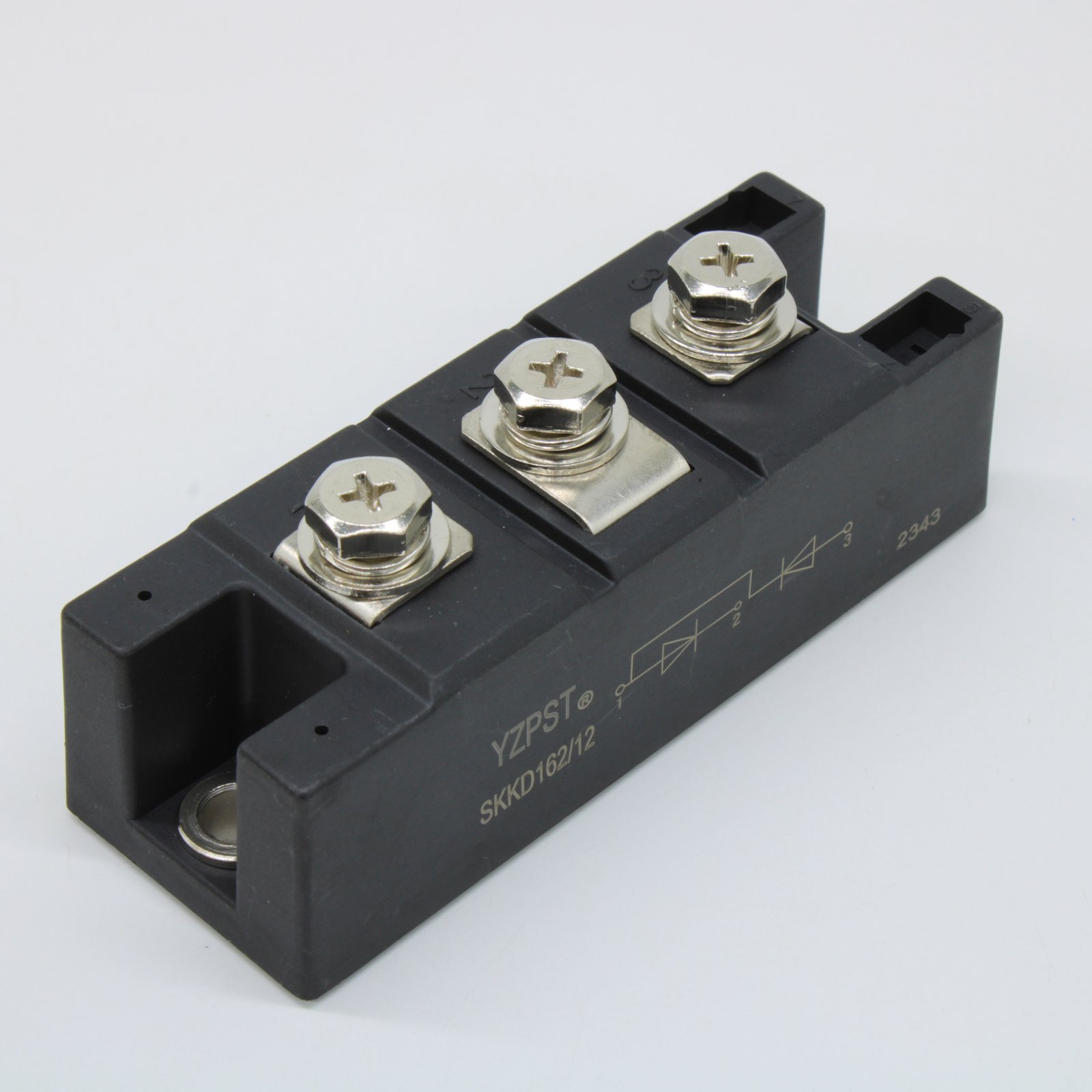

Модуль силовой диодный YZPST SKKD162/12 рассчитан на напряжение 1200 В и средний ток 156 А (максимальный 250 А). Выполнен в корпусе SEMIPACK 2 с тремя выводами. Применяется в силовых выпрямителях и преобразователях промышленной автоматики.
Технические характеристики
| I²t | 180 KA2S / 125 KA2S |
| R t | 1.2 mΩ |
| T j | -40 ~ +135°C |
| V f | 1.5V |
| Q rr | - μc |
| T rr | - ns |
| Тип | YZPST-SKKD162/12E |
| V to | 0.85V |
| Ток I_FSM | 6000A / 5000A |
| I rrm | 9mA |
| T stg | -40 ~ +135°C |
| VRRM | 1200V |
| V rsm | 1300V |
| I f av | 195A |
| V isol | 3600V / 3000V |
| Вес | 165g |
| I f rms | 310A |
| Корпус | модуль |
| R th cs | 0.1 K/W |
| R th jc | 0.18 K/W |
| Особенности | Heat transfer through aluminium nitrogen ceramic isolated metal baseplate, Precious metal pressure contacts for high reliability |
| Тип монтажа | Выводной |
| Описание | Rectifier Diode Module |
| Применение | Non-controllable rectifiers for AC/AC converters, Line rectifiers for transistorized AC motor controllers, Field supply for DC motors, Free-wheeling diodes |
| Тип упаковки | Штучный товар |
| Mounting torque heatsink | 5 Nm |
| Mounting torque terminals | 5 Nm |
| Описание (англ.) | 1200 V, 156 A (avg) / 250 A (max) thyristor‑diode module in SEMIPACK 2, 3-pin |
| Напряжение, В | 1200 |
| Ток, А | 160 |
