Керамическая, 25*25*4мм (крепление на скотч), 1-но фидерная
У поставщика
У поставщиков
804 шт.
Цены поставщиков
Склад 16
В наличии:654 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 66,16 |
Склад 13
В наличии:150 шт
Срок поставки: до недели
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 93,66 |
| от 25 | 86,86 |
| от 49 | 81,31 |
| от 98 | 77,15 |
| от 195 | 74,06 |
Описание

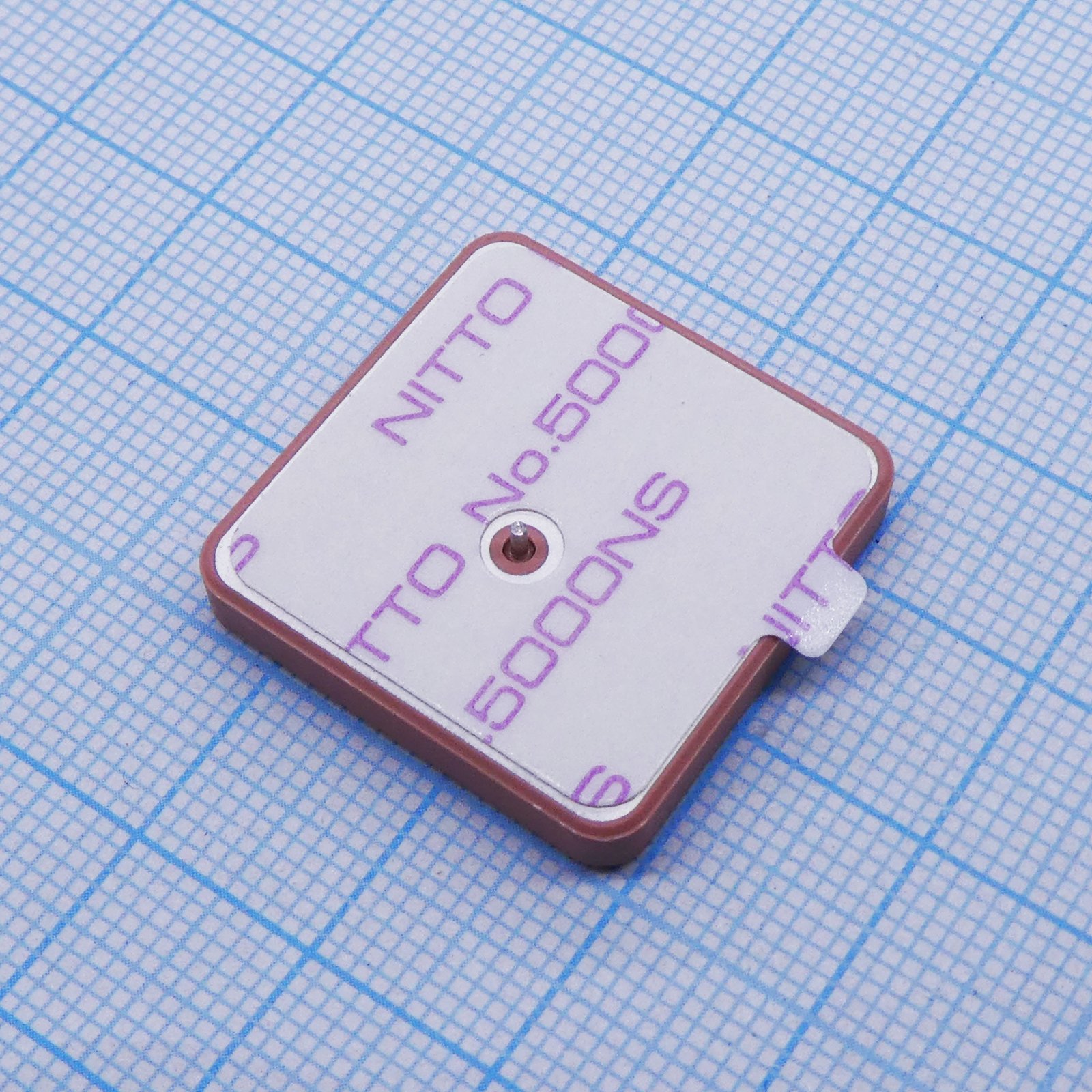

Керамическая антенна YNX-2525-TS-011 от Yetnorson предназначена для встраиваемых решений в компактных устройствах. Модель имеет размеры 25x25x4 мм и оснащена креплением на скотч для удобного монтажа. Однофидерная конструкция упрощает подключение к радиочастотному тракту, обеспечивая стабильную работу в заданном диапазоне. Подходит для применения в IoT-устройствах, телеметрии и беспроводных системах связи.
Технические характеристики
| Материал | Керамика |
| Тип монтажа | adhesive tape |
| Feed type | single-feed |
| Частота | 1575~1608 MHz |
| Импеданс | 50Ω |
| Размеры | 25mm x 25mm x 4mm |
| Артикул | YNX-2525-TS-011 |
| Поляризация | RHCP |
| Название продукта | Dielectric Antenna Element |
| Gps frequency | 1575 MHz |
| Испытание на влажность | 90%~95% RH at 60°C for 96~98h |
| Паяемость | 260~290°C for 3s ±0.5s, 95% coverage |
| Specification | QJ-3501-68-2015 |
| Соотв. RoHS | Да |
| Вибрационные испытания | 1.5mm amplitude, 10~55Hz, 2h each X/Y/Z |
| Кол-во в упаковке | 1000 pieces per package |
| Glonass frequency | 1592~1608 MHz |
| Темп. диапазон | -40°C to +105°C |
| Low temperature test | -40°C for 96~98h |
| High temperature test | 105°C for 96~98h |
| Temperature cycle test | -40°C 30min / +105°C 30min, 5 cycles |
| Тип упаковки | Штучный товар |
| Термостойкость пайки | 350°C ±10°C for 5s ±0.5s (iron) |
| Terminal pressure strength | 2kg axial force for 10s ±1s |
| Описание (англ.) | Диэлектрическая GPS+Glonass patch-антенна (1575~1608MHz), типоразмер 25*25*4мм |
| Frequency temperature coefficient | 20ppm/°C max |
| Center frequency change after test | 2.0 MHz |
| Un10db bandwidth change after test | 2.0 MHz |
