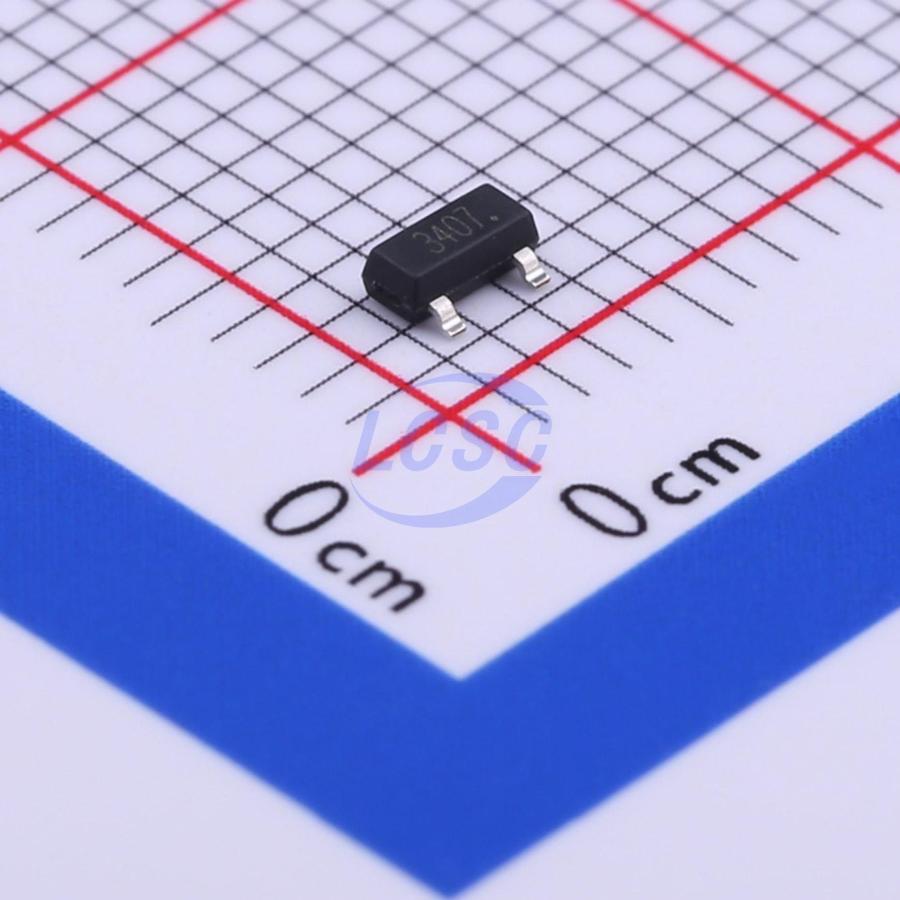

Транзистор YJL3407A
У поставщика
У поставщиков
2 565 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт6,35 ₽
Сумма1 270,00 ₽
+ доплата 490,00 ₽
В наличии2 565 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 200 штюрлицам и ИП
от 297 — 5,44 ₽ (−14%)
Заказ со склада «Склад 13» с этой позицией — 1 270,00 ₽. До заказа без доплаты не хватает 16 030,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
200 шт · Склад 13 · 1 270,00 ₽
Описание
Транзистор YJL3407A от Yangjie — биполярный компонент для коммутации и усиления сигналов. Работает в цепях постоянного и низкочастотного переменного тока. Подходит для промышленной автоматики и бытовой электроники.
Технические характеристики
| Id | -4.1A |
| Заряд затвора | 11.65nC |
| Tf | 21.8ns |
| Tr | 17.6ns |
| Заряд затвор-сток | 2.08nC |
| Заряд затвор-исток | 2.32nC |
| Заряд обратного восстановления | 0.643nC |
| Тип | биполярные |
| TRR | 15.7ns |
| Напряжение сток-исток | -30V |
| Напряжение затвор-исток | ±20V |
| Vsd | -1.2V |
| Ciss | 572pF |
| Coss | 82pF |
| Crss | 70pF |
| Idss | -1μA |
| IGSS | ±100nA |
| Td(вкл) | 3.8ns |
| Bv dss | -30V |
| Rth JA | 105°C/W |
| Td(выкл) | 17.8ns |
| Маркировка | 3407 |
| Корпус | SOT-23 |
| Упаковка | 7" reel |
| Температура перехода и хранения | -55 to +150°C |
| Тип монтажа | SMD |
| Id at 70c | -3.2A |
| Pd at 25c | 1.2W |
| Pd at 70c | 0.8W |
| Idm импульсный | -15A |
| Технология | Trench Power LV MOSFET |
| Vgs порог макс. | -2.4V |
| Vgs порог мин. | -1V |
| Vgs(th) тип. | -1.5V |
| Описание | P-Channel Enhancement Mode Field Effect Transistor |
| Артикул | YJL3407A |
| Применение | Battery protection, Load switch, Power management |
| Inner box qty | 30000pcs |
| Макс. Rds(on) при 10 В | 49mohm |
| Тип. Rds(on) при 10 В | 36mohm |
| RDS(on) при VGS 10 В | <49mohm |
| Соотв. RoHS | Да |
| Макс. Rds(on) при 4,5 В | 65mohm |
| Тип. Rds(on) при 4,5 В | 52mohm |
| RDS(on) при VGS 4,5 В | <65mohm |
| Min delivery qty | 3000pcs |
| Outer carton qty | 120000pcs |
