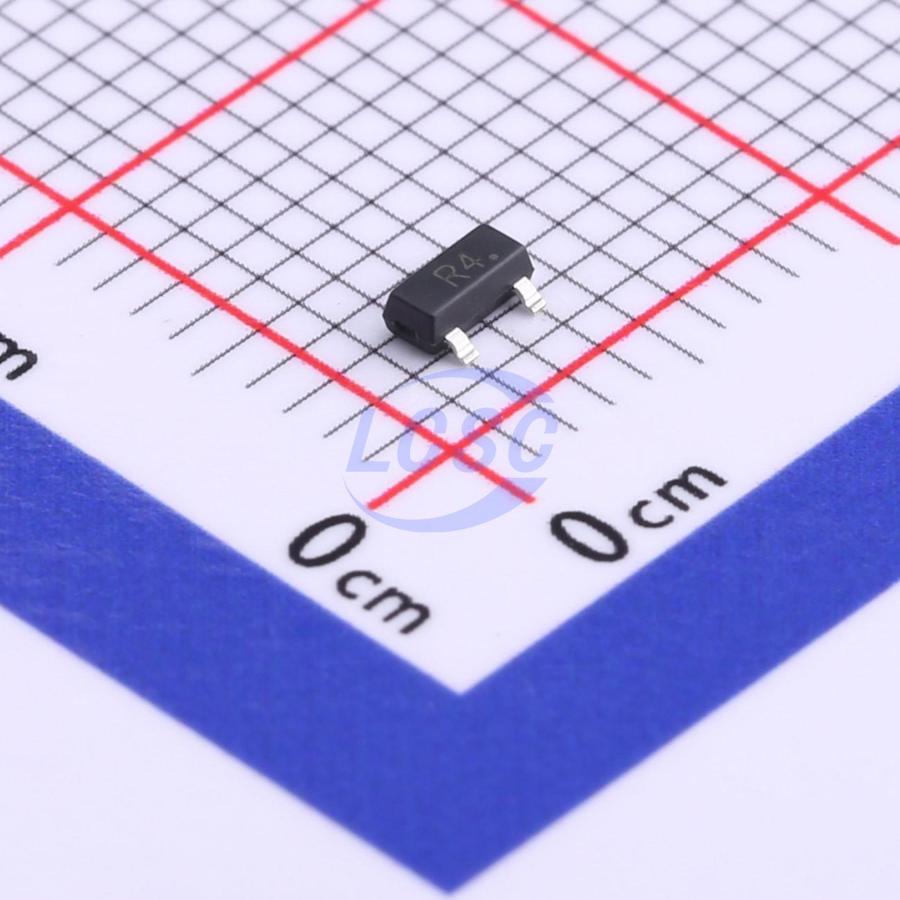

Транзистор полевой YJL3404A
У поставщика
У поставщиков
1 000 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт4,77 ₽
Сумма954,00 ₽
+ доплата 490,00 ₽
В наличии1 000 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 200 штюрлицам и ИП
от 582 — 4,08 ₽ (−14%)
Заказ со склада «Склад 13» с этой позицией — 954,00 ₽. До заказа без доплаты не хватает 16 346,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
200 шт · Склад 13 · 954,00 ₽
Описание
Полевой транзистор YJL3404A от Yangjie — это MOSFET с изолированным затвором. Компонент рассчитан на ток до 5,8 А и напряжение сток-исток 30 В, выпускается в компактном корпусе SOT-23. Подходит для коммутации нагрузок в бытовой электронике и цепях питания портативных устройств.
Технические характеристики
| Тип | полевые (FETs, MOSFETs) |
| Rth JA | 104°C/W |
| Tf тип. | 21.6ns |
| Макс. Tj | 150°C |
| Tr тип. | 28.2ns |
| Корпус | SOT-23 |
| Qgd тип. | 2.31nC |
| Qgs тип. | 2.37nC |
| Qrr тип. | 1.28nC |
| Trr тип. | 16.5ns |
| Макс. Vds | 30V |
| Макс. Vgs | ±20V |
| Тип. Ciss | 526pF |
| Coss тип. | 78pF |
| Тип. Crss | 69pF |
| Idss макс. | 1μA |
| Igss макс. | ±100nA |
| Тип монтажа | SMD |
| Макс. Tstg | 150°C |
| Мин. Tstg | -55°C |
| Ток стока импульсный | 30A |
| Рассеиваемая мощность при 25 °C | 1.2W |
| Мощность при 70 °C | 0.8W |
| Td(вкл) тип. | 5ns |
| Напряжение пробоя сток-исток, мин. | 30V |
| Размеры | Высота: 1.1mm; Ширина корпуса: 1.6mm; Шаг выводов: 0.95mm; Длина корпуса: 2.9mm |
| Td(выкл) тип. | 12.8ns |
| Технология | Trench Power LV MOSFET |
| Vgs порог макс. | 2.2V |
| Vgs порог мин. | 1V |
| Vgs(th) тип. | 1.5V |
| Применение | Battery protection, Load switch, Power management |
| Без галогенов | Да |
| Тип. полный заряд затвора | 12.22nC |
| V sd forward | 1.2V max |
| RDS(on) при VGS 10 В | 24mohm max, 17mohm typ |
| Соотв. RoHS | Да |
| RDS(on) при VGS 4,5 В | 38mohm max, 26mohm typ |
| Класс горючести | UL 94 V-0 |
| Ток стока длительный при TA 25 °C | 5.6A |
| Постоянный ток стока, Ta 70 °C | 4.5A |
| Уровень чувствительности к влаге | 1 |
