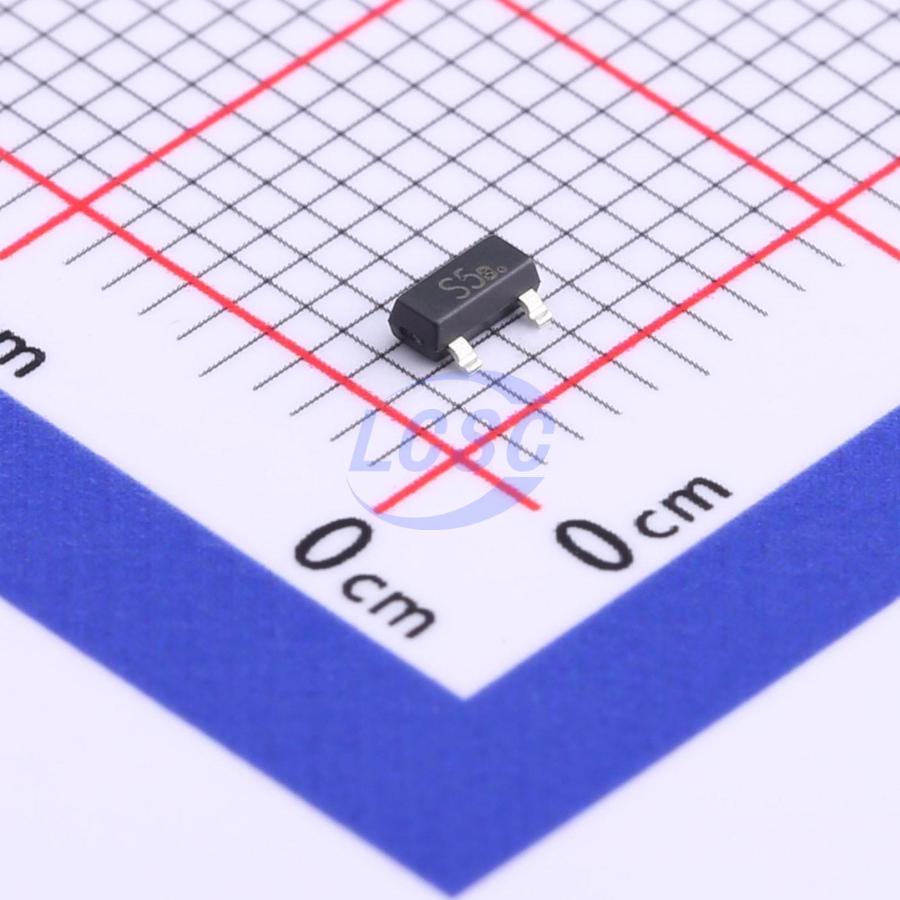

Транзистор YJL2305B
У поставщика
У поставщиков
5 349 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт5,29 ₽
Сумма1 058,00 ₽
+ доплата 490,00 ₽
В наличии5 349 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 200 штюрлицам и ИП
от 352 — 4,50 ₽ (−15%)
Заказ со склада «Склад 13» с этой позицией — 1 058,00 ₽. До заказа без доплаты не хватает 16 242,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
200 шт · Склад 13 · 1 058,00 ₽
Описание
Транзистор YJL2305B от Yangjie — биполярный компонент для цепей управления и коммутации. Работает в стандартных схемах усиления и переключения сигналов. Применяется в промышленной автоматике, блоках питания и бытовой электронике.
Технические характеристики
| Тип | P-Channel Enhancement Mode Field Effect Transistor |
| Ток стока при 25 °C | -5.4A |
| Ток стока, 70 °C | -4.4A |
| Корпус | SOT-23 |
| Макс. Vds | -20V |
| Макс. Vgs | ±10V |
| Тип монтажа | SMD |
| Ток стока импульсный | -22A |
| Технология | Trench Power LV MOSFET |
| Артикул | YJL2305B |
| Применение | Battery protection, Power management, Load switch |
| Соотв. RoHS | Да |
| Сопротивление сток-исток при Vgs 1,8 В | 48mΩ (typ), 63mΩ (max) |
| Rds(on) при Vgs 2.5 В | 36mΩ (typ), 49mΩ (max) |
| RDS(on) при VGS 4,5 В | 27mΩ (typ), 39mΩ (max) |
| Заряд сток-затвор | 2.54nC |
| Вх. емкость | 1010pF |
| Полный заряд затвора | 10.98nC |
| Время нарастания | 36ns |
| Макс. пороговое Vgs | -1.0V |
| Мин. пороговое Vgs | -0.4V |
| Тип. пороговое напряжение затвор-исток | -0.62V |
| Заряд затвор-исток | 2.17nC |
| Выходная емкость | 130pF |
| Время спада | 56ns |
| Время задержки включения | 8ns |
| Время задержки выключения | 77ns |
| Напр. диода | -1.2V |
| Мощн. рас. 25°C | 1.2W |
| Рассеиваемая мощность при 70 °C | 0.8W |
| Время обратного восстановления | 25ns |
| Заряд обратного восстановления | 4.38nC |
| Ток утечки затвор-подложка | ±100nA |
| Диап. темп. хр. | -55°C to +150°C |
| Диапазон темп. перехода | -55°C to +150°C |
| Уровень чувствительности к влаге | 1 |
| Обратная проходная емкость | 109pF |
| Напряжение пробоя сток-исток | -20V |
| Ток стока при нулевом напряжении затвора | -1μA |
| Термосопротивление переход-среда | 104°C/W |
