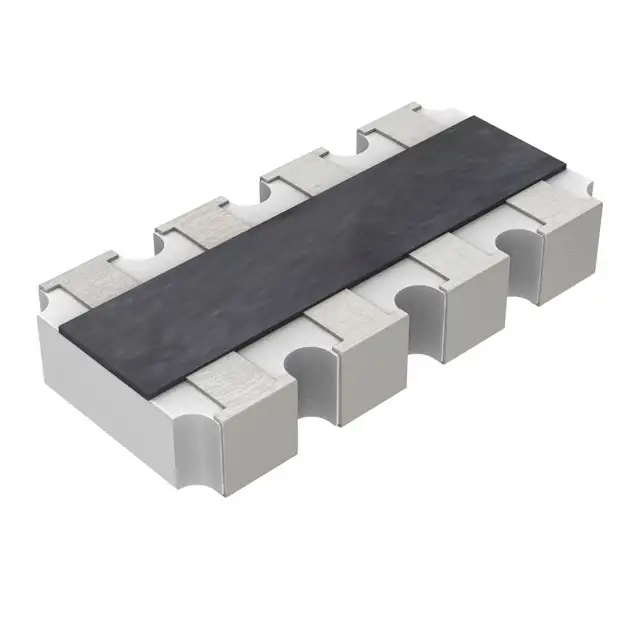

Резисторная сборка SMD 1206 4 резисторов по 8.2кОм
У поставщика
ПроизводительYageo
КатегорияРезисторные сборки
У поставщиков
4 700 шт.
Норм. уп.: 5000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт2,05 ₽
Сумма1 025,00 ₽
+ доплата 490,00 ₽
В наличии4 700 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 500 штюрлицам и ИП
от 900 — 1,64 ₽ (−20%)
Заказ со склада «Склад 13» с этой позицией — 1 025,00 ₽. До заказа без доплаты не хватает 16 275,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
500 шт · Склад 13 · 1 025,00 ₽
Описание
Резисторная сборка Yageo в корпусе 1206 объединяет четыре чип-резистора по 8.2 кОм каждый. Компонент имеет допуск 5% и рассчитан на рабочий диапазон температур от -55 до +155°C. Такая сборка применяется в промышленной автоматике и бытовой электронике для экономии места на плате.
Технические характеристики
| Серия | RC1206 |
| Корпус | 1206 |
| Тип монтажа | SMD |
| Испытание на долговечность | ±(1%+0.05Ω) for 1% tol; ±(3%+0.05Ω) for 5% tol |
| Допуск, % | 5 |
| Размеры | Ширина: 1.60 ±0.10 mm; Высота: 0.55 ±0.10 mm; Длина: 3.10 ±0.10 mm; Inner electrode 1: 0.45 ±0.20 mm; Inner electrode 2: 0.40 ±0.20 mm |
| Ток, А | 10 |
| Ном. мощность | 0.25W (1/4W) at 70°C |
| Выводы | Lead-free (pure Tin) |
| Паяемость | ≥95% covered |
| Термоудар | ±(0.5%+0.05Ω) for 1% tol; ±(1.0%+0.05Ω) for 5% tol |
| Тип компонента | General Purpose Chip Resistor |
| Прочность на изгиб | ±(1.0%+0.05Ω) for 1% tol; ±(1.0%+0.05Ω) for 5% tol |
| Макс. рабочее напряжение | 200V |
| Кратковременная перегрузка | ±(1.0%+0.05Ω) for 1% tol; ±(2.0%+0.05Ω) for 5% tol |
| Макс. перенапр. | 400V |
| Примечание | чип 1206 8.20К 5% (0603х4) Convex |
| Сопр. изоляции | ≥10 GΩ |
| Диапазон сопротивления, 1% | 1Ω to 10MΩ |
| Диапазон сопротивления, 5% | 1Ω to 22MΩ |
| Количество в упаковке 7 дюймов | 5000 units |
| Количество в упаковке 10 дюймов | 10000 units |
| Количество в упаковке 13 дюймов | 20000 units |
| Темп. коэф. | ±100 ppm/°C (10Ω < R ≤ 10MΩ); ±200 ppm/°C (R ≤ 10Ω, R > 10MΩ) |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Работа при низкой температуре | ±(0.5%+0.05Ω) for 1% tol; ±(1.0%+0.05Ω) for 5% tol |
| Сопротивление перемычки 0 Ом | < 0.05Ω |
| Диап. раб. темп. | -55°C to +155°C |
| Стойкость к теплу пайки | ±(0.5%+0.05Ω) for 1% tol; ±(1.0%+0.05Ω) for 5% tol |
| Описание (англ.) | Res Thick Film Array 8.2K Ohm 5% ±200ppm/C ISOL Epoxy 8-Pin 1206(4 X 0603) Convex SMD T/R |
| Диэлектрическая прочность | 500V |
| Рабочая температура | -55°C ~ 155°C |
