ЧИП-резистор толстопленочный сборка 510кОм ±5% ±200ppm/°C защитное покрытие 8-Pin 1206(4 X 0603) лента на катушке
У поставщика
ПроизводительYageo
КатегорияРезисторные сборки
У поставщиков
14 700 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 13
В наличии:14 700 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 400 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 1,99 |
| от 300 | 1,75 |
| от 600 | 1,55 |
| от 1 100 | 1,38 |
| от 2 100 | 1,24 |
Описание

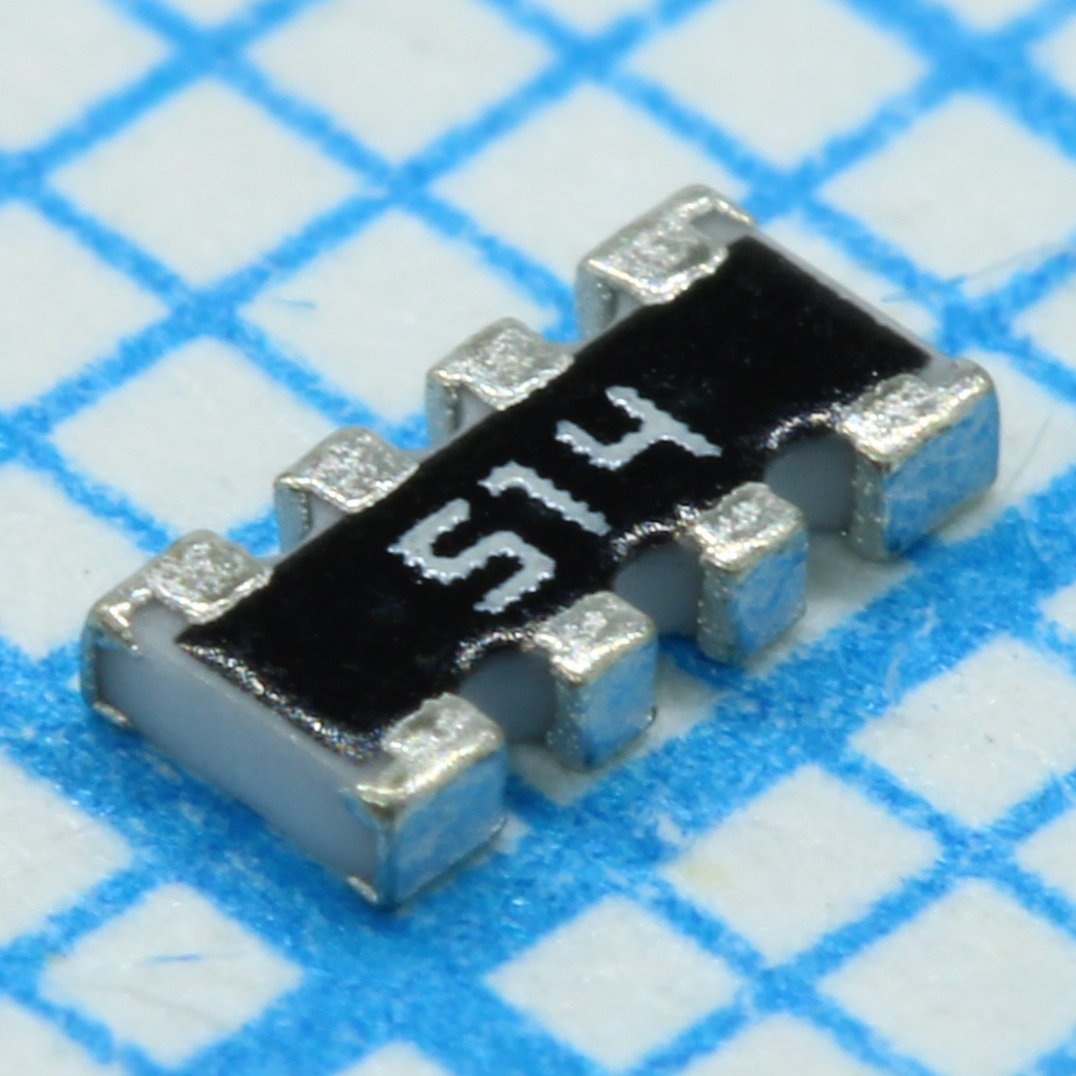

Yageo YC164-JR-07510KL — это толстопленочная резисторная сборка, выполненная в корпусе 8-Pin 1206 (4 x 0603). Номинал каждого из четырёх резисторов составляет 510 кОм с допуском ±5% и ТКС ±200 ppm/°C. Компонент имеет защитное покрытие, предназначен для поверхностного монтажа и поставляется на ленте. Применяется в цепях общего назначения, где требуется компактное размещение нескольких резисторов с идентичными параметрами.
Технические характеристики
| Серия | YC/TC |
| Маркировка | 1-Digit marking |
| Корпус | 1206 (4 x 0603) |
| Тип монтажа | SMD |
| Частота | — |
| Упаковка | Paper taping reel |
| Кол-во выводов | 8 |
| Размер катушки | 7 inch |
| Код размера | 164 |
| Подложка | High-grade ceramic |
| Допуск, % | 5 |
| Размеры | B: 0.30 ±0.15 mm; H: 0.65 ±0.05 mm; L: 3.20 ±0.15 mm; P: 0.80 ±0.05 mm; T: 0.60 ±0.10 mm; H1: 0.50 ±0.15 mm; W1: 1.60 ±0.15 mm; W2: 1.60 ±0.15 mm |
| Сопротивление | 510kΩ |
| Применение | SDRAM and DDRAM terminals, Computer applications, Consumer electronics, Mobile phone, telecom |
| Ёмкость | — |
| Выводы | Matte tin on Ni-barrier |
| Тип схемы | Convex |
| Ном. мощность | — |
| Тип компонента | Array Chip Resistor |
| Ном. ток | — |
| Соотв. RoHS | Да |
| Ном. напряжение | — |
| Resistor element | Thick film |
| Темп. диапазон | — |
| Halogen free epoxy | Да |
| Примечание | чип 1206 510К 5% (0603х4) Convex |
| Темп. коэф. | ±200ppm/°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Описание (англ.) | Res Thick Film Array 510K Ohm 5% ±200ppm/C ISOL Epoxy 8-Pin 1206(4 X 0603) Convex SMD T/R |
