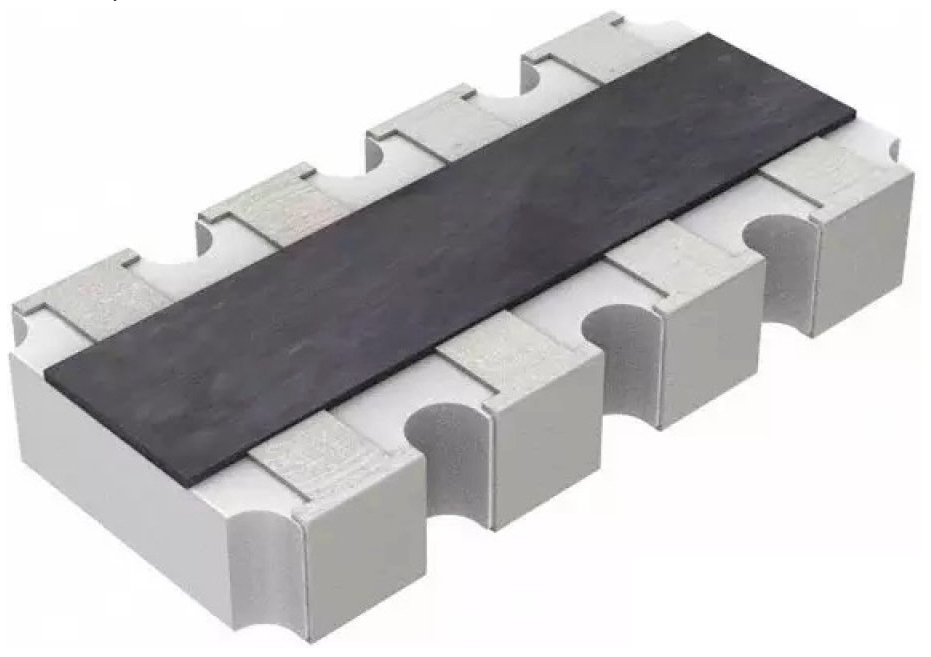

Резисторная сборка YC164-JR-0722RL
У поставщика
У поставщиков
185 362 шт.
Норм. уп.: 100
Цены поставщиков
Склад 39
В наличии:166 836 шт.
Срок поставки: до недели
Норм. уп.: 5000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,02 |
| от 3 350 | 0,81 |
| от 5 700 | 0,70 |
| от 9 550 | 0,61 |
| от 15 950 | 0,54 |
Склад 13
В наличии:18 500 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 600 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 1,37 |
| от 1 200 | 1,08 |
| от 2 300 | 0,85 |
| от 5 000 | 0,69 |
| от 10 000 | 0,61 |
Склад 12
В наличии:26 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 1000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,07 |
| от 100 | 1,44 |
| от 1 000 | 1,43 |
Описание
Резисторная сборка Yageo YC164-JR-0722RL в миниатюрном SMD-корпусе содержит четыре резистора номиналом 22 Ом с допуском ±5%. Компонент рассчитан на максимальное напряжение 50 В и мощность 1/16 Вт на каждый резистор, выдерживая ток до 2 А. Благодаря тонкопленочной конструкции и компактным размерам сборка подходит для автоматизированного монтажа в промышленной автоматике и бытовой электронике.
Технические характеристики
| MSL | MSL 1 |
| Тип | YC164 |
| Шаг | 0.80±0.05mm |
| Ширина | 3.20mm |
| Высота | 0.30mm |
| Длина | 1.60mm |
| Серия | YC164 |
| Маркировка | 3 digits E-24 series |
| Корпус | SMD |
| Тип монтажа | SMD |
| Класс MSL | MSL 1 |
| Уровень MSL | MSL 1 |
| Упаковка | Paper taping reel |
| Допуск, % | 5 |
| Ширина корпуса | 0.60mm |
| Размеры | 3.20±0.15mm x 1.60±0.15mm |
| Сопротивление | 22Ω |
| Ток, А | 2 |
| Артикул | YC164-JR-0722RL |
| Выводы | matte tin on Ni-barrier |
| Макс. напряжение | 50V |
| Конструкция | thick film |
| Ном. мощность | 1/16W |
| Тип упаковки | convex |
| Тип компонента | chip resistor array |
| Соотв. RoHS | Да |
| Шаг выводов | 0.30mm |
| Ном. напряжение | 50V |
| Voltage working | 50V |
| Напряжение перегрузки | 100V |
| Диапазон сопротивлений | 1Ω to 1MΩ |
| Voltage overload | 100V |
| Сопротивление перемычки | < 0.05Ω |
| Темп. диапазон | -55°C to +155°C |
| AEC-Q200 | Да |
| Halogen free epoxy | Да |
| Покрытие выводов | matte tin over Ni barrier |
| Макс. рабочее напряжение | 50V |
| Number of resistors | 4 |
| Макс. перенапр. | 100V |
| Темп. коэф. | ±200 ppm/°C |
| Диап. раб. темп. | -55°C to +155°C |
| Диэлектрическая прочность | 100V |
| Единица измерения | Ом |
| Количество резисторов | 4 |
| Номинальное сопротивление | 22 |
