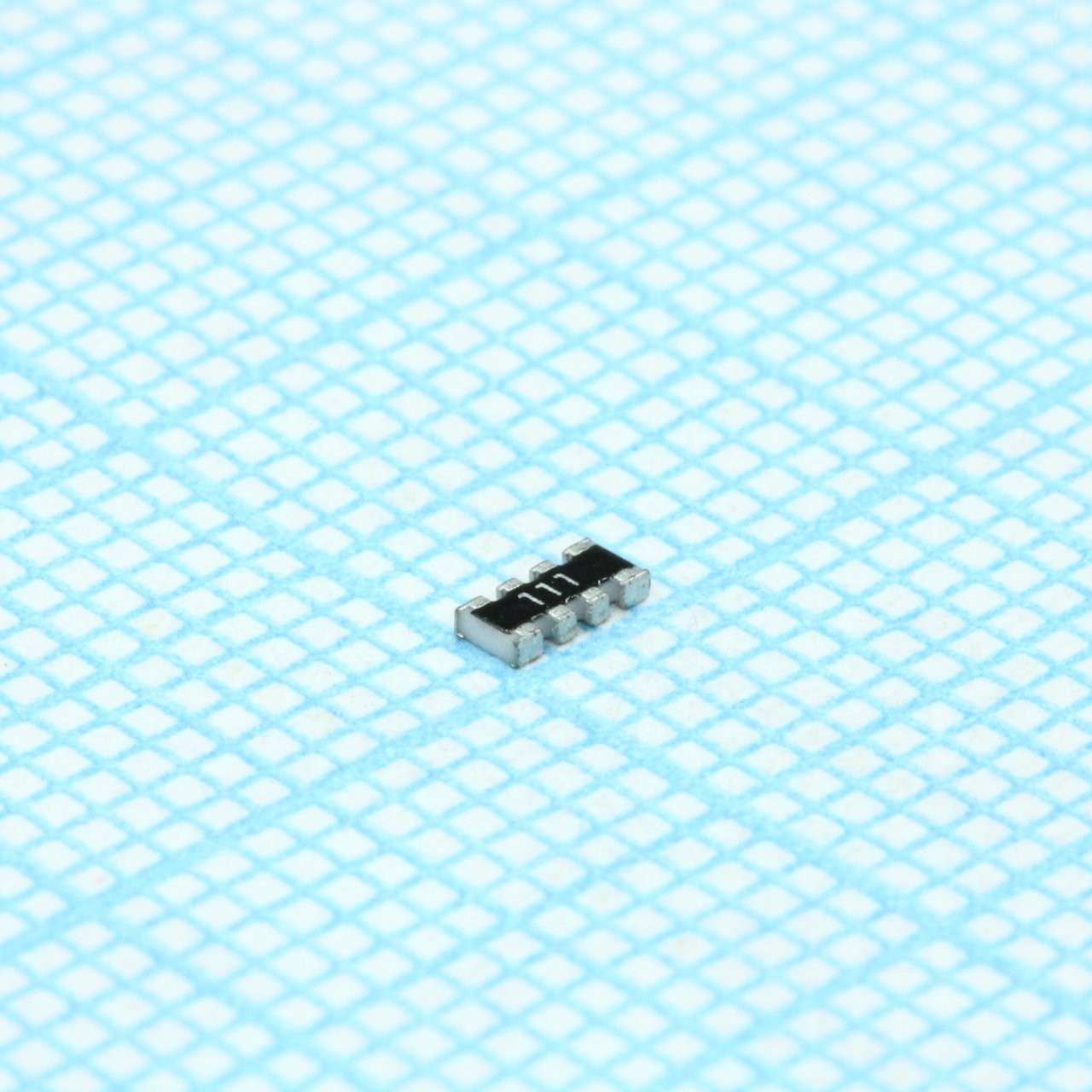

Резисторная сборка SMD 1206 4 резисторов по 110Ом
У поставщика
ПроизводительYageo
КатегорияРезисторные сборки
У поставщиков
6 900 шт.
Норм. уп.: 5000
Цены поставщиков
Склад 13
В наличии:6 900 шт
Срок поставки: до недели
Норм. уп.: 5000
Минимальная партия: 5000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 0,19 |
| от 1 900 | 0,16 |
| от 2 000 | 0,14 |
| от 3 100 | 0,13 |
| от 5 000 | 0,12 |
Описание
Резисторная сборка Yageo в корпусе 1206 объединяет четыре резистора по 110 Ом с допуском 5%. Компонент выполнен по толстоплёночной технологии и рассчитан на работу в диапазоне температур от -55°C до 155°C. Применяется в промышленной автоматике и бытовой электронике для компактного монтажа цепей согласования и ограничения тока.
Технические характеристики
| Серия | RC1206 |
| Корпус | 1206 |
| Тип монтажа | SMD |
| Life test | ±(1%+0.05Ω) for 1% tol; ±(3%+0.05Ω) for 5% tol |
| Допуск, % | 5 |
| Размеры | Ширина: 1.60 ±0.10 mm; Высота: 0.55 ±0.10 mm; Длина: 3.10 ±0.10 mm; Termination i1: 0.45 ±0.20 mm; Termination i2: 0.40 ±0.20 mm |
| Ток, А | 10 |
| Ном. мощность | 0.25W (1/4W) at 70°C |
| Выводы | Lead-free (pure Tin) |
| Паяемость | ≥95% covered |
| Термоудар | ±(0.5%+0.05Ω) for 1% tol; ±(1.0%+0.05Ω) for 5% tol |
| Тип компонента | General Purpose Chip Resistor |
| Прочность на изгиб | ±(1.0%+0.05Ω) for 1% tol; ±(1.0%+0.05Ω) for 5% tol |
| Макс. рабочее напряжение | 200V |
| Кратковременная перегрузка | ±(1.0%+0.05Ω) for 1% tol; ±(2.0%+0.05Ω) for 5% tol |
| Макс. перенапр. | 400V |
| Примечание | чип 1206 110 5% (0603х4) Convex |
| Сопр. изоляции | ≥10 GΩ |
| Resistance range 1pct | 1Ω to 10MΩ |
| Resistance range 5pct | 1Ω to 22MΩ |
| Количество в упаковке 7 дюймов | 5000 units |
| Packing quantity 10inch | 10000 units |
| Packing quantity 13inch | 20000 units |
| Темп. коэф. | ±100 ppm/°C (10Ω < R ≤ 10MΩ); ±200 ppm/°C (R ≤ 10Ω, R > 10MΩ) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Low temperature operation | ±(0.5%+0.05Ω) for 1% tol; ±(1.0%+0.05Ω) for 5% tol |
| Zero ohm jumper resistance | <0.05Ω |
| Диап. раб. темп. | -55°C to +155°C |
| Стойкость к теплу пайки | ±(0.5%+0.05Ω) for 1% tol; ±(1.0%+0.05Ω) for 5% tol |
| Описание (англ.) | Res Thick Film Array 110 Ohm 5% ±200ppm/C ISOL Epoxy 8-Pin 1206(4 X 0603) Convex SMD T/R |
| Диэлектрическая прочность | 500V |
| Рабочая температура | -55°C ~ 155°C |
