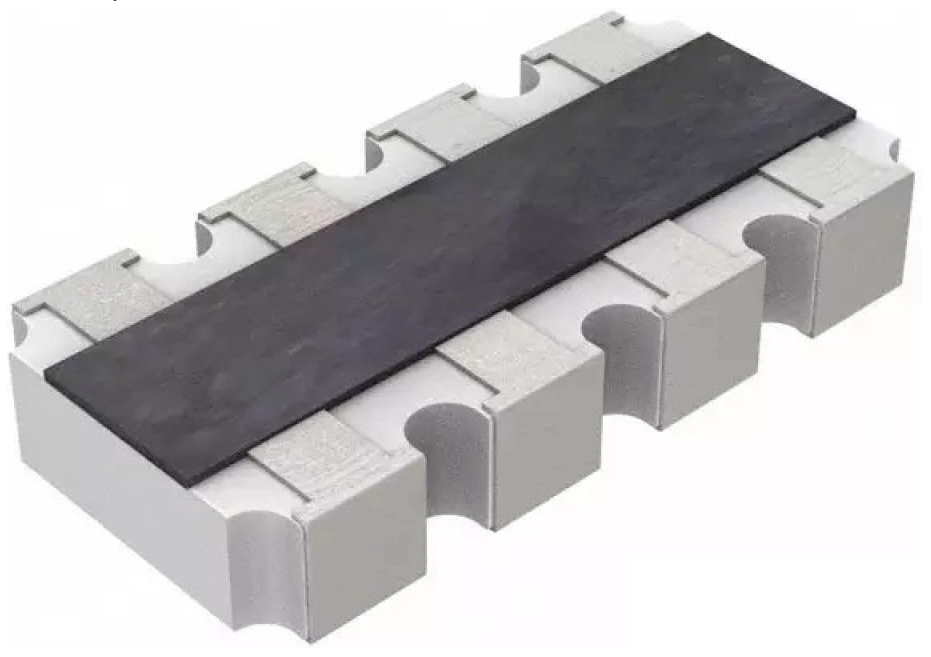

Резисторная сборка YC124-JR-071KL
У поставщика
У поставщиков
155 450 шт.
Норм. уп.: 10000
Цены поставщиков
Склад 39
В наличии:144 351 шт.
Срок поставки: до недели
Норм. уп.: 10000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 0,21 |
Склад 13
В наличии:11 099 шт
Срок поставки: до недели
Норм. уп.: 10000
Минимальная партия: 3000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 0,33 |
| от 1 100 | 0,28 |
| от 1 200 | 0,24 |
| от 2 100 | 0,22 |
| от 4 100 | 0,21 |
Описание
Резисторная сборка YC124-JR-071KL от Yageo представляет собой компактный чип-резисторный массив. Конструкция объединяет четыре резистора в одном корпусе, что экономит место на печатной плате. Номинал элемента составляет 1 кОм, сборка предназначена для поверхностного монтажа и широко применяется в цифровых и аналоговых схемах для подтяжки линий или согласования сигналов.
Технические характеристики
| Шаг | 0.50mm |
| Ширина | 1.00mm |
| Высота | 0.40mm |
| Длина | 2.00mm |
| Корпус | YC124 |
| Тип монтажа | SMD |
| Допуск | ±5% |
| Сопротивление | 1kΩ |
| Total power | 1/4W |
| Конфигурация | isolated |
| Соотв. RoHS | Да |
| Тип выводов | convex flat |
| AEC-Q200 | Да |
| Number of elements | 4 |
| Рабочее напряжение макс. | 25V |
| Макс. напр. перегрузки | 50V |
| Current max per element | 2.0A |
| Темп. коэф. | ±200ppm/°C |
| Power rating per element | 1/16W |
| Current rating per element | 1.0A |
| Диап. раб. темп. | -55°C to +155°C |
| Диэлектрическая прочность | 100V |
