Документация
Таблеточный тиристор, 1430A(70 C) 1900В
У поставщика
ПроизводительTechSem
У поставщиков
2 шт.
Цены поставщиков
Склад 13
В наличии:2 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5 993,62 |
| от 2 | 5 947,33 |
| от 3 | 5 892,46 |
| от 4 | 5 825,16 |
| от 5 | 5 738,22 |
Описание

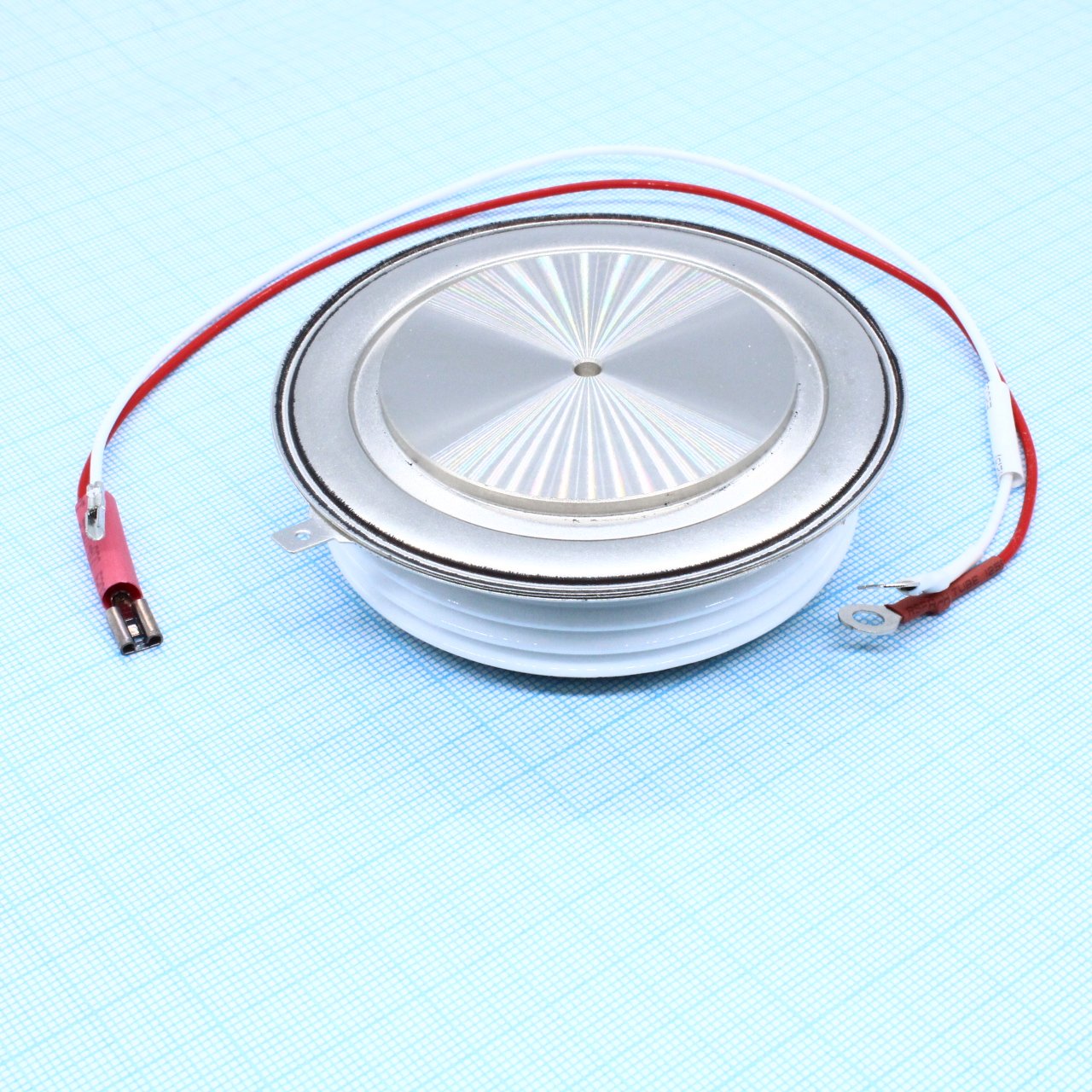

Таблеточный тиристор TechSem Y55KPH/1900V-KT54CT55 рассчитан на ток 1430 А при 70 °C и напряжение до 1900 В. Компонент выполнен в прочном таблеточном корпусе для надёжного монтажа. Применяется в мощных выпрямителях, преобразователях частоты и системах управления электроприводами.
Технические характеристики
| I²t | 1620 A²s × 10³ |
| Вес | 590g |
| Корпус | KT54cT55 |
| Тип монтажа | THT |
| Описание | Phase Control Thyristor |
| Артикул | Y55KPH |
| Clamping force | 26.0kN |
| Recovery charge | 1600μC |
| Threshold voltage | 0.97V |
| Mounting force max | 30kN |
| Mounting force min | 21kN |
| Holding current max | 300mA |
| Holding current min | 20mA |
| Peak on state voltage | 2.40V |
| Surge on state current | 18kA |
| Макс. темп. хр. | 140°C |
| Мин. темп. хр. | -40°C |
| Тип упаковки | Bulk (россыпь) |
| Average on state current | 1530A |
| Gate trigger current max | 300mA |
| Gate trigger current min | 40mA |
| Gate trigger voltage max | 3.0V |
| Gate trigger voltage min | 0.8V |
| Non trigger gate voltage | 0.3V |
| On state slope resistance | 0.27mΩ |
| Описание (англ.) | Tablet thyristor, 1430A (70C) 1900V |
| Repetitive peak reverse current | 100mA |
| Повторяющееся импульсное обратное напряжение | 1900V |
| Peak on state voltage conditions | ITM=3000A, F=26kN |
| Repetitive peak off state current | 100mA |
| Repetitive peak off state voltage | 1900V |
| Surge on state current conditions | 10ms half sine wave |
| Макс. темп. перехода | 125°C |
| Average on state current conditions | 180° half sine wave 50Hz, double side cooled, Tc=70°C |
| Repetitive peak reverse voltage max | 3000V |
| Thermal resistance case to heatsink | 0.004°C/W |
| Тепл. сопр. переход-корпус | 0.018°C/W |
| Repetitive peak off state voltage max | 3000V |
| Critical rate of rise of on state current | 150A/μs |
| Critical rate of rise of off state voltage | 1000V/μs |
