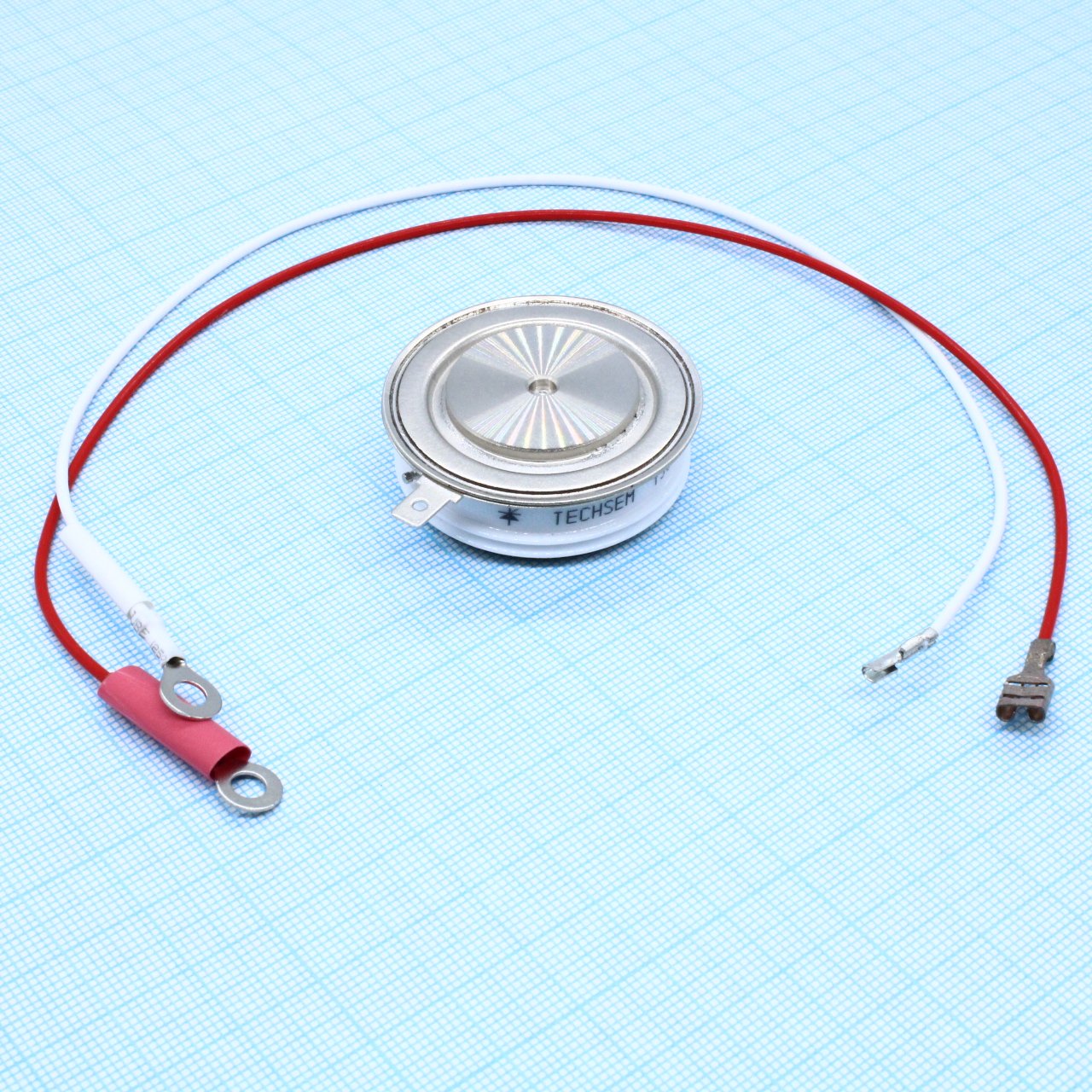

Тиристор таблеточного типа 850А(70 C) 800В
У поставщика
ПроизводительTechSem
У поставщиков
31 шт.
Цены поставщиков
Склад 13
В наличии:31 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 166,49 |
| от 2 | 1 155,81 |
| от 3 | 1 143,01 |
| от 4 | 1 127,13 |
| от 5 | 1 106,42 |
Описание
Тиристор таблеточного типа от TechSem. Рассчитан на ток 850 А при 70 °C и напряжение до 800 В. Компонент выполнен в прочном корпусе для мощных коммутаций. Применяется в промышленной автоматике и силовых преобразователях.
Технические характеристики
| Корпус | Metal case with ceramic insulator |
| Тип | Phase Control Thyristor |
| Di dt | 100 A/μs |
| Dv dt | 1000 V/μs |
| Вес | 80g |
| Outline | KT25aT |
| Корпус | KT25aT |
| Тип монтажа | Press-fit |
| I2t fusing | 405000 A²s |
| Артикул | Y30KPC/800V-KT25AT |
| Clamping force | 5.3-10 kN (typical 7kN) |
| Gate peak power | 100W (100μs pulse) |
| Ток удержания | 20-200 mA |
| Recovery charge | 1030 μC |
| Высота | 14.6mm |
| Voltage threshold | 0.70V |
| Gate average power | 2W |
| Диаметр | 40mm |
| Gate trigger current | 35-250 mA |
| Gate trigger voltage | 0.8-2.5V (25°C) |
| Current on state mean | 1000A (Tc=55°C, 180° half sine), 690A (Tc=85°C, 180° half sine), 850A (Tc=70°C, interpolated) |
| Voltage on state peak | 1.24V (at 1550A) |
| Current on state surge | 9.0kA (10ms half sine) |
| Тип упаковки | Bulk (россыпь) |
| Non trigger gate voltage | 0.3V (125°C) |
| Resistance on state slope | 0.35mΩ |
| Диап. темп. хр. | -40 to 140°C |
| Описание (англ.) | Thyristor of button type 850A (70 C) 800V |
| Voltage reverse repetitive peak | 800V |
| Voltage off state repetitive peak | 800V |
| Operating temperature junction max | 125°C |
| Thermal resistance case to heatsink | 0.010 °C/W |
| Тепл. сопр. переход-корпус | 0.045 °C/W (double side cooled) |
