Документация
Передатчик токовой петли 4-20мА
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
286 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:286 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 105,79 |
| от 21 | 98,39 |
| от 41 | 92,36 |
| от 81 | 87,86 |
| от 161 | 84,50 |
Описание

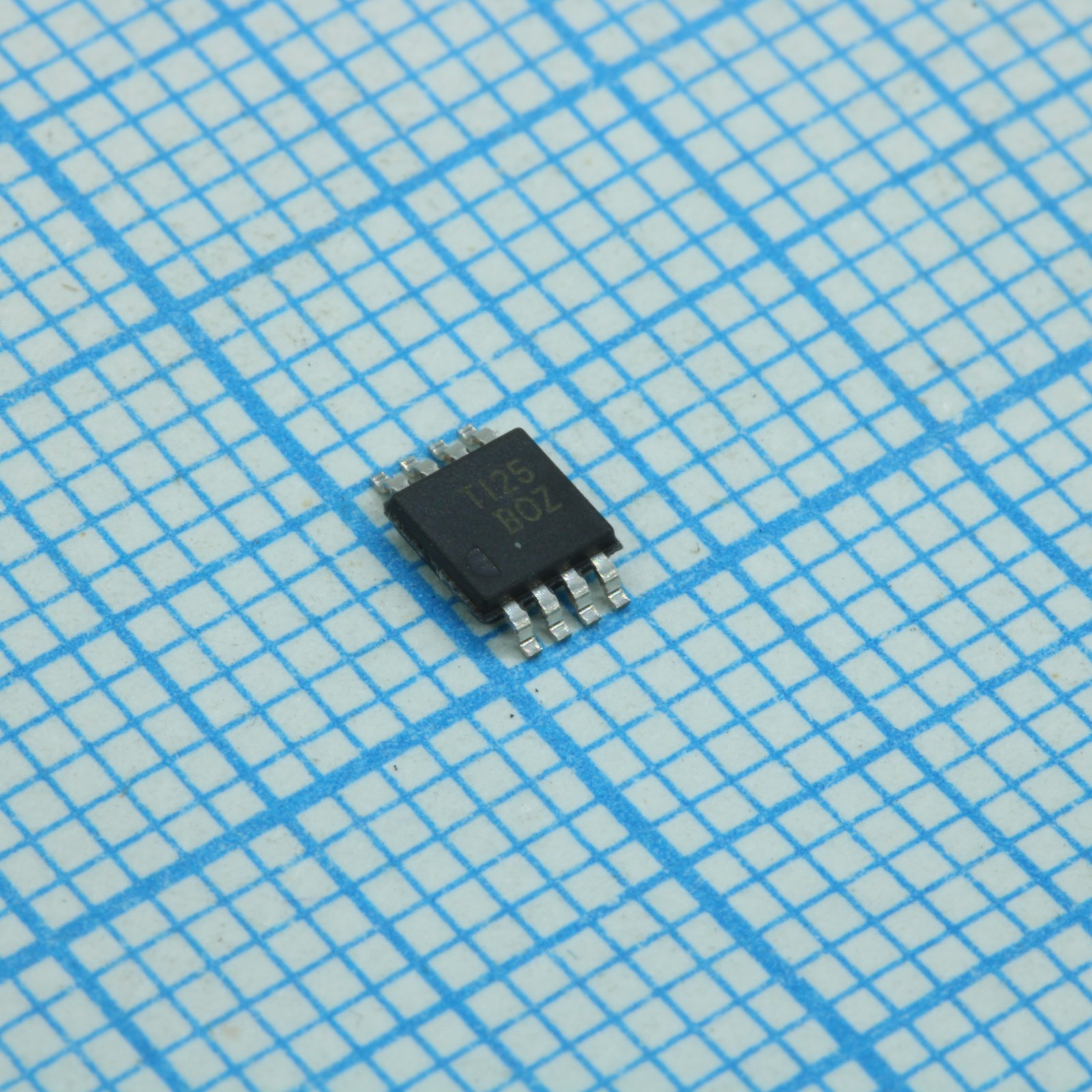

Микросхема XTR117AIDGKR от Texas Instruments — это передатчик токовой петли 4-20 мА. Работает в двухпроводной схеме, выпускается в компактном корпусе VSSOP8. Обеспечивает точную передачу сигнала от датчиков и детекторов. Применяется в промышленной автоматике и системах удаленного мониторинга.
Технические характеристики
| Корпус | MSOP-8 |
| Тип монтажа | SMD |
| Скорость нарастания | 3.2mA/µs |
| Current gain | 100 A/A |
| Корпус | VSSOP8 |
| Тип компонента | 4-20mA Current-Loop Transmitter |
| Esd rating cdm | 1000V |
| Рейтинг ЭСР HBM | 2000V |
| Span error max | 0.4% |
| Nonlinearity max | 0.02% |
| Regulator voltage | 5V |
| Span error typical | 0.05% |
| Макс. напр. пит. | 40V |
| Мин. напр. пит. | 7.5V |
| Тепловое сопротивление | 150°C/W |
| Nonlinearity typical | 0.003% |
| Диапазон выходного тока | 0.20mA to 25mA |
| Макс. ток покоя | 200µA |
| Regulator accuracy max | ±0.1V |
| Small signal bandwidth | 380kHz |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Under scale current min | 0.13mA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. напряжение смещения | ±500µV |
| Over scale current limit | 32mA |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Ток покоя тип. | 130µA |
| Вх. ток смещ. тип. | -35nA |
| Regulator accuracy typical | ±0.05V |
| Макс. напряжение питания | 50V |
| Типовое входное напряжение смещения | ±100µV |
| Описание (англ.) | Sensor and Detector Interface 2-Wire |
| Regulator short circuit current | 12mA |
