Прецизионный преобразователь-передатчик напряжение-ток (0-20мА, 4-20мА, 5-25мА)
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
43 шт.
Норм. уп.: 30
Цены поставщиков
Склад 12
В наличии:43 шт
Срок поставки: до недели
Норм. уп.: 30
Минимальная партия: 300 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 124,20 |
| от 30 | 99,41 |
Описание

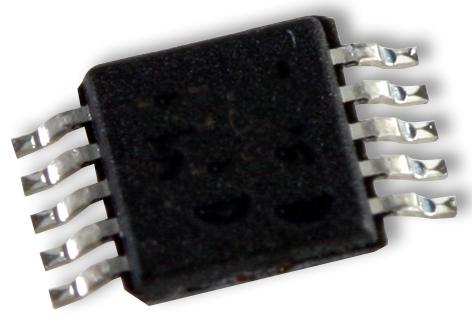

Texas Instruments XTR111AIDGQT — прецизионный преобразователь напряжение-ток. Поддерживает выходные токовые петли 0–20 мА, 4–20 мА и 5–25 мА, выпускается в компактном корпусе MSOP10. Применяется в промышленной автоматике и системах управления технологическими процессами.
Технические характеристики
| Тип монтажа | SMD |
| Nonlinearity | 0.002% typical, 0.02% max |
| Offset drift | 1µV/°C |
| Тип упаковки | MSOP-10 |
| Корпус | MSOP10 |
| Ограничение тока | 42±6 mA |
| Рейтинг ЭСР HBM | 2000V |
| Output resistance | >1 GΩ |
| Ток покоя | 450 µA typical, 550 µA max |
| Transfer function | Iout = 10 * VIN / RSET |
| Входной ток смещения | 15 nA typical, 25 nA max |
| Макс. вых. ток | 36mA |
| Мин. выходной ток | 0.1mA |
| Макс. напр. пит. | 44V |
| Мин. напр. пит. | 7V |
| Диап. вх. напр. | 0V to 12V |
| Span error accuracy | 0.015% typical |
| Вх. напр. смещ. | 0.3 mV typical, 1.5 mV max |
| Specified supply range | 8V to 40V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Regulator output current | 5 mA |
| Voltage regulator output | 3V (2.85V to 3.15V) |
| Диап. темп. хр. | -65°C to +150°C |
| Thermal resistance ja dfn | 70°C/W |
| Thermal resistance ja msop | 63°C/W |
| Диап. раб. темп. | -40°C to +85°C |
| Описание (англ.) | PREC VOLT-CURR CONV/TX 10MSOP |
| Error flag output low voltage | 0.8V at 2.2mA |
| Digital input od low threshold | 0.6V |
| Specified output current range | 0.1mA to 25mA |
| Digital input od high threshold | 1.8V |
