Прецизионный преобразователь-передатчик напряжение-ток. Вход 0-5В или 0-10В. Выход 0-20мА или 5-25мА.
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
18 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:18 шт
Срок поставки: до недели
Норм. уп.: 25
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 738,56 |
| от 2 | 1 657,09 |
| от 4 | 1 590,74 |
| от 7 | 1 541,47 |
| от 13 | 1 504,82 |
Описание

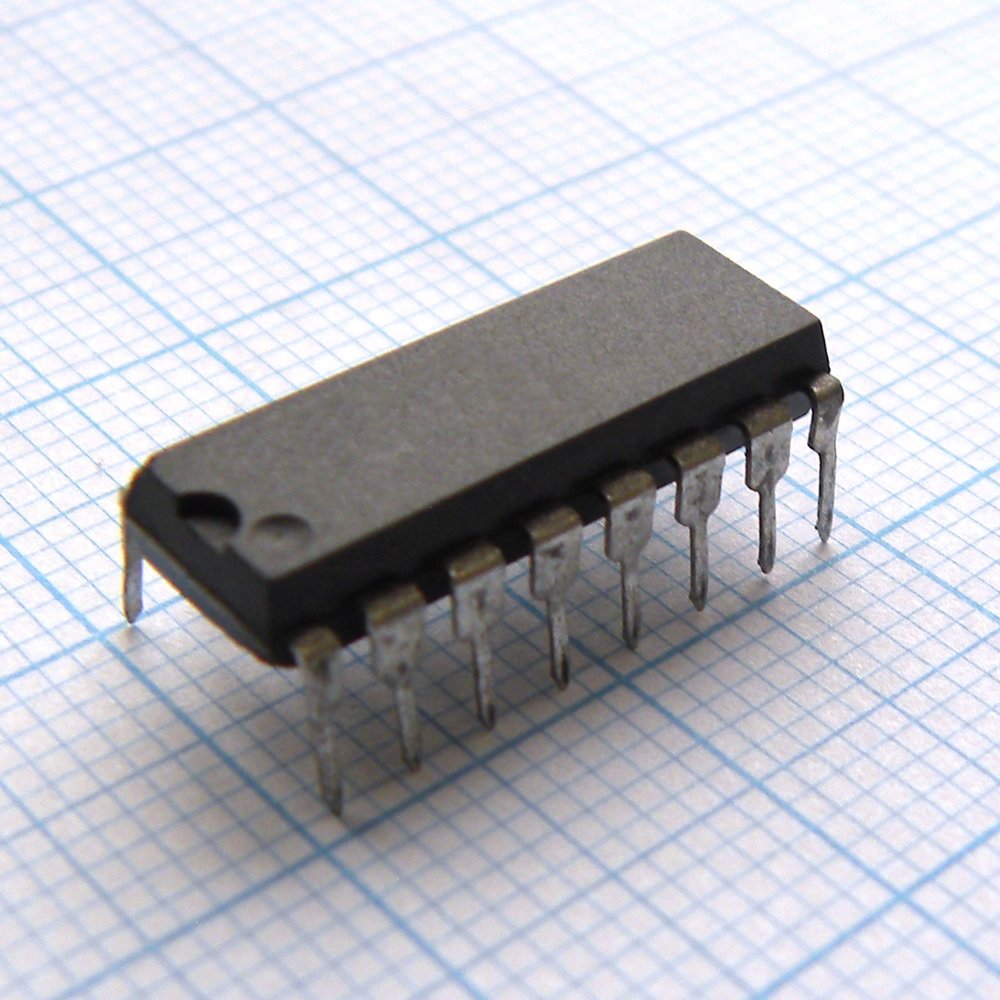

Прецизионный преобразователь напряжение-ток XTR110KP от Texas Instruments. Работает с входными сигналами 0-5В или 0-10В и выдает ток 0-20мА или 5-25мА в корпусе DIP16. Подходит для промышленной автоматики и систем сбора данных.
Технические характеристики
| Тип монтажа | THT |
| Кол-во выводов | 16 |
| Скорость нарастания | 1.3 mA/µs |
| Тип упаковки | 16-Pin Plastic DIP |
| Корпус | DIP16 |
| Nonlinearity max | 0.025% of span |
| Output resistance | 10e9 Ω |
| Ток покоя | 3mA to 4.5mA |
| Опорное напряжение | 10V |
| Макс. напр. пит. | 40V |
| Мин. напр. пит. | 13.5V |
| Диап. вх. напр. | 0V to 5V or 0V to 10V |
| Nonlinearity typical | 0.01% of span |
| Диапазон выходного тока | 0mA to 20mA or 4mA to 20mA or 5mA to 25mA |
| Input resistance vin1 | 27kΩ |
| Input resistance vin2 | 22kΩ |
| Short circuit duration | Continuous to common and +VCC |
| Тип упаковки | Tube (туба) |
| Input resistance vref in | 19kΩ |
| Абс. макс. входное напряжение | +VCC |
| Макс. напряжение питания | 40V |
| Диап. раб. темп. | 0°C to +70°C |
| Settling time to 0.1 percent | 15µs |
| Описание (англ.) | Voltage to Current Converter 16-Pin PDIP Tube |
| Settling time to 0.01 percent | 20µs |
| Absolute max output current internal | 40mA |
