Источник питания XTR-480-24
У поставщика
У поставщиков
76 шт.
Цены поставщиков
Склад 16
В наличии:76 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7 255,86 |
Описание

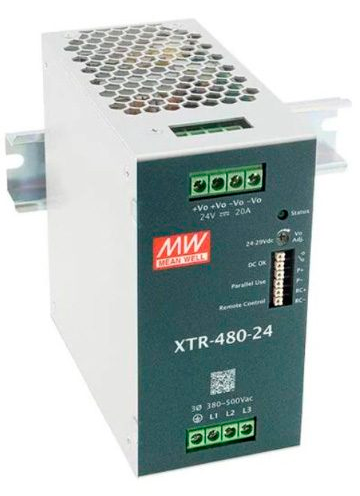

Источник питания MEAN WELL XTR-480-24 — промышленный модуль для DIN-рейки с бесвентиляторным охлаждением. Модель выдает 24 В постоянного тока, имеет пиковую мощность до 960 Вт и КПД 94%. Ультратонкий корпус шириной 63 мм и конформное покрытие платы подходят для работы на высоте до 5000 м. Применяется в промышленной автоматике и системах управления.
Технические характеристики
| Модель | XTR-480-24 |
| Вес | 1.18 kg |
| Охлаждение | fanless, free air convection |
| Упаковка | 8 pcs/11.2 kg/1.28 CUFT |
| Особенности | conformal coating, ultra slim 63mm width, overvoltage category III, altitude up to 5000m |
| Тип монтажа | DIN rail (TS-35/7.5 or 15) |
| Время нарастания | 60ms/400Vac |
| Вибрация | 10~500Hz, 2G, 60min each axis |
| Размеры | 63 x 125.2 x 125 mm (W x H x D) |
| Тип входа | three-phase AC / dual phase / DC |
| Время установки | 800ms/400Vac |
| Тип выхода | single output DC |
| Тип упаковки | industrial module |
| Пиковая мощность 5с | 960W |
| Ток AC типовой | 0.85A/400Vac |
| Тип. КПД | 94% |
| Дистанционное управление | RC+ ~ RC- short or <0.5Vdc for OFF, open or 2~5Vdc for ON |
| Ток утечки | <3.5mA/530Vac |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±1.0% |
| Пиковый ток 5с | 40A |
| Помехоустойчивость ЭСР | Level 4, 15kV air, 8kV contact |
| Время удержания тип. | 20ms/400Vac |
| Коэфф. мощности тип. | ≥0.9/400Vac |
| Станд. безоп. | UL/CUL 61010-1/-2-201, TUV BS EN/EN 62368-1, IEC 61558-1/2-16, etc. |
| Влажн. хранения | 10~95% RH non-condensing |
| Рабочая влажность | 20~95% RH non-condensing |
| Выходное напряжение DC | 24V |
| Допуск напряжения | ±1.0% |
| Устойчивость к импульсам | Level 4, 2kV line-line, 4kV line-earth |
| MTBF MIL-HDBK-217F | 167.4K hrs min (25°C) |
| Выходная мощность номин. | 480W |
| Защита от перегр. | 105%~200% rated output power, constant current limiting after 5s |
| Возможность параллельного соед. | up to 1920W (3+1) |
| Сопр. изоляции | >100 MOhms at 500VDC, 25°C, 70% RH |
| Mtbf telcordia sr332 | 1267.7K hrs min |
| Диапазон выходного тока | 0~20A |
| Выходной ток номин. | 20A |
| Функции защиты | overload, overvoltage, over temperature, short circuit |
| Макс. пульсации и шум | 120mVp-p |
| Излучаемая эмиссия ЭМС | Class B (CISPR32) |
| Диапазон вх. частоты | 47~63Hz |
| Кондуктивная эмиссия ЭМС | Class B (CISPR32) |
| Помехоустойчивость кондуктивная | Level 3, 10V/m |
| Emc immunity efi burst | Level 4, 4kV |
| Диапазон входного AC | 320~600Vac (three-phase, dual phase possible) |
| Диапазон входного напряжения DC | 450~800Vdc |
| Темп. коэф. | ±0.03%/°C (0~60°C) |
| Выдерживаемое напряжение вх-земля | 2.5KVac |
| Выдерживаемое напряжение вх/вых | 4.87KVac |
| Выдерживаемое напряжение вых-земля | 0.5KVac |
| Диапазон регулировки напряжения | 24~29V |
| Пусковой ток холодного старта | 10A/500Vac |
| Диап. темп. хр. | -40~+85°C |
| Раб. диапазон темп. | -40~+85°C |
| Номинал контактов реле DC OK | 30Vdc/1A, 30Vac/0.5A resistive |
| Провалы и прерывания напряжения | >95% dip 0.5 periods, 30% dip 25 periods, >95% interruption 250 periods |
| Выдерживаемое напряжение DC OK | 0.5KVac |
| Устойчивость к магнитному полю ЭМС | Level 4, 30A/m |
| ЭМС устойчивость к полю | Level 3, 10V/m |
| Защита от перегрева | shut down or hiccup, auto recover |
| Тип защиты от перенапряжения | shut down, re-power on to recover |
| Диапазон защиты от перенапряжения | 30~35V |
| Потребление без нагрузки (дист. вкл.) | 5.0W/400Vac |
| Потребление без нагрузки (дист. выкл.) | 3.0W/400Vac |
