Интерфейс USB одноканальный USB UART 128B TX & 384B RX FIFO
У поставщика
ПроизводительMaxLinear
КатегорияМикросхемы
У поставщиков
142 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:142 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 213,06 |
| от 12 | 199,69 |
| от 23 | 188,78 |
| от 45 | 180,67 |
| от 90 | 174,63 |
Описание
Микросхема интерфейса USB от MaxLinear преобразует USB-сигнал в последовательный UART. Оснащена встроенными FIFO-буферами: 128 байт на передачу и 384 байта на приём. Выполнена в компактном корпусе QFN16, поставляется на ленте. Подходит для встраиваемых систем, промышленной автоматики и устройств сбора данных.
Технические характеристики
| Корпус | QFN-16 |
| Тип монтажа | SMD |
| Data bits | 7, 8, 9 |
| Выводы GPIO | GPIO0/RI#, GPIO1/CD#, GPIO2/DSR#, GPIO3/DTR#, GPIO4/CTS#, GPIO5/RTS#/RS485 |
| Интерфейс | USB 2.0 Full-Speed to UART |
| Упаковка | Tape and Reel |
| Кол-во выводов | 16 |
| Stop bits | 1, 2 |
| ESD рейтинг | ±15 kV HBM on USBD+/USBD- |
| Vbus sense | Да |
| Описание | Enhanced 1-channel Full-Speed USB UART with 128B TX & 384B RX FIFO |

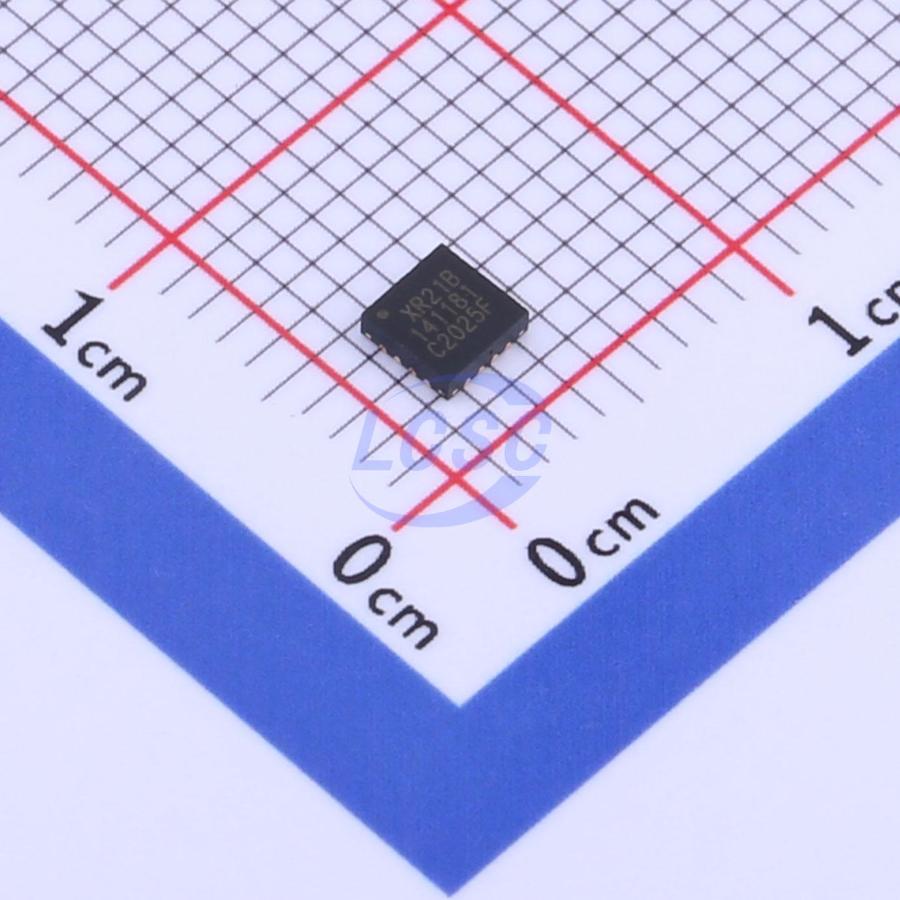

| Артикул | XR21B1411IL16TR-F |
| Clock source | Internal oscillator; no external crystal required |
| Flow control | Automatic RTS/CTS, DTR/DSR, Xon/Xoff |
| Lowpower pin | Да |
| Производитель | Exar Corporation |
| Parity modes | Odd, even, mark, space, no parity |
| Rx fifo size | 384 bytes |
| Tx fifo size | 128 bytes |
| Device status | Active |
| Usb data rate | 12 Mbps |
| Multidrop mode | Да |
| Соотв. RoHS | Да |
| Напряжение питания | 5V |
| Usb compliance | USB 2.0 Full-Speed (12 Mbps) |
| Half duplex mode | Да |
| Otp programmable | Да |
| Supported drivers | Windows 2000/XP/Vista/7/8/8.1/10, Windows CE 4.2/5.0/6.0/7.0, Linux, Mac |
| Usb serial number | Unique preprogrammed |
| Uart baud rate max | 12 Mbps |
| Remote wakeup input | Да |
| Vio ref voltage range | 1.6V to 3.6V |
| Input voltage tolerance | 5V tolerant |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Internal clock frequency | 6 MHz, 12 MHz, 24 MHz, 48 MHz programmable |
| Rs485 half duplex control | Да |
| Диап. раб. темп. | -40°C to +85°C |
| Описание (англ.) | USB Interface IC 1Ch FS USB UART128B TX & 384B RX FIFO |
| Vbus sense decoupling capacitor | 0.1 µF |
| Usb suspend resume remote wakeup | Да |
| Recommended lowpower pull resistor | 10 kΩ |
