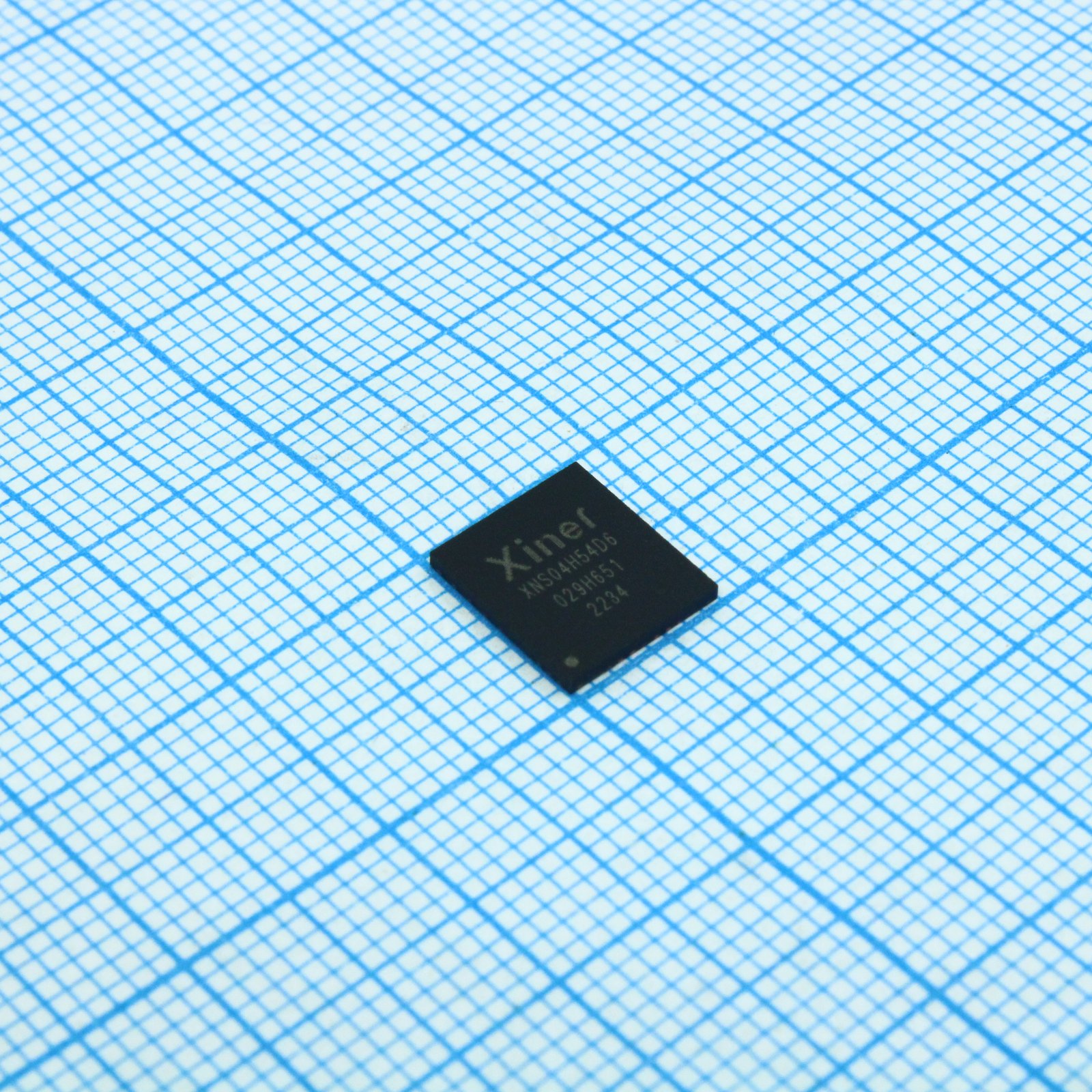

Силовой модуль IGBT управления двигателем трехфазный 4A 600В PQFN8*9
У поставщика
ПроизводительXiner
КатегорияМикросхемы
У поставщиков
5 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:5 шт
Срок поставки: до недели
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 515,29 |
| от 4 | 509,23 |
| от 7 | 501,70 |
| от 13 | 491,73 |
| от 40 | 477,79 |
Описание
Силовой модуль IGBT от Xiner для управления трехфазными двигателями. Рассчитан на ток до 4 А и напряжение 600 В, выпускается в компактном корпусе PQFN 8x9 мм. Применяется в приводах электродвигателей, промышленной автоматике и частотных преобразователях.
Технические характеристики
| Корпус | PQFN |
| Тип монтажа | SMD |
| Размеры | 8x9mm |
| Описание | 4A/600V half-bridge IPM for advanced appliance motor drive applications |
| Input logic | 3.3V |
| Артикул | XNS04H54D6 |
| Bootstrap vrrm | 600V |
| Idp peak current | 12A |
| Input logic type | Active high HIN and LIN |
| Ток стока непрерывный 25C | 4A |
| Id continuous 80c | 2.5A |
| Напр. изоляции | 1500VRMS |
| Vcc supply voltage | 25V |
| T on switching time | 0.75us |
| T rr switching time | 100ns |
| T off switching time | 0.95us |
| Dt built in dead time | 300ns |
| E on switching energy | 500uJ |
| E off switching energy | 150uJ |
| Тип упаковки | Bulk (россыпь) |
| Pd max power dissipation | 50W |
| Tstg storage temperature | -40~150°C |
| Vin input signal voltage | -0.3~VCC+0.3V |
| Vpn dc link input voltage | 600V |
| Iqbs quiescent vbs current | 70uA |
| Iqcc quiescent vcc current | 0.76mA |
| T fil in input filter time | 300ns |
| Vbs high side bias voltage | 25V |
| Iin plus input bias current | 20uA |
| Bootstrap if forward current | 0.5A |
| Iin minus input bias current | 1uA |
| Rth jct junction to case top | 25°C/W |
| Ts lead soldering temperature | 260°C |
| Rth jcb junction to case bottom | 2.0°C/W |
| Tj operating junction temperature | -50~150°C |
| Bootstrap ifp peak forward current | 1.5A |
| Uvccr low side under voltage reset | 8.6V |
| Uvbsr high side under voltage reset | 7.8V |
| Vih on threshold voltage logic high | 2.8V |
| Vil off threshold voltage logic low | 0.6V |
| Bvdss drain source breakdown voltage | 600V |
| Idss zero gate voltage drain current | 10uA |
| Uvccd low side under voltage detection | 8.1V |
| Vsd drain source diode forward voltage | 1.3V |
| Rbs oa reverse bias safe operating area | Full Square |
| Uvbsd high side under voltage detection | 7.2V |
| Vce sat collector emitter saturation voltage | 2.1V |
