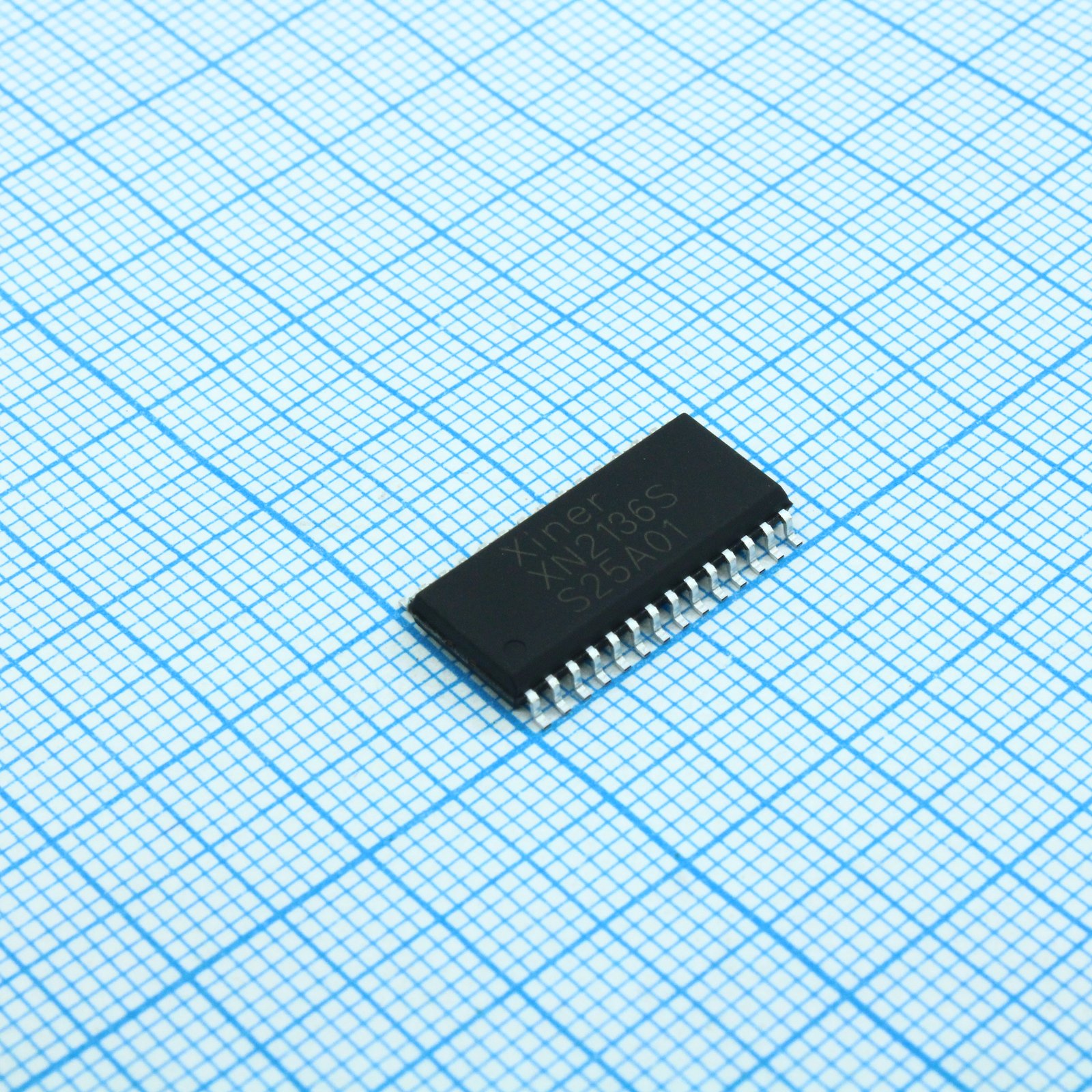

Трёхфазный драйвер IC 600В, I вых 200/400mA SOP28
У поставщика
ПроизводительXiner
КатегорияМикросхемы
У поставщиков
13 шт.
Норм. уп.: 20
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт323,13 ₽
Сумма1 615,65 ₽
+ доплата 490,00 ₽
В наличии13 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 9 — 312,11 ₽ (−3%)
Заказ со склада «Склад 13» с этой позицией — 1 615,65 ₽. До заказа без доплаты не хватает 15 684,35 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 1 615,65 ₽
Описание
Трёхфазный драйвер IC от Xiner рассчитан на напряжение до 600 В и выходной ток 200/400 мА. Микросхема выполнена в корпусе SOP28, упаковка — туба или лента. Применяется в промышленной автоматике и приводах электродвигателей.
Технические характеристики
| RoHS | Соответствует |
| Корпус | SOP28 |
| Тип монтажа | SMD |
| Топология | 3 Phase |
| Itrip voltage max | 5V |
| Макс. напряжение смещения | 600V |
| Rcin voltage range | VSS to VCC |
| Логическая совместимость | 3.3V/5V/15V |
| Диап. вых. напр. | 10V-17.5V |
| Мин. длительность импульса входа | 0.5us |
| Макс. рассеиваемая мощность | 1.6W |
| Com power ground range | -5V to 5V |
| Floating supply voltage | 10V-20V |
| Supply voltage low side | 10V-20V |
| Тип упаковки | Туба/Лента |
| Макс. темп. перехода | 150C |
| Propagation delay on off | 600ns/600ns |
| Диапазон темп. окр. | -40C to 125C |
| Диапазон входного лог. напряжения | VSS to VCC |
| Диап. темп. хр. | -50C to 150C |
| Fault output voltage range | VSS to VCC |
| Температура пайки выводов | 300C |
| Выходной ток (прием/источник) | 0.2A/0.35A |
| Negative transient tolerance | -50V |
| Термосопротивление переход-среда | 78C/W |
| High side floating well return voltage max | 600V |
| High side floating well return voltage min | -25V |
| High side floating well supply voltage max | 625V |
