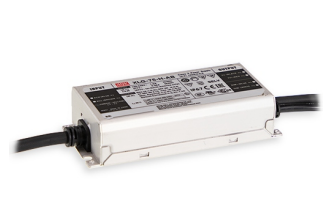

Источник напряжения XLG-75-H-A
У поставщика
У поставщиков
1 141 шт.
Норм. уп.: 14
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 395,68 |
Цены поставщиков
Склад 2
В наличии:104 шт
Срок поставки: до 2 недель
Норм. уп.: 14
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 395,68 |
Склад 16
В наличии:789 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 721,97 |
Склад 39
В наличии:217 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 764,78 |
| от 3 | 1 719,94 |
| от 4 | 1 696,68 |
| от 7 | 1 677,79 |
| от 12 | 1 655,28 |
Склад 13
В наличии:31 шт
Срок поставки: до недели
Норм. уп.: 24
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 084,61 |
| от 2 | 1 989,63 |
| от 3 | 1 912,25 |
| от 5 | 1 854,81 |
| от 10 | 1 812,09 |
Описание
Источник напряжения XLG-75-H-A от MEAN WELL — это светодиодный драйвер с выходной мощностью 75 Вт и стабилизированным выходным током. Модель выполнена в герметичном металлическом корпусе со степенью защиты IP67, имеет КПД до 91% и регулировку тока через встроенный потенциометр. Подходит для уличного и промышленного LED-освещения.
Технические характеристики
| Серия | XLG-75 |
| Модель | XLG-75-H-A |
| Мощность | 75 Вт |
| КПД | up to 91% (typical not specified for H model) |
| Пусковой ток | 50A (cold start, 230VAC) |
| Время удержания | 10ms/230VAC, 10ms/115VAC |
| Упаковка | 0.58Kg; 24pcs/15Kg/0.85CUFT |
| MTBF | 1232.28K hrs min. Telcordia SR-332 (Bellcore); 376.3Khrs min. MIL-HDBK-217F (25℃) |
| Тип | LED driver |
| Вес | 0.58 kg |
| Охлаждение | Fanless design, free air convection |
| Функция | Io adjustable via built-in potentiometer |
| Срок службы | >50,000 hrs |
| Тип монтажа | metal case, screw mounting (typical) |
| Гарантия | 5 years |
| Степень IP | IP67 |
| Изоляция | SELV, LVLE and Class 2 power unit (except for L type) |
| Срок службы | >50,000 hours (at Tcase ≤75°C) |
| Вибрация | 10-500Hz, 5G, 12min/cycle, 72min each axis |
| Переменный ток | 1.0A/115VAC, 0.45A/230VAC, 0.38A/277VAC |
| Размеры | 140 x 63 x 32 mm (L x W x H) |
| Время установки | 500ms @230VAC, 1200ms @115VAC |
| Описание | 75W Constant Power Mode LED Driver |
| Тип выхода | constant current |
| Ном. мощность | 75W |
| ЭМС излучение | EN55015 (CISPR15) conducted and radiated |
| Помехоустойчивость | EN61547 (ESD, radiated, EFT, surge, conducted, magnetic field, voltage dips) |
| Вых. мощность | 75W |
| Коэф. мощности | 0.97/115VAC, 0.95/230VAC, 0.92/277VAC (typical at full load) |
| Working temp | Tcase=-40~+90℃ |
| Вх. ток | 0.45A @230VAC (typical) |
| Макс. темп. корпуса | Tcase=+90℃ |
| Мощность без нагрузки | <0.5W (standard version) |
| Ном. ток | 1400mA |
| Пульсация тока | 3.0% (at rated current) |
| Диап. частот | 47~63Hz |
| Вх. частота | 47-63Hz |
| Ток утечки | <0.75mA @277VAC |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±1% |
| Время нарастания | 500ms, 100ms/230VAC; 1200ms, 100ms/115VAC |
| Функция диммирования | 3 in 1 dimming (0~10Vdc, 10V PWM signal and resistance) |
| Опции функций | A: Io adjustable via built-in potentiometer |
| Входное AC напряжение | 100-305VAC |
| Входное напряжение DC | 142-431VDC |
| Макс. пульс. шум | 240mVp-p |
| Станд. безоп. | UL8750 (type HL), UL879, CSA C22.2 No. 250.13-12, ENEC EN61347-1, EN61347-2-13, EN62384, GB19510.1, GB19510.14, EAC TP TC 004, IP67 approved |
| Влажн. хранения | 10-95% RH |
| Защита от перенапр. | 4KV line-line, 6KV line-earth (6K/10K optional) |
| Температурный коэффициент | ±0.03%/℃ (0~60℃) |
| Рабочая влажность | 20~95% RH non-condensing |
| Допуск тока | ±5% |
| Изоляция диммирования | Isolation design, Dim to off |
| Выдерживаемое напр. | I/P-O/P:4.2KVAC, I/P-FG:2.1KVAC, O/P-FG:1.5KVAC |
| Типовой КПД | 90% |
| Раб. влажность | 20-95% RH non-condensing |
| Темп. хранения | -40 to +90°C |
| Input voltage stress | 440Vac for 48 hours (India version) |
| Сопр. изоляции | I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃ / 70% RH |
| Температура корпуса макс. | +90°C |
| Выходной ток номин. | 1400mA |
| Storage temp humidity | -40~+90℃, 10~95% RH |
| Диапазон входного AC | 100~305VAC |
| Диапазон входного напряжения DC | 142~431VDC |
| Область пост. тока | 27~56V |
| Max psus on 16a breaker | 9 units (type B) / 14 units (type C) at 230VAC |
| Защита от перегрузки по току | hiccup mode or constant current limiting, auto recovery |
| Защита от перенапр. | output shut down, re-power to recover (range not specified for H model) |
| Темп. коэф. | ±0.03%/°C (0-60°C) |
| Current adjustable range | 650~2100mA |
| Диапазон тока полной мощности | 1300-2100mA |
| Напряжение холостого хода макс. | 60V |
| Допуск вых. напр. | ±2.0% |
| Защита от КЗ | hiccup mode or constant current limiting, auto recovery |
| Потр. без нагр. | <0.5W (for standard version) |
| Суммарный коэффициент гармоник | <10% (load≥50% at 115/230VAC, load≥75% at 277VAC) |
| Рабочая температура корпуса | -40 to +90°C |
| Защита от перегрева | shut down output, re-power to recover |
| Защита от перенапряж. вх. | 320-370VAC shut down (survive 440Vac for 48 hours for India version) |
| Регулируемый диапазон вых. тока | 650-2100mA |
| Напр. хол. хода макс. | 60V |
| Output voltage range constant current region | 27-56V |
