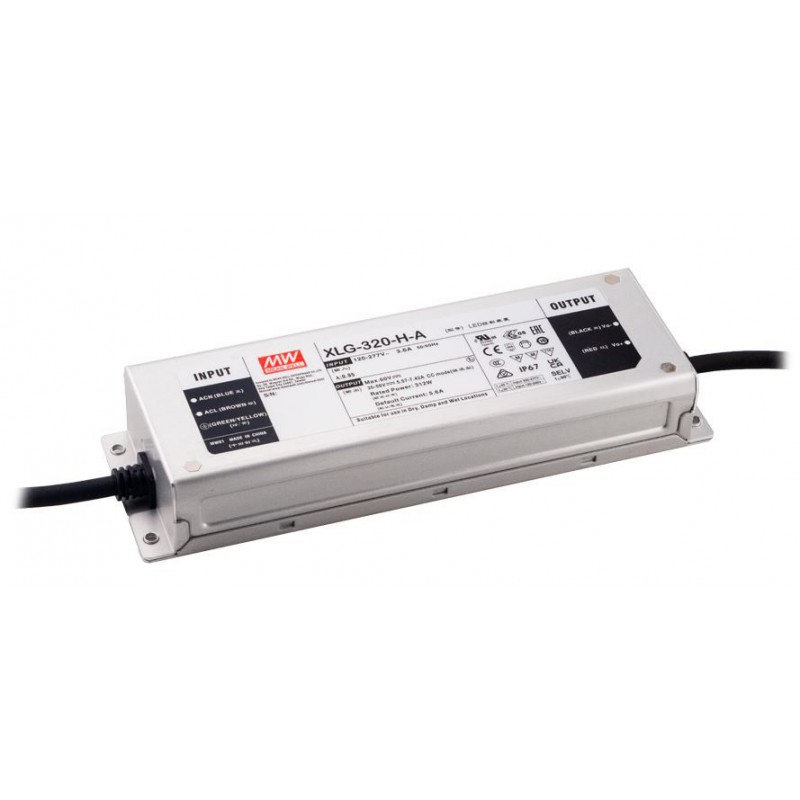

Источник тока XLG-320-L-AB
У поставщика
У поставщиков
442 шт.
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5 214,04 |
| от 4 | 4 854,45 |
| от 8 | 4 674,66 |
| от 15 | 4 458,91 |
Цены поставщиков
Склад 16
В наличии:440 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4 327,64 |
Склад 39
В наличии:2 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4 378,84 |
| от 2 | 4 247,22 |
| от 3 | 4 211,28 |
| от 5 | 4 161,83 |
Описание
Источник тока MEAN WELL XLG-320-L-AB — это мощный LED-драйвер с постоянной мощностью 315 Вт. Модель рассчитана на выходной ток 1400 мА, имеет КПД до 94,5% и защиту IP67, что позволяет использовать её в уличных и промышленных условиях. Корпус металлический, монтаж на шасси, срок службы превышает 50 000 часов. Применяется в светодиодном освещении для архитектурных объектов, теплиц и наружной рекламы.
Технические характеристики
| MTBF | 1476.4K hrs min (Telcordia SR-332), 168.1K hrs min (MIL-HDBK-217F @25°C) |
| Тип | constant power LED driver |
| Модель | XLG-320-L-AB |
| Вес | 1.45kg |
| Упаковка | 9pcs/14kg/0.76CUFT |
| Срок службы | >50,000 hours (when Tcase ≤70°C) |
| Тип монтажа | chassis mount |
| Степень IP | IP67 |
| Вибрация | 10~500Hz, 5G 12min./1cycle, period for 72min. each along X, Y, Z axes |
| Переменный ток | 3A/120VAC, 1.6A/230VAC, 1.3A/277VAC |
| Размеры | 246x77x39.5mm (LxWxH) |
| КПД | 94.5% |
| Ном. мощность | 315W |
| ЭМС излучение | Conducted and Radiated: BS EN/EN55015 (CISPR15), GB/T17743; Harmonic Current: BS EN/EN61000-3-2 Class C @load≥50%; Voltage Flicker: BS EN/EN61000-3-3 |
| Помехоустойчивость | ESD: Level 3 (8KV air, Level 2 4KV contact); Radiated: Level 2; EFT/Burst: Level 3; Surge: 4KV/Line-Line, 6KV/Line-Earth; Conducted: Level 2; Magnetic Field: Level 4; Voltage Dips and Interruptions: >95% dip 0.5 periods, 30% dip 25 periods, >95% interruptions 250 periods |
| Коэф. мощности | ≥0.98/115VAC, ≥0.95/230VAC, ≥0.92/277VAC at full load |
| Тип упаковки | metal case |
| Ном. ток | 1400mA |
| Пульсация тока | 5.0% max @ rated current |
| Пусковой ток | 45A (twidth=1200μs at 50% Ipeak) at 230VAC |
| Диап. частот | 47~63Hz |
| Ток утечки | <0.75mA/277VAC |
| Функция диммирования | 3-in-1 (0-10Vdc, 10V PWM signal, resistance) |
| Станд. безоп. | UL8750(type 'HL'), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384; GB19510.1, GB19510.14; EAC TP TC 004; IP67; IS15885(Part2/Sec13); KC61347-1, KC61347-2-13 |
| Влажн. хранения | 10~95% RH non-condensing |
| Рабочая влажность | 20~95% RH non-condensing |
| Выдерживаемое напр. | I/P-O/P: 3.75KVAC, I/P-FG:2KVAC, O/P-FG:1.5KVAC |
| Режим постоянной мощности | Да |
| Темп. хранения | -40~+80°C |
| Сопр. изоляции | 100M Ohms / 500VDC / 25°C/70% RH |
| Температура корпуса макс. | +85°C |
| Защита от перегрузки | Hiccup mode or constant current limiting, auto recover |
| Диапазон входного AC | 100~305VAC |
| Диапазон входного напряжения DC | 142~431VDC |
| Область пост. тока | 150~300V |
| Защита от перенапр. | 350~380V, shut down output, re-power on to recover |
| Темп. коэф. | ±0.03%/°C (0~60°C) |
| Диап. рег. тока | 500~1400mA |
| Диапазон тока полной мощности | 1050~1400mA |
| Напряжение холостого хода макс. | 340V |
| Допуск выходного тока | ±5% |
| Защита от КЗ | Hiccup mode or constant current limiting, auto recover |
| Рабочая температура корпуса | -40~+85°C |
| Потребление в режиме ожидания | <0.5W (AB-type, dimming OFF) |
| Суммарный коэффициент гармоник | <10% at load≥50% (115VAC/230VAC), <15% at load>75% (277VAC) |
| Защита от перегрева | Tcase>85°C±5°C, derate power automatically |
