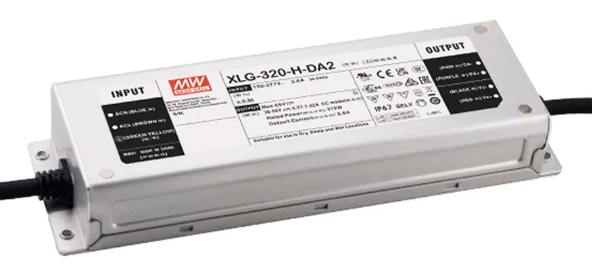

Источник питания XLG-320-H-DA2
У поставщика
У поставщиков
17 шт.
Цены поставщиков
Склад 16
В наличии:17 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4 423,27 |
Описание
Источник питания XLG-320-H-DA2 от MEAN WELL — это светодиодный драйвер (источник тока) с функцией DALI-2 для точного управления освещением. Модель обеспечивает стабильную выходную мощность 320 Вт и предназначена для питания мощных светодиодных светильников в коммерческих и промышленных проектах. Отличается высоким КПД, активной коррекцией коэффициента мощности и защитой от перенапряжений.
Технические характеристики
| Модель | XLG-320-H-DA2 |
| Вес | 1.45kg |
| Упаковка | 9pcs/14kg/0.76CUFT |
| Тип монтажа | chassis mount |
| Степень IP | IP67 |
| Размеры | 246x77x39.5mm (LxWxH) |
| Тип выхода | constant_current |
| Время установки | 500ms @230VAC, 1200ms @115VAC |
| ЭМС излучение | Conducted/Radiated: EN55015 (CISPR15), GB/T17743; Harmonic: EN61000-3-2 Class C @load>=50%; Flicker: EN61000-3-3 |
| Помехоустойчивость | ESD: EN61000-4-2 Level 3/2; Radiated: Level 2; EFT/Burst: Level 3; Surge: 4KV L-L, 6KV L-E; Conducted: Level 2; Magnetic Field: Level 4; Voltage Dips: >95% dip 0.5 periods, 30% dip 25 periods, >95% interruptions 250 periods |
| Коэф. мощности | >=0.97 @115VAC, >=0.95 @230VAC, >=0.92 @277VAC (full load) |
| Материал корпуса | металл |
| MTBF MIL-HDBK | 145.1Khrs (min, 25°C) |
| Пульсация тока | 5.0% @ full load |
| Пусковой ток | 45A @230VAC (cold start, twidth=1200μs at 50% Ipeak) |
| MTBF Telcordia | 1397.7Khrs (min) |
| Диап. частот | 47-63Hz |
| Ток утечки | <0.75mA @277VAC |
| Dimming standard | DALI-2 (IEC62386-101,102,207,251, DT6) |
| Входное AC напряжение | 100-305VAC |
| Входное напряжение DC | 142-431VDC |
| Станд. безоп. | UL8750 (type HL), CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (EL), GB19510.1, GB19510.14, EAC TP TC 004, IS 15885 (for I series only), IP67 |
| Влажн. хранения | 10-95% RH non-condensing |
| Рабочая влажность | 20-95% RH non-condensing |
| Допуск тока | ±5% |
| Типовой КПД | 92.5% |
| Выходная мощность номин. | 312W |
| Темп. хранения | -40 to +80°C |
| Сопр. изоляции | 100M Ohms @500VDC, 25°C, 70% RH |
| Температура корпуса макс. | +85°C |
| Выходной ток номин. | 5.6A |
| Вибростойкость | 10-500Hz, 5G, 12min/cycle, 72min each axis |
| Тип. входной ток | 1.3A @277VAC |
| Область пост. тока | 30-56V |
| Темп. коэф. | ±0.06%/°C (0-60°C) |
| Выдерживаемое напряжение вх-земля | 2KVAC |
| Выдерживаемое напряжение вх/вых | 3.75KVAC |
| Выдерживаемое напряжение вых-земля | 1.8KVAC |
| Диапазон тока полной мощности | 5.57-7.42A |
| Напряжение холостого хода макс. | 65V |
| Защита от короткого замыкания | Hiccup mode or constant current limiting, auto recovery |
| Рабочая температура корпуса | -40 to +85°C |
| Потребление в режиме ожидания | <0.5W (dimming off, standard version) |
| Суммарный коэффициент гармоник | <10% @load>=50% (115/230VAC), <15% @load>=75% (277VAC) |
| Защита от перегрева | Stage1: derating to 75%; Stage2: derating to 50%; auto recovery |
| Protection input over voltage | Not available (only for I series) |
| Регулируемый диапазон вых. тока | 2.8-7.42A |
