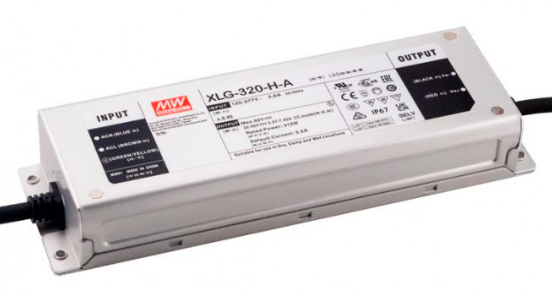

Источник питания XLG-320-48-ABV
У поставщика
У поставщиков
5 шт.
Норм. уп.: 9
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4 702,62 |
| от 4 | 4 632,43 |
| от 8 | 4 597,34 |
| от 15 | 4 562,25 |
Цены поставщиков
Склад 13
В наличии:5 шт
Срок поставки: до недели
Норм. уп.: 9
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5 426,08 |
| от 2 | 5 299,53 |
| от 3 | 5 177,71 |
| от 4 | 5 081,01 |
| от 5 | 5 027,79 |
Описание
Источник питания MEAN WELL XLG-320-48-ABV — это герметичный драйвер с постоянным напряжением 48В и мощностью 320 Вт. Модель оснащена 3-в-1 диммированием (0-10В, ШИМ, сопротивление) и бесшумным мерцанием (flicker free). Корпус IP67 защищает от пыли и влаги, а КПД достигает 93%. Применяется в светодиодном освещении для улицы, промышленных объектов и архитектурной подсветки.
Технические характеристики
| MTBF | 1476.4K hrs min. Telcordia SR-332(Bellcore); 168.1K hrs min. MIL-HDBK-217F (25℃) |
| Модель | XLG-320-48-ABV |
| Серия | XLG-320 |
| Вес | 1.45kg |
| Диммирование | 3 in 1 dimming (0~10Vdc, 10V PWM signal and resistance) |
| Корпус | metal case with IP67 |
| Упаковка | 1.45Kg; 9pcs/14Kg/0.76CUFT |
| Срок службы | >50,000 hours (Tcase ≤75°C) |
| Степень IP | IP67 |
| Время нарастания | 160ms |
| Вибрация | 10~500Hz, 5G 12min./1cycle, 72min. each X,Y,Z axes |
| Переменный ток | 3A/120VAC, 1.6A/230VAC, 1.3A/277VAC |
| Размеры | 246*77*39.5mm (L*W*H) |
| КПД | 94.5% |
| Тип выхода | Constant voltage with dimming |
| Ном. мощность | 315W |
| Время установки | 500ms@230VAC, 1200ms@115VAC |
| Тип диммирования | 0~10Vdc, 10V PWM, resistance, 3-in-1 dimming; flicker free CV dimming |
| ЭМС излучение | BS EN/EN55015(CISPR15), GB/T17743 |
| Время удержания | 10ms/230VAC/115VAC |
| Коэф. мощности | ≥0.98@115VAC, ≥0.95@230VAC, ≥0.92@277VAC at full load |
| Провалы напряжения | >95% dip 0.5 periods, 30% dip 25 periods, >95% interruptions 250 periods |
| Ном. ток | 1400mA |
| Ном. напряжение | 48V |
| Тип. время нарастания | 160ms |
| Пульсация тока | 5.0% max. @rated current |
| Тип. КПД | 93% |
| Пусковой ток | 45A(twidth=1200μs measured at 50% Ipeak) at 230VAC |
| MTBF Telcordia | 1476.4K hrs min. |
| Output type ab | constant power adjustable via built-in Io potentiometer + 3 in 1 dimming function |
| Диап. частот | 47~63Hz |
| Ток утечки | <0.75mA @277VAC |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±2% |
| Мерцание напряжения | BS EN/EN61000-3-3 |
| Помехоустойчивость EFT | BS EN/EN61000-4-4 Level 3 |
| Помехоустойчивость ЭСР | BS EN/EN61000-4-2 Level 3, 8KV air; Level 2, 4KV contact |
| Гармонический ток | BS EN/EN61000-3-2, GB/T17625.1 Class C @load≥50% |
| Время удержания тип. | 10ms |
| Станд. безоп. | UL8750, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, GB19510.1, GB19510.14, EAC TP TC 004, IS15885(Part2/Sec13) (except blank type), KC61347-1, KC61347-2-13 |
| Влажн. хранения | 10~95% RH non-condensing |
| Рабочая влажность | 20~95% RH non-condensing |
| Напр. изоляции | I/P-O/P: 3.75KVAC, I/P-FG: 2KVAC, O/P-FG: 1.5KVAC |
| Допуск напряжения | ±3% |
| Выдерживаемое напр. | I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1.5KVAC |
| Устойчивость к импульсам | BS EN/EN61000-4-5 4KV/Line-Line 6KV/Line-Earth |
| Пусковой ток типовой | 45A (twidth=1200μs at 50% Ipeak) @230VAC, per NEMA 410 |
| MTBF MIL-HDBK-217F | 168.1K hrs min. |
| Диап. вх. напр. | 100~305VAC |
| Темп. хранения | -40~+80°C |
| Раб. температура | Tcase=-40 ~ +85℃ |
| Input ac current typ | 3A@120VAC, 1.6A@230VAC, 1.3A@277VAC |
| Сопр. изоляции | 100M Ohms @ 500VDC / 25°C/70% RH |
| Температура корпуса макс. | +85°C |
| Диапазон выходного тока | 500~1400mA |
| Диап. вых. напр. | 150~300V |
| Защита от перегрузки | 108~135% (V-type), hiccup mode or constant current limiting, auto-recovery |
| Макс. пульсации и шум | 240mV p-p |
| ЭМС помехоустойчивость излучение | BS EN/EN61000-4-3 Level 2 |
| Диапазон вх. частоты | 47~63Hz |
| Стандарты ЭМС излучения | BS EN/EN55015, CISPR15, GB/T17743 |
| Помехоустойчивость кондуктивная | BS EN/EN61000-4-6 Level 2 |
| Стандарты помехоустойчивости ЭМС | BS EN/EN61547, IEC61000-4-2/3/4/5/6/8/11 |
| Диапазон входного DC | 142~431VDC |
| Номин. вых. напр. | 48V |
| Защита от перенапр. | Shut down output voltage, re-power on to recover (range 27~34V for V-type; for 48V variant likely higher) |
| Защита от перенапр. | 350~380V, Shut down output voltage, re-power on to recovery |
| Темп. коэф. | ±0.03%/°C (0~60°C) |
| Напряжение холостого хода макс. | 340V |
| Допуск выходного тока | ±5% |
| Защита от короткого замыкания | Hiccup mode or Constant current limiting, recovers automatically after fault condition is removed |
| Защита от КЗ | Hiccup mode or constant current limiting, auto-recovery |
| Рабочая температура корпуса | -40~+85°C |
| Потребление в режиме ожидания | <0.5W (AB-Type, dimming OFF) |
| Суммарный коэффициент гармоник | THD<10% @ load>=50% at 115VAC/230VAC, THD<15%@Load>75% at 277VAC |
| Устойчивость к магнитному полю ЭМС | BS EN/EN61000-4-8 Level 4 |
| Защита от перегрева | Shut down output voltage, re-power on to recover (V-type) |
| Защита от перегрева | Tcase>85℃±5℃,derate power automatically |
| Макс. БП на автомат 16А | 2 units (type B), 4 units (type C) @230VAC |
