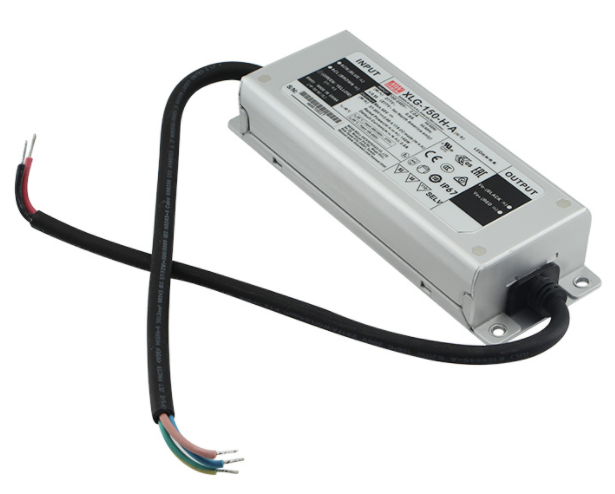

Источник тока XLG-150-H-AB
У поставщика
У поставщиков
2 323 шт.
Норм. уп.: 16
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 970,11 |
| от 4 | 2 925,78 |
| от 8 | 2 903,61 |
| от 15 | 2 881,45 |
Цены поставщиков
Склад 2
В наличии:42 шт
Срок поставки: до 2 недель
Норм. уп.: 16
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 970,11 |
| от 4 | 2 925,78 |
| от 8 | 2 903,61 |
| от 15 | 2 881,45 |
Склад 16
В наличии:1 543 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 367,68 |
Склад 39
В наличии:717 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 420,18 |
| от 2 | 2 363,66 |
| от 3 | 2 334,56 |
| от 5 | 2 310,92 |
| от 9 | 2 281,38 |
Склад 13
В наличии:21 шт
Срок поставки: до недели
Норм. уп.: 16
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 569,09 |
| от 2 | 2 545,09 |
| от 3 | 2 515,64 |
| от 4 | 2 477,50 |
| от 6 | 2 423,80 |
Описание
Источник тока MEAN WELL XLG-150-H-AB мощностью 150 Вт с КПД 92%. Работает от сети 100–305 В AC или 142–431 В DC, выходной ток 2,8 А в диапазоне 27–56 В. Оснащён функцией 3-в-1 диммирования и защищён по стандарту IP67. Подходит для LED-освещения и промышленной автоматики.
Технические характеристики
| Серия | XLG-150 |
| Модель | XLG-150-H-AB |
| Максимальный выходной ток | 2,8 А |
| Мощность | 150 Вт |
| КПД | 92 |
| Упаковка | 0.8Kg; 16pcs / 13.4Kg / 0.67CUFT |
| Рабочая температура | -40 ~ +90 |
| Степень защиты (IP) | IP67 |
| MTBF | 712.17K hrs min. Telcordia SR-332 (Bellcore); 213.3Khrs min. MIL-HDBK-217F (25C) |
| Тип | HL for use in class I, Division 2 |
| Примечания | All parameters NOT specially mentioned are measured at 230VAC input, rated current and 25C of ambient temperature., Please refer to "DRIVING METHODS OF LED MODULE"., Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor., Tolerance: includes set up tolerance, line regulation and load regulation., De-rating may be needed under low input voltages. Please refer to "STATIC CHARACTERISTIC" sections for details., Length of set up time is measured at first cold start. Turning ON/OFF the driver may lead to increase of the set up time., Input over voltage only for XLG-150I series, and I series without UL/CSA certificate., The driver is considered as a component that will be operated in combination with final equipment. Since EMC performance will be affected by the complete installation, the final equipment manufacturers must re-qualify EMC Directive on the complete installation again., The ambient temperature derating of 3.5C/1000m with fanless models and of 5C/1000m with fan models for operating altitude higher than 2000m(6500ft)., Please refer to the warranty statement on MEAN WELL's website at http://www.meanwell.com, This series meets the typical life expectancy of >50,000 hours of operation when Tcase, particularly tc point (or TMP, per DLC), is about 75C or less., Products sourced from the Americas regions may not have the CCC/PSE/BIS/KC logo. Please contact your MEAN WELL sales for more information., For any application note and IP waterproof function installation caution, please refer our user manual before using. https://www.meanwell.com/Upload/PDF/LED_EN.pdf, To fulfill requirements of the latest ErP regulation for lighting fixture, this LED driver can only be used behind a switch without permanently connected to the mains., If you need t |
| Регулировка | 3 in 1 dimming function |
| Ширина | 63 |
| Высота | 35.5 |
| Длина | 180 |
| Вес | 0.8 |
| Охлаждение | Fanless design |
| Диммирование | 3 in 1 dimming function (0~10Vdc, 10V PWM signal and resistance) |
| Гарантия | 60 |
| Степень IP | IP67 |
| Срок службы | >50,000 hrs. and 5 years warranty |
| Вибрация | 10 ~ 500Hz, 5G 12min./1cycle, period for 72min. each along X, Y, Z axes |
| Переменный ток | 1.8A / 115VAC, 1.0A / 230VAC, 0.8A/277VAC |
| Размеры | 180*63*35.5mm (L*W*H) |
| Описание | 150W Constant Power Mode LED Driver series |
| Вых. ток | 2.8 |
| Ном. мощность | 150W |
| ЭМС излучение | Radiated: EN55015(CISPR15), GB/T17743; Conducted: EN55015(CISPR15), GB/T17743; Мерцание напряжения: EN61000-3-3; Гармонический ток: EN61000-3-2, GB/T17625.1 Class C @load>=50% |
| Помехоустойчивость | ЭСР: EN61000-4-2 Level 3, 8KV air; Level 2, 4KV contact; Импульс: EN61000-4-5 4KV/Line-Line 6KV/Line-Earth(6K/10K option); Radiated: EN61000-4-3 Level 2; Conducted: EN61000-4-6 Level 2; Eft burst: EN61000-4-4 Level 3; Magnetic field: EN61000-4-8 Level 4; Voltage dips and interruptions: EN61000-4-11 >95% dip 0.5 periods, 30% dip 25 periods, >95% interruptions 250 periods |
| Коэф. мощности | PF>=0.97/115VAC, PF>=0.95/230VAC, PF>=0.92/277VAC@full load |
| Working temp | Tcase=-40 ~ +90C |
| Макс. темп. корпуса | Tcase=+90C |
| Тип. КПД | up to 93% |
| Вх. напряжение AC, В | 100 |
| Вх. AC напр. 2 | 305 |
| Вх. напряжение DC, В | 142 |
| Вх. напряжение DC 2, В | 431 |
| Model encoding | I: for India version (by request with Input over voltage protection); Серия: XLG-150; Опции функций: A: Io adjustable via built-in potentiometer; AB: Io adjustable via built-in potentiometer + 3 in 1 dimming function (0~10Vdc, 10V PWM signal and resistance); Blank: Io and Vo fixed. (For harsh environment); Ном. выходное напряжение: 12/24V or L/M/H types |
| Вых. напр. до | 56 |
| Вых. напряжение | 12V or 24V |
| Ток утечки | <0.75mA / 277VAC |
| Рег. линии | +/-0.5% |
| Рег. нагрузки | +/-2% (12V model), +/-1% (24V model) |
| Время нарастания | 500ms, 100ms/230VAC, 1200ms, 100ms/115VAC |
| Время удержания тип. | 10ms/ 230VAC, 10ms/ 115VAC |
| Вых. напр. от | 27 |
| Станд. безоп. | UL8750(type HL), UL879, CSA C22.2 No. 250.13-12; ENEC EN61347-1, EN61347-2-13 independent, EN62384; GB19510.1, GB19510.14; EAC TP TC 004; J61347-1(H29), J61347-2-13(H29), KC61347-1, KC61347-2-13, IS15885(Part2/Sec13)(for XLG-150I type only); NOM-058-SCFI-2017(except for Blank type); IP67 approved |
| Температурный коэффициент | +/-0.06%/C (0 ~ 60C) |
| Рабочая влажность | 20 ~ 95% RH non-condensing |
| Выдерживаемое напр. | I/P-O/P:3.75KVAC, I/P-FG:2KVAC, O/P-FG:1.5KVAC |
| Пусковой ток типовой | COLD START 50A(twidth=500us measured at 50% Ipeak) at 230VAC; Per NEMA 410 |
| Rated power output | 150W |
| Диап. вх. напр. | 100~305VAC |
| Сопр. изоляции | I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25C/ 70% RH |
| Макс. пульсации и шум | 150mVp-p (12V model), 240mVp-p (24V model) |
| Диапазон вх. частоты | 47~63Hz |
| Storage temp humidity | -40 ~ +90C, 10 ~ 95% RH |
| Диапазон входного напряжения DC | 142~431VDC |
| Область пост. тока | 8.4~12V (12V model), 16.8~24V (24V model) |
| Защита от перегрузки по току | 95 ~ 108% |
| Защита от перенапр. | 13.5 ~ 18V (12V model), 27 ~ 34V (24V model) |
| Current adjustable range | 6.5~12.5A (12V model), 3.2~6.25A (24V model) |
| Допуск вых. напр. | +/-3.0% (12V model), +/-2.0% (24V model) |
| Защита от КЗ | Hiccup mode or constant current limiting, recovers automatically after fault condition is removed |
| Потр. без нагр. | <0.5W(for standard version) |
| Суммарный коэффициент гармоник | THD< 10%(@load>=50%/115VC,230VAC; @load>=75%/277VAC) |
| Input over voltage survival | 440Vac for 48 hours @ tc 75C max |
| Защита от перегрева | Shut down output voltage, re-power on to recover |
| Over current protection mode | Hiccup mode or constant current limiting, recovers automatically after fault condition is removed |
| Режим защиты от перенапряжения | Shut down output voltage, re-power on to recover |
| Защита от перенапряж. вх. | 320~390VAC |
| Макс. БП на автомат 16А | 4 units (circuit breaker of type B) / 8 units (circuit breaker of type C) at 230VAC |
| Макс. входное напряжение AC, В | 305 |
| Макс. входное напряжение DC, В | 431 |
| Мин. входное напряжение AC, В | 100 |
| Мин. входное напряжение DC, В | 142 |
