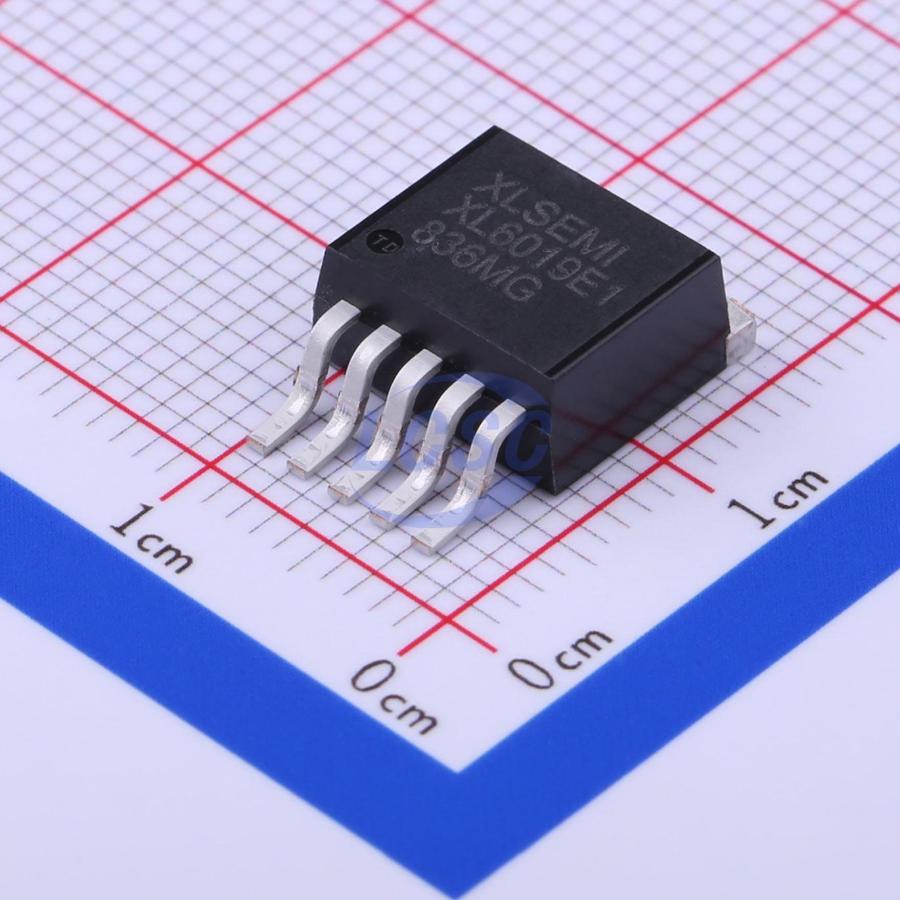

Импульсный стабилизатор напряжения регулируемый XL6019E1 / 5В, 5A, TO-263-5 (D2PAK)
У поставщика
ПроизводительXLSEMI
КатегорияDC-DC Преобразователи
У поставщиков
4 622 шт.
Норм. уп.: 15
Цены поставщиков
Склад 39
В наличии:3 742 шт.
Срок поставки: до недели
Норм. уп.: 800
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 54,74 |
| от 72 | 50,11 |
| от 122 | 47,50 |
| от 202 | 45,43 |
| от 336 | 43,88 |
Склад 13
В наличии:868 шт
Срок поставки: до недели
Норм. уп.: 800
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 63,62 |
| от 34 | 58,67 |
| от 67 | 54,64 |
| от 134 | 51,60 |
| от 268 | 49,35 |
Склад 12
В наличии:12 шт
Срок поставки: до недели
Норм. уп.: 15
Минимальная партия: 150 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 46,58 |
| от 15 | 42,26 |
Описание
Импульсный стабилизатор напряжения XL6019E1 от XLSEMI — регулируемый понижающий (step-down) преобразователь. Модель рассчитана на выходной ток до 5 А и фиксированное напряжение 5 В. Выполнена в компактном корпусе TO-263-5 (D2PAK) для поверхностного монтажа. Применяется в схемах питания микроконтроллеров, датчиков и другой цифровой аппаратуры, обеспечивая стабильное выходное напряжение при высокой нагрузке.
Технические характеристики
| Rdson | 110mohm to 120mohm |
| ЭСР HBM | >2000V |
| Корпус | TO263-5L (D2PAK) |
| Тип монтажа | SMD |
| Топология | boost, flyback, SEPIC, inverting |
| КПД | up to 94% |
| Soft start | built-in |
| Switch ovp | 60V |
| Ограничение тока | built-in |
| Макс. КПД | 94% |
| Макс. рабочий цикл | 90% |
| Напряжение обратной связи | 1.25V |
| Тепловая защита | built-in |
| Макс. вх. напр. | 40V |
| Мин. входное напряжение | 5V |
| Опорное напряжение | 1.25V |
| Типовой КПД | 93% |
| Диап. вх. напр. | 5V to 40V |
| Темп. хранения | -65 to 150°C |
| Частота перекл. | 180KHz |
| En pin threshold low | 0.8V |
| Частота генератора | 144KHz to 253KHz |
| Switch current limit | 5A |
| Switch on resistance | 120mΩ max |
| En pin threshold high | 1.4V |
| Макс. коммутируемый ток | 5A |
| Макс. коммутируемый ток | 5A |
| En pin leakage current | 3uA to 10uA |
| Frequency compensation | built-in |
| Shutdown supply current | 100µA max |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Макс. частота переключения | 253KHz |
| Мин. частота переключения | 144KHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Quiescent supply current | 5mA max |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Регулируемое вых. напр. | Да |
| Абс. макс. входное напряжение | 45V |
| Температура пайки выводов | 260°C |
| Output voltage programming | positive or negative |
| Допуск опор. напр. | ±1.25% |
| Описание (англ.) | Buck-Boost Adjustable 5V~40V 5A TO-263-5 DC-DC Converters ROHS |
| Sw pin overvoltage protection | 60V |
| Рабочая температура перехода | -40 to 125°C |
| Absolute max switch pin voltage | 60V |
| Junction to ambient thermal resistance | 30°C/W |
| Термосопротивление переход-среда | 30°C/W |
| Recommended output current safe work range | see figures |
