Преобразователь DC-DC понижающий 8A 180кГц 40В
У поставщика
ПроизводительXLSEMI
КатегорияМикросхемы
У поставщиков
2 575 шт.
Норм. уп.: 50
Цены поставщиков
Склад 39
В наличии:2 388 шт.
Срок поставки: до недели
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 87,97 |
| от 47 | 81,70 |
| от 77 | 78,20 |
| от 129 | 75,40 |
| от 215 | 73,21 |
Склад 13
В наличии:187 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 104,13 |
| от 22 | 96,75 |
| от 50 | 90,72 |
| от 100 | 86,23 |
| от 200 | 82,87 |
Описание

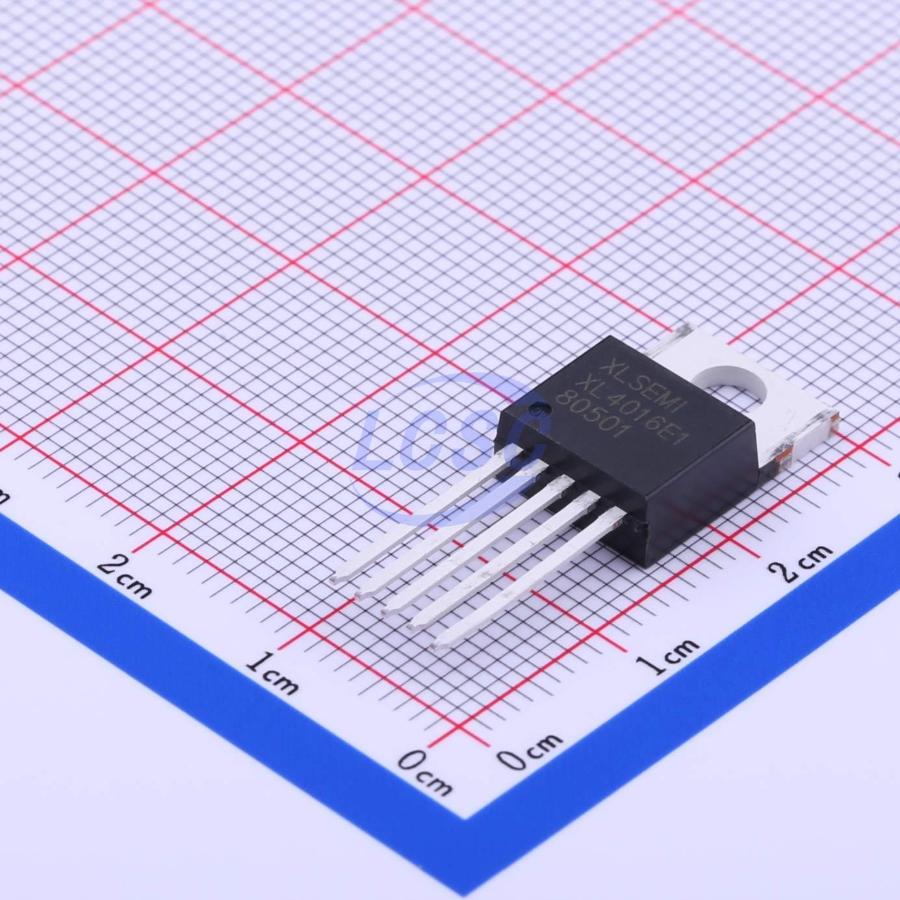

XL4016E1 от XLSEMI — это понижающий DC-DC преобразователь. Микросхема работает с входным напряжением до 40 В, выдаёт регулируемое напряжение от 1,25 до 32 В и выдерживает ток до 12 А. Выполнена в корпусе TO220-5. Применяется в промышленной автоматике и блоках питания.
Технические характеристики
| Тип | Buck DC-DC Converter |
| Rdson | 40mohm typ, 50mohm max |
| ЭСР HBM | >2000V |
| Корпус | TO220-5L |
| Тип монтажа | THT |
| Кол-во выводов | 5 |
| КПД | up to 96% |
| Артикул | XL4016E1 |
| Производитель | XLSEMI |
| Корпус | TO220_5 |
| Вых. ток | 8A |
| Падение напряжения | 0.3V |
| Макс. вх. напр. | 40V |
| Мин. входное напряжение | 8V |
| Ток покоя | 2.1mA typ, 5mA max |
| Макс. коэффициент заполнения | 100% |
| Макс. выходное напряжение | 36V |
| Мин. вых. напряжение | 1.25V |
| Частота перекл. | 180kHz |
| Switch current limit | 10A |
| Защита от перенапр. | 45V |
| Short circuit frequency | 48kHz |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tube (туба) |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Диапазон частоты переключения | 144kHz to 216kHz |
| Абс. макс. вх. напр. | 45V |
| Описание (англ.) | Buck Switching Regulator IC Adjustable 1.25V~32V 1 Output 12A TO-220-5 |
| Термосопротивление переход-среда | 30°C/W |
