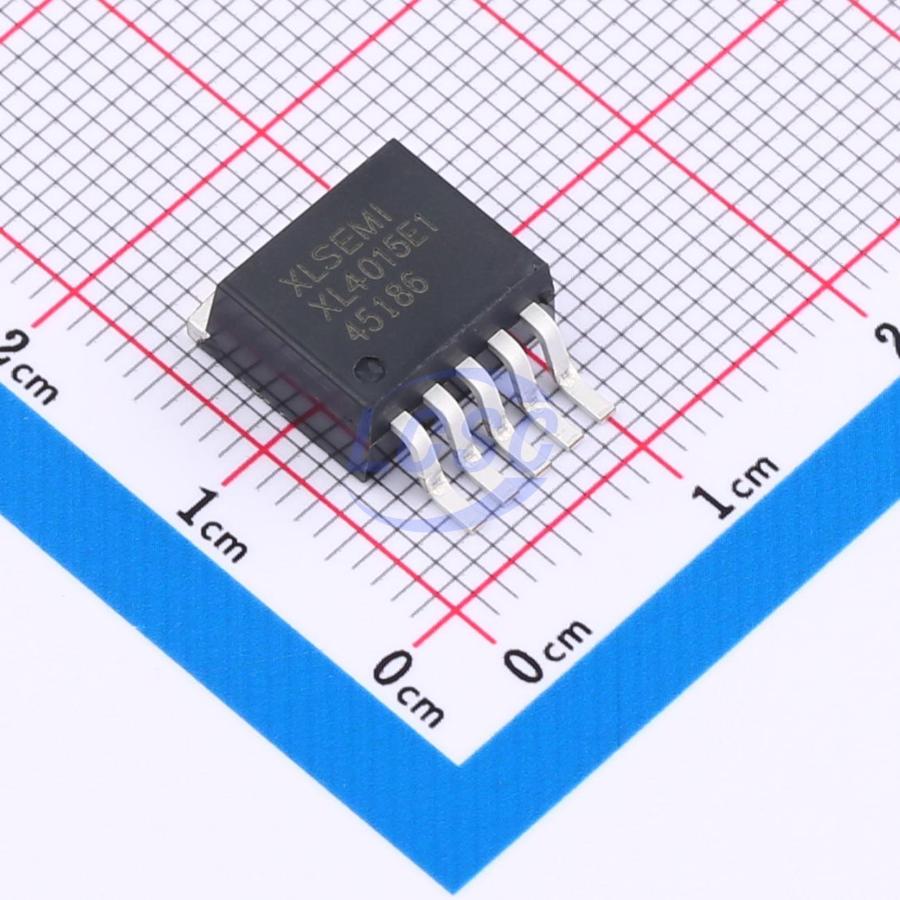

Преобразователь DC-DC XL4015E1
У поставщика
У поставщиков
10 467 шт.
Норм. уп.: 800
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 50,37 |
| от 20 | 49,05 |
| от 40 | 47,72 |
| от 80 | 46,39 |
Цены поставщиков
Склад 39
В наличии:5 385 шт.
Срок поставки: до недели
Норм. уп.: 800
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 47,51 |
| от 84 | 43,27 |
| от 140 | 40,88 |
| от 231 | 38,98 |
| от 385 | 37,57 |
Склад 13
В наличии:3 562 шт
Срок поставки: до недели
Норм. уп.: 800
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 55,20 |
| от 69 | 51,15 |
| от 137 | 47,94 |
| от 274 | 45,14 |
| от 547 | 43,25 |
Склад 14
В наличии:1 520 шт.
Срок поставки: до 7 дн.
Норм. уп.: 800
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 800 | 47,67 |
Описание
Преобразователь DC-DC XL4015E1 от XLSEMI — это импульсный понижающий регулятор напряжения. Микросхема отличается высоким КПД и встроенным силовым ключом, что упрощает построение компактных источников питания. Применяется для создания стабилизированных напряжений в блоках питания, зарядных устройствах и промышленной электронике.
Технические характеристики
| Тип | DC-DC Converter |
| Ток, А | 5 А |
| ЭСР HBM | >2000V |
| Корпус | TO263-5L |
| Особенности | Wide 8V to 36V Input Voltage Range, Output Adjustable from 1.25V to 32V, Maximum Duty Cycle 100%, Minimum Drop Out 0.3V, Fixed 180KHz Switching Frequency, 5A Constant Output Current Capability, Internal Optimize Power MOSFET, High efficiency up to 96%, Excellent line and load regulation, Built in thermal shutdown function, Built in current limit function, Built in output short protection function |
| Тип монтажа | SMD |
| Min dropout | 0.3V |
| Применение | LCD Monitor and LCD TV, Portable instrument power supply, Telecom / Networking Equipment |
| Макс. КПД | 96% |
| Макс. рабочий цикл | 100% |
| Напряжение обратной связи | 1.25V |
| Switch rdson max | 80mohm |
| Switch rdson typ | 60mohm |
| Макс. вх. напр. | 36V |
| Мин. входное напряжение | 8V |
| Рассеиваемая мощность | Internally limited |
| Макс. вых. ток | 5A |
| Частота перекл. | 180KHz |
| Feedback voltage max | 1.275V |
| Feedback voltage min | 1.225V |
| Switch current limit | 7A |
| Напряжение, В | 36 В |
| Output short frequency | 48KHz |
| Макс. темп. хр. | 150C |
| Мин. темп. хр. | -65C |
| Макс. частота генератора | 216KHz |
| Частота генератора мин. | 144KHz |
| Oscillator frequency typ | 180KHz |
| Абс. макс. вх. напр. | 40V |
| Температура пайки выводов | 260C |
| Макс. ток покоя | 5mA |
| Quiescent supply current typ | 2.1mA |
| Макс. регулируемое выходное напряжение | 32V |
| Мин. регулируемое выходное напряжение | 1.25V |
| Feedback pin voltage absolute max | 7V |
| Макс. темп. перехода | 125C |
| Мин. темп. перехода | -40C |
| Output switch pin voltage absolute max | Vin |
| Термосопротивление переход-среда | 30C/W |
