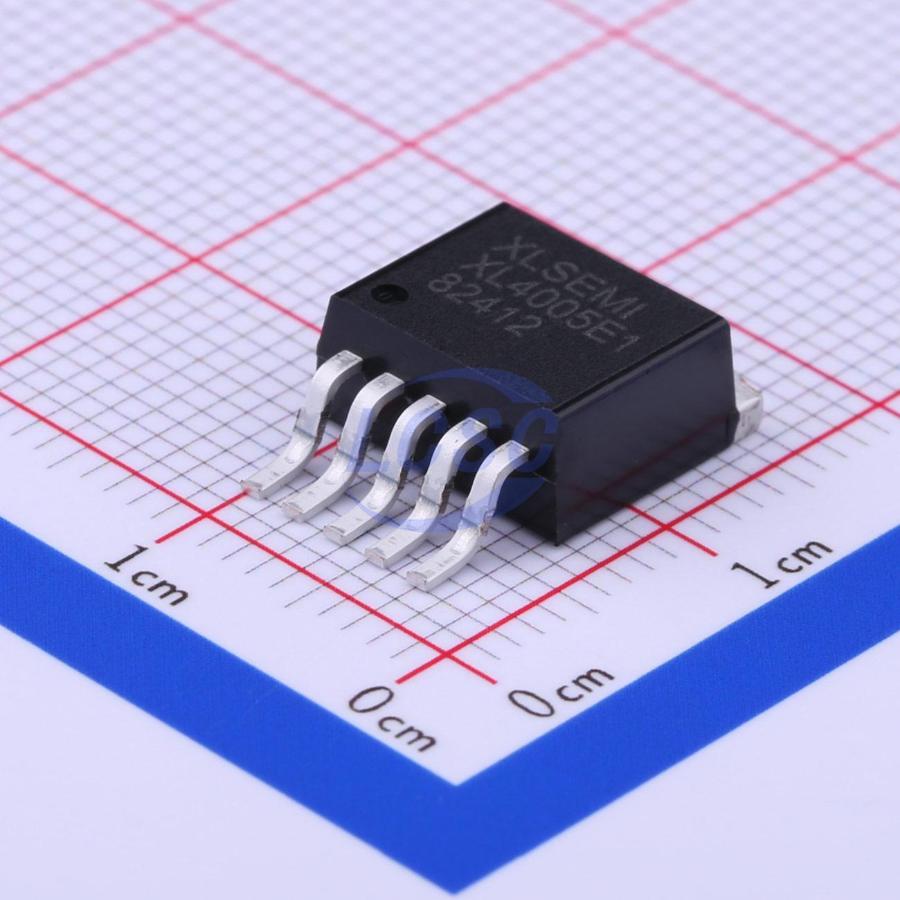

XL4005E1
У поставщика
ПроизводительXLSEMI
КатегорияБлоки питания, адаптеры
У поставщиков
788 шт.
Норм. уп.: 800
Цены поставщиков
Склад 39
В наличии:788 шт.
Срок поставки: до недели
Норм. уп.: 800
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 74,36 |
| от 53 | 68,76 |
| от 89 | 65,62 |
| от 149 | 63,12 |
| от 248 | 61,19 |
Описание
XL4005E1 — импульсный понижающий преобразователь от XLSEMI в SMD-корпусе TO263-5L. Работает при входном напряжении от 5 до 32 В, выдаёт ток до 5 А с КПД до 90%. Частота переключения — 300 кГц. Подойдёт для питания LCD-мониторов, ТВ-приставок, ADSL-модемов и телекоммуникационного оборудования.
Технические характеристики
| КПД | 90% |
| Монтаж | SMD |
| Материал корпуса | TO263-5L |
| ЭСР HBM | 2000V |
| Min dropout | 0.6V |
| Применение | LCD Monitor and LCD TV, Digital Photo Frame, Set-up Box, ADSL Modem, Telecom / Networking Equipment |
| Макс. рабочий цикл | 100% |
| Вых. ток | 5A |
| En threshold low | 0.8V |
| Напряжение обратной связи | 0.8V |
| Lead temperature | 260°C |
| En threshold high | 1.4V |
| Рассеиваемая мощность | internally limited |
| Размеры упаковки | A: 4.45mm to 4.70mm; E: 9.91mm to 10.16mm; B: 0.71mm to 0.97mm; C: 0.38mm to 0.76mm; A1: 1.22mm to 1.32mm; A3: 0.00mm to 0.15mm; D1: 8.38mm to 9.00mm |
| Диап. вх. напр. | 5V to 32V |
| Темп. хранения | -65°C to 150°C |
| Частота перекл. | 300kHz |
| Feedback voltage max | 0.824V |
| Feedback voltage min | 0.776V |
| Частота генератора | 240kHz to 360kHz |
| Диап. вых. напр. | 0.8V to 30V |
| Switch current limit | 8A |
| Shutdown supply current | 60uA to 200uA |
| En input leakage current | 1uA to 15uA |
| Quiescent supply current | 3mA to 5mA |
| Абс. макс. вх. напр. | 35V |
| En pin voltage absolute max | -0.3V to Vin |
| Рабочая температура перехода | -40°C to 125°C |
| Feedback pin voltage absolute max | -0.3V to Vin |
| Output switch voltage absolute max | -0.3V to Vin |
| Термосопротивление переход-среда | 30°C/W |
