XL1583E1
У поставщика
ПроизводительXLSEMI
У поставщиков
830 шт.
Норм. уп.: 3
Цены поставщиков
Склад 12
В наличии:830 шт
Срок поставки: до недели
Норм. уп.: 3
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 24,84 |
| от 3 | 20,71 |
Описание

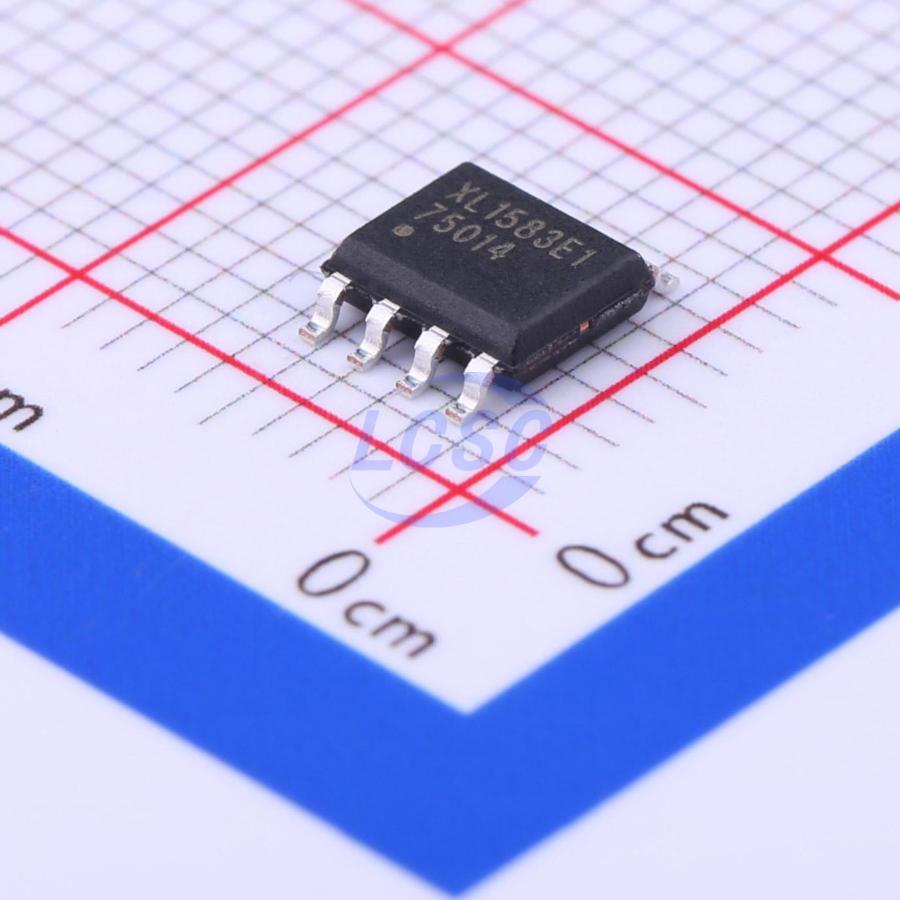

Микросхема XL1583E1 производства XLSEMI представляет собой понижающий DC-DC преобразователь (step-down converter). Компонент предназначен для построения эффективных источников питания с высоким КПД. XL1583E1 отличается встроенным силовым ключом и обеспечивает стабильное выходное напряжение, что делает её подходящей для питания различных электронных устройств и модулей.
Технические характеристики
| ЭСР HBM | 2000V |
| Корпус | SOP8 |
| Тип монтажа | SMD |
| КПД | 89% typical (12V to 5V at 3A) |
| Корпус | SOP-8 |
| Вых. ток | 3A |
| Падение напряжения | 0.6V |
| Internal mosfet | Да |
| Напряжение обратной связи | 1.222V typical, 1.186V to 1.258V |
| Typical inductor | 33µH/3A |
| Enable hysteresis | Да |
| Макс. коэффициент заполнения | 100% |
| Диап. вх. напр. | 3.6V to 28V |
| Темп. хранения | -65°C to 150°C |
| Частота перекл. | 380kHz typical, 323kHz to 437kHz |
| En pin threshold low | 0.8V (OFF) |
| Диап. вых. напр. | 1.222V to 25V |
| Switch current limit | 4.7A typical |
| En pin threshold high | 1.4V (ON) |
| En pin leakage current | 1µA typical, 15µA max |
| Internal current limit | Да |
| Typical schottky diode | 1N5819 or equivalent (3A, 40V) |
| Shutdown supply current | 60µA typical, 200µA max |
| Ttl shutdown capability | Да |
| Typical input capacitor | 220µF/35V |
| Quiescent supply current | 3mA typical, 5mA max |
| Typical output capacitor | 20µF/35V |
| Internal thermal shutdown | Да |
| Абс. макс. вх. напр. | 32V |
| Температура пайки выводов | 260°C for 10s |
| En pin voltage absolute max | -0.3V to Vin |
| Рабочая температура перехода | -40°C to 125°C |
| Internal frequency compensation | Да |
| Switch pin voltage absolute max | -0.3V to Vin |
| Feedback pin voltage absolute max | -0.3V to Vin |
| Термосопротивление переход-среда | 100°C/W |
