DC-DC Step Down преобразователь. Uвы= 4.5-40V. Uвых=5в. Iвых=2А. 150Кгц
У поставщика
ПроизводительXLSEMI
КатегорияDC-DC Преобразователи
У поставщиков
5 507 шт.
Норм. уп.: 500
Цены поставщиков
Склад 39
В наличии:2 938 шт.
Срок поставки: до недели
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 19,24 |
| от 206 | 16,87 |
| от 346 | 15,52 |
| от 579 | 14,46 |
| от 965 | 13,72 |
Склад 13
В наличии:2 569 шт
Срок поставки: до недели
Минимальная партия: 32 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 22,25 |
| от 95 | 20,02 |
| от 190 | 18,18 |
| от 380 | 16,77 |
| от 759 | 15,73 |
Описание
Микросхема DC-DC понижающего преобразователя от XLSEMI. Работает при входном напряжении от 4,5 до 40 В, выдаёт стабильные 5 В с током до 2 А на частоте 150 кГц. Выполнена в компактном корпусе SOIC8. Подходит для построения блоков питания в бытовой электронике и промышленной автоматике.
Технические характеристики
| Вывод 1 | VIN |
| Вывод 2 | SW |
| Вывод 3 | FB |
| Вывод 4 | EN |
| ЭСР HBM | 2000V |
| Корпус | SOIC-8 |
| Тип монтажа | SMD |
| Кол-во выводов | 8 |
| Pin 5 to 8 | GND |
| Описание | 2A 150KHz 40V Buck DC to DC Converter |

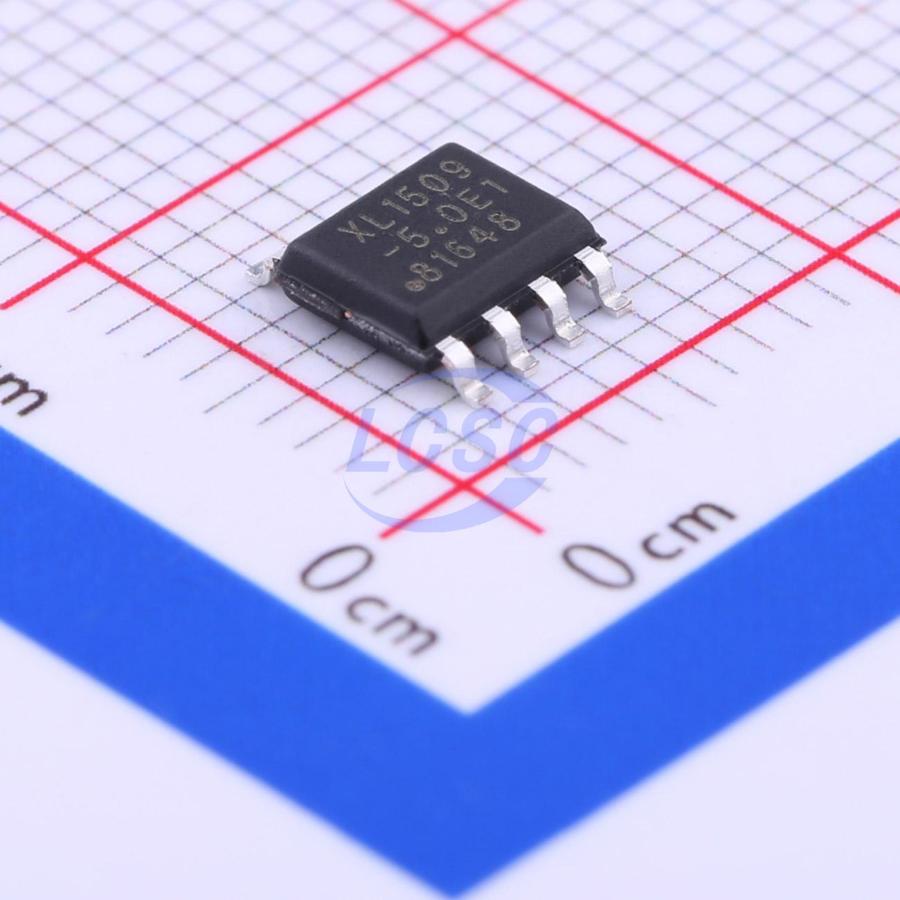

| Артикул | XL1509-5.0E1 |
| Тип упаковки | Tape & Reel |
| Макс. коэффициент заполнения | 100% |
| Тип. КПД | 82% |
| Вых. напряжение | 5V |
| Соотв. RoHS | Да |
| Количество в упаковке | 2500/4000 Units |
| Тепловая защита | Да |
| Макс. вх. напр. | 40V |
| Мин. входное напряжение | 4.5V |
| Рассеиваемая мощность | Internally limited |
| Recommended diode | 1N5820 |
| Макс. вых. ток | 2A |
| Макс. выходное напряжение | 5.2V |
| Мин. вых. напряжение | 4.8V |
| Dropout voltage min | 1.5V |
| Recommended inductor | 68uH/2A |
| Switch current limit | 4A |
| Enable pin hysteresis | Да |
| Internal compensation | Да |
| Current limit function | Да |
| Absolute max en voltage | -0.3V to Vin |
| Absolute max sw voltage | -0.3V to Vin |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Макс. частота переключения | 173KHz |
| Мин. частота переключения | 127KHz |
| Типовая частота переключения | 150KHz |
| Ttl shutdown capability | Да |
| Тип упаковки | Tape and Reel (лента в катушке) |
| En pin threshold low max | 0.8V |
| Recommended c1 capacitor | 105 |
| Efficiency test condition | Vin=12V, Vout=5V, Iout=2A |
| En pin threshold high min | 1.4V |
| Абс. макс. входное напряжение | 45V |
| Feedback threshold voltage | 1.23V |
| Internal reference voltage | 1.23V |
| Температура пайки выводов | 260°C |
| Internal power switch rdson | 44mΩ |
| Рек. входной конденсатор | 470uF/35V |
| Shutdown supply current max | 200uA |
| Shutdown supply current typ | 80uA |
| Switching frequency reduced | 50KHz |
| En pin input leakage low max | 5uA |
| En pin input leakage low typ | 0.2uA |
| Макс. ток покоя | 10mA |
| Quiescent supply current typ | 2mA |
| Рек. выходной конденсатор | 180uF/35V |
| Описание (англ.) | 2A 150KHz 40V Buck DC to DC Converter |
| En pin input leakage high max | 15uA |
| En pin input leakage high typ | 5uA |
| Частота внутр. генератора | 150KHz |
| Output current test condition | Iload=0.2A to 2A |
| Output saturation voltage max | 1.4V |
| Output saturation voltage typ | 1.2V |
| Макс. регулируемое выходное напряжение | 37V |
| Мин. регулируемое выходное напряжение | 1.23V |
| Second current limit function | Да |
| Feedback threshold voltage max | 1.267V |
| Feedback threshold voltage min | 1.193V |
| Absolute max feedback voltage 12v | -0.3V to Vin |
| Макс. темп. перехода | 125°C |
| Мин. темп. перехода | -40°C |
| Internal second oscillator frequency | 50KHz |
| Shutdown supply current test condition | VEN=5V |
| Термосопротивление переход-среда | 100°C/W |
| En pin input leakage low test condition | VEN=0.5V (ON) |
| Absolute max feedback voltage adj 3v3 5v | -0.3V to 7V |
| En pin input leakage high test condition | VEN=2.5V (OFF) |
| Output saturation voltage test condition | VFB=0V, Iout=2A |
